デジタル フォト フレームの WiFi アンテナでワイヤレス パフォーマンスとリモート画像送信をどのように改善できるか

スマート フォト フレームが信頼性の高いクラウド同期、高速な画像更新、安定したワイヤレス接続を必要とする場合、適切なデジタルフォトフレーム WiFiアンテナ重要なハードウェアコンポーネントになります。銭母は、コンパクト デジタル フォト フレーム用の専用アンテナ ソリューションを開発し、メーカーがアプリケーション固有の RF 設計を通じて信号減衰、内部干渉、限られた設置スペースに対処できるように支援します。

デジタル フォト フレームは、クラウド同期、リモート写真送信、スケジュールされたコンテンツ更新、アプリベースのデバイス管理などの機能を WiFi に依存します。ただし、アンテナは、スクリーン、バッテリー、回路基板、および RF 性能に影響を与える可能性のあるその他のコンポーネントを含むコンパクトな筐体内で動作します。専用アンテナは、フレームの物理構造、動作バンド、コネクタ、ケーブル配線、設置位置に基づいて設計できます。 Qianmu のソリューションは、50Ω インピーダンス、1.8 以下の SWR、2 ～ 4 dBi ゲイン、FPC、PCB SMT、または外部接着ロッド構成を含む標準仕様で、2.4 GHz および 5 GHz アプリケーションをサポートします。さまざまなデバイス設計に合わせて、カスタマイズされた寸法、コネクタ、ケーブル長、RF パラメータも利用できます。

目次

1. デジタル フォト フレームに専用の WiFi アンテナが必要なのはなぜですか?
2. スマートフォトフレーム内のアンテナはどのように機能しますか?
3. 購入者はどの仕様を評価する必要がありますか?
4. これらのアンテナはどこで使用できますか?
5. WiFi アンテナはどのように設置すればよいですか?
6. メーカーは適切なアンテナをどのように選択すべきですか?
7. カスタマイズされたアンテナの製造に Qianmu を検討する理由は何ですか?
8. よくある質問

デジタル フォト フレームに専用の WiFi アンテナが必要なのはなぜですか?

スマートデジタルフォトフレームは単なるディスプレイではありません。最新のモデルの多くはルーター、モバイル アプリケーション、クラウド プラットフォーム、またはコンテンツ管理システムに接続しているため、ユーザーはリモートで画像をアップロードし、表示されるコンテンツを管理できます。このため、ワイヤレス通信は製品エクスペリエンス全体の重要な部分となっています。

問題は、通常、フォトフレームの内部スペースが限られていることです。ディスプレイ、バッテリー、メインボード、スピーカー、金属部品、その他の電子機器は、アンテナの性能に影響を与える可能性があります。ユニバーサル アンテナは実験室の条件下では動作する可能性がありますが、完成したエンクロージャに統合された後は動作が異なります。

したがって、専用アンテナは実際のアプリケーション環境に基づいて設計されています。 Qianmu の製品情報によると、そのソリューションはコンパクトな 7 インチから 15.6 インチのフォト フレームと、画面、バッテリー、マザーボードによって引き起こされる潜在的な干渉に対して最適化されています。

• 安定したクラウド接続と遠隔映像伝送をサポートします。
• コンパクトな内部設置スペース向けに設計されています。
• 2.4 GHz および 5 GHz のワイヤレス アプリケーションで使用できます。
• さまざまなコネクタとケーブル長を使用して構成できます。

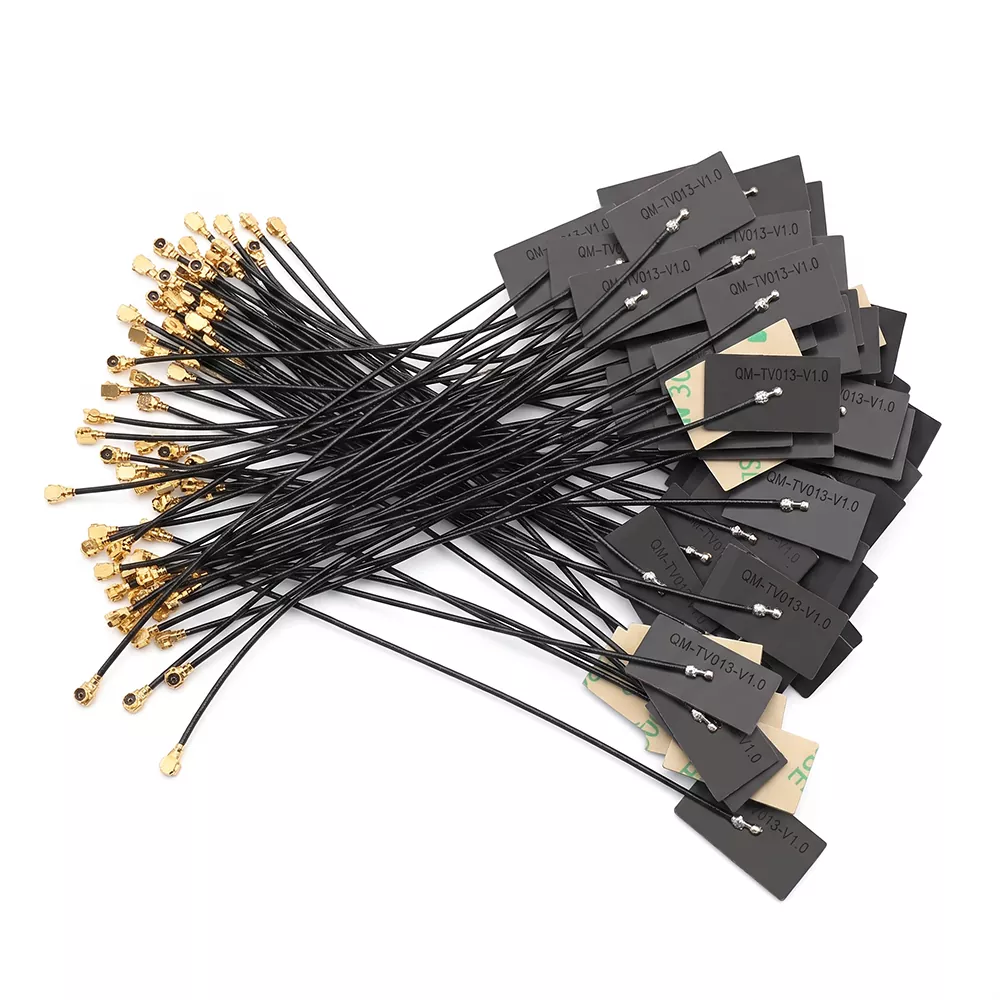

• FPC、PCB SMT、および外部接着ロッド アンテナ構造をサポートします。

スマートフォトフレーム内のアンテナはどのように機能しますか?

アンテナは電気信号と電磁波の間で双方向の変換を行います。送信中、フォトフレームの WiFi モジュールは電気 RF 信号をアンテナに送信します。アンテナは、周囲の空間を通じてワイヤレス ルーターまたはアクセス ポイントに向けて信号を放射します。

受信中、ルーターからのワイヤレス信号はアンテナによって捕捉され、WiFi モジュールによる処理のために電気信号に変換され直されます。この双方向通信により、次のような機能が可能になります。

1. リモート画像アップロード。
2. クラウドベースの写真同期。
3. モバイルアプリのコンテンツ更新。
4. スケジュールされた表示管理。
5. ネットワークベースのデバイス制御。

製品エンジニアにとって、アンテナの性能はエンクロージャから独立して評価することはできません。設置場所、地上高、ケーブル配線、周囲の材料、近くの電子部品はすべて、実際の RF 性能に影響を与える可能性があります。

購入者はどの仕様を評価する必要がありますか?

外観やコネクタのタイプだけでアンテナを選択すると、プロトタイプのテストや量産時に問題が発生する可能性があります。 RF エンジニアと購買チームは、モデルを確認する前に、周波数範囲、インピーダンス、SWR、ゲイン、アンテナ構造、ケーブル仕様、コネクタ、および環境要件を確認する必要があります。

これらのパラメータは、最終的なエンクロージャおよびワイヤレス モジュールとともに常に考慮する必要があります。アンテナの効率とマッチングは周囲の構造に大きく依存するため、公称利得が高くてもすべての製品の性能が自動的に向上するとは限りません。

これらのアンテナはどこで使用できますか?

専用アンテナは、さまざまなカテゴリのスマート フォトフレーム製品をサポートできます。共通の要件は、コンパクトな電子筐体内での信頼性の高い無線通信です。

• ホームスマートフォトフレーム：7インチ、8インチ、10.1インチ、12インチ、15.6インチの製品に適しています。
• タッチスクリーンクラウドフレーム:モバイル アプリやクラウド プラットフォームを通じて写真を受信する製品をサポートします。
• 商用ディスプレイフレーム:ホテルのディスプレイ、ゲストハウスのインフォメーションスクリーン、ロビーの広告フレーム、企業のディスプレイ製品などに使用できます。
• 持ち運び可能なギフト製品:消費者および国境を越えた電子商取引市場向けに設計されたバッテリー駆動のワイヤレス フォト フレームに役立ちます。
• 組み込み電子機器:Rockchip、Allwinner、ESP32 などのプラットフォームに基づくマザーボード ソリューションと統合できます。

非標準製品のアンテナ開発は、構造図、設置スペース、インターフェイス要件、完成したデバイスで使用される無線モジュールに基づいて行うことができます。

WiFi アンテナはどのように設置すればよいですか?

技術的に適切なアンテナであっても、筐体内に正しく配置されていない場合は、パフォーマンスが低下する可能性があるため、正しく取り付けることが不可欠です。

ステップ 1: 設置場所を準備する

フォトフレームの電源を切り、背面カバーを取り外します。設置予定エリアを清掃し、アンテナ本体と同軸ケーブルを入れるのに十分なスペースがあることを確認してください。金属構造が RF 経路を妨げる可能性がある場所は避けてください。

ステップ 2: アンテナの位置を決める

FPC アンテナの場合は、粘着アンテナを適切な内面に対して平らに置きます。ディスプレイ、バッテリー、メインボードコンポーネント、その他の潜在的な RF 障害物からの直接干渉を避けてください。外部粘着ロッド アンテナは、指定された取り付けポイントにしっかりと配置する必要があります。

ステップ 3: 接続してテストする

正しい RF コネクタを使用してアンテナを WiFi モジュールに接続します。同軸ケーブルを整理し、不必要な鋭い曲げ、圧縮、絡み合いを避けてください。エンクロージャを再組み立てした後、ネットワーク接続、リモート画像送信、および長時間の動作をテストします。

大量生産の場合、メーカーは標準化された設置図に従う必要があります。一貫したアンテナの位置により、生産ユニット間のばらつきを軽減できます。

メーカーは適切なアンテナをどのように選択すべきですか?

製品チームは、アンテナの選択を独立したコンポーネントとして扱うのではなく、完全なワイヤレス システムの一部として評価する必要があります。次のチェックリストは、プロトタイプと生産のリスクを軽減するのに役立ちます。

1. 無線帯域を確認してください。デバイスが 2.4 GHz、5 GHz、またはデュアルバンド動作を必要とするかどうかを判断します。
2. 設置可能なスペースを確認してください。アンテナの面積を測定し、ディスプレイ、バッテリー、PCB、筐体の位置を考慮します。
3. RF コネクタを一致させます。モジュールに IPEX4、MHF1、RP-SMA、または別のインターフェイスが必要かどうかを確認します。
4. ケーブル要件を定義します。アンテナを完成させる前に、ケーブルの長さと配線を決定する必要があります。
5. 最終製品の RF 性能を評価します。プロトタイプのテストは、アンテナを実際のエンクロージャに取り付けた後に実行する必要があります。
6. 大量生産の前にサンプルをリクエストしてください。サンプル検証は互換性を確認し、大規模な信号問題のリスクを軽減するのに役立ちます。
7. カスタマイズ機能を考慮してください。寸法、ゲイン、コネクタ、ケーブル仕様を調整できるメーカーは、非標準の製品設計をより適切にサポートできます。

調達チームにとって、アンテナ メーカーとの直接コミュニケーションにより、技術的な説明、サンプル テスト、生産調整、およびその後の設計変更も簡素化できます。

カスタマイズされたアンテナの製造に Qianmu を検討する理由は何ですか?

銭母 Communication は、FPC アンテナ、PCB アンテナ、WiFi アンテナ、Bluetooth アンテナ、5G アンテナ、GPS アンテナ、カスタマイズされた RF ソリューションなどの通信アンテナの研究、開発、生産に重点を置いています。

デジタル フォト フレーム アプリケーションの場合、Qianmu は一般的なアンテナ構成のみに依存するのではなく、専用の設計を提供します。その生産能力は、製品寸法、通信モジュール、動作周波数、設置位置、コネクタ要件、およびケーブル仕様に基づいたカスタマイズをサポートします。

メーカーが公開している製品仕様には RoHS および REACH 準拠が含まれており、プロジェクト要件に応じて CE および FCC 認証のサポートも提供できます。 OEM および ODM プロジェクトの場合、バイヤーは量産に移行する前にサンプルを評価することもできます。

銭母 のアンテナ機能の詳細については、銭母 アンテナ製造ソリューションまたは専用のデジタルフォトフレーム WiFiアンテナ 商品ページ.

よくある質問

アンテナの寸法とコネクタはカスタマイズできますか?

はい。 Qianmu は、デバイスの構造、設置スペース、WiFi モジュール インターフェイスに応じて、アンテナ寸法、ケーブル長、ゲイン パラメータ、コネクタ タイプのカスタマイズをサポートします。

アンテナは 2.4 GHz と 5 GHz の両方の WiFi をサポートしていますか?

標準仕様では 2400 ～ 2500 MHz および 5150 ～ 5850 MHz をサポートします。特定の帯域構成については、無線モジュールとアプリケーションの要件に応じて検討できます。

デジタルフォトフレームにはどのようなアンテナ構造がありますか?

利用可能な構造には、FPC フレキシブル アンテナ、PCB SMT アンテナ、外部接着ロッド アンテナなどがあります。適切な構造は、エンクロージャ、利用可能なスペース、設置方法、および RF 設計によって異なります。

大量注文する前に何をテストする必要がありますか?

メーカーは、完成品の筐体内でアンテナをテストし、無線の安定性、遠隔画像送信、接続の信頼性、現実的な動作条件下でのパフォーマンスを評価する必要があります。これは、量産前に統合の問題を特定するのに役立ちます。

市販のデジタルディスプレイ製品にアンテナを使用できますか?

はい。アプリケーション範囲には、商用スマート ディスプレイ フレーム、ホテルおよびゲストハウスのディスプレイ、ロビー広告フレーム、企業ディスプレイ製品、その他の接続されたデジタル フォト フレーム アプリケーションが含まれます。

結論

クラウド同期とリモート コンテンツ管理に依存する最新のスマート フォト フレームには、信頼性の高いワイヤレス接続が不可欠です。周波数、RF マッチング、設置スペース、コネクタ、ケーブル配線、および実際のエンクロージャの性能に基づいてアンテナを選択することは、メーカーがより一貫したワイヤレス システムを構築するのに役立ちます。新しいフォトフレームを開発する場合、既存のアンテナを交換する場合、または OEM/ODM 生産を計画している場合は、お問い合わせアンテナの寸法、周波数要件、コネクタ構成、サンプル、カスタマイズされた生産ニーズについて Qianmu のエンジニアリング チームと話し合うことができます。
