現代の法執行機関や現場記録機器にとって、信頼性の高い測位は単に便利であるだけでなく、証拠の追跡可能性や運用の安全性に直接影響を与える可能性があります。銭母を開発しますボディカメラ GPS アンテナ身体装着カメラ、証拠収集端末、パトロール機器、その他の要求の厳しいモバイル デバイス用の産業グレードの GNSS セラミック アンテナとして。 GPS、BeiDou、GLONASS、Galileo との互換性、RHCP 設計、頑丈なセラミック構造は、困難な環境でも安定した衛星受信を維持できるように設計されています。
装着型カメラ内の GPS アンテナは、人体の障害物、コンパクトなデバイス構造、金属シールド、セルラー RF モジュール、バッテリー、および変化する屋外条件を回避して機能する必要があります。したがって、適切な GNSS アンテナには、基本的な衛星受信以上の機能が必要です。この記事では、セラミック アンテナの構造、円偏波、RF 干渉制御、幅広い温度に対応する材料、および正しい設置が安定した測位にどのように貢献するかについて説明します。また、セラミックアンテナ技術とフレキシブル FPC アンテナ技術を比較し、プロ仕様のボディー カメラのメーカー向けの重要な選択と設置に関する考慮事項についても概説します。
目次
- ボディカム GPS アンテナとは何ですか?
- 身体装着型カメラではなぜ GPS のパフォーマンスが重要なのでしょうか?
- 購入者はどのようなパフォーマンス要素を評価すべきでしょうか?
- セラミック GPS アンテナと FPC アンテナの比較
- 主要な技術仕様
- GPS アンテナはどのように設置すればよいですか?
- 代表的な用途
- よくある質問
- 結論
ボディカム GPS アンテナとは何ですか?

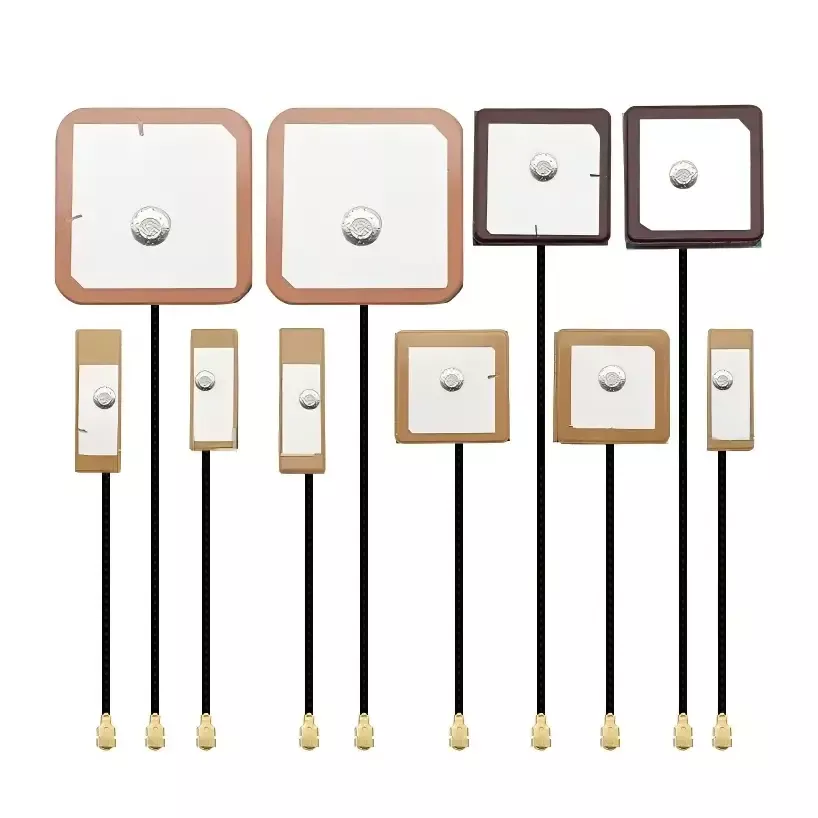

ボディ カム GPS アンテナは、ボディ装着カメラやポータブル証拠記録端末用の衛星ナビゲーション信号を取得するために設計された特殊な GNSS 受信コンポーネントです。汎用の GPS アンテナとは異なり、コンパクトな筐体内で、身体の障害物、電子干渉、移動、変化する屋外環境に対処しながら動作する必要があります。
銭母 のソリューションは、高誘電セラミック パッチ構造と右旋円偏波 (RHCP) を使用します。この設計は、1575.42 MHz の GPS L1 および 1561 MHz の北斗 B1 をサポートし、主要な衛星ナビゲーション システムとの互換性により、国内市場と国際市場の両方でプロフェッショナルな測位アプリケーションをサポートできます。
アンテナは衛星信号を受信し、最適化された RF 信号を測位チップセットに渡します。その後、デバイスは位置、速度、時間、高度の情報を計算し、位置データを記録された音声とビデオに関連付けることができます。これにより、記録されたコンテンツとイベントが発生した場所との間に実際的なつながりが生まれます。
身体装着型カメラではなぜ GPS のパフォーマンスが重要なのでしょうか?
身体に装着したカメラは、職員が歩いたり、走ったり、方向転換したり、建物に入ったり、車両を操作したりするときに頻繁に使用されます。これらの動きは、固定された GPS 受信機が通常経験するよりも困難な RF 環境を作り出します。
安定した位置決めにより、いくつかの実用的な利点が得られます。
- 証拠のトレーサビリティ:位置情報は、録画された映像や操作イベントに関連付けることができます。
- 継続的な軌跡記録:信頼性の高い衛星受信により、動きの追跡におけるギャップを減らすことができます。
- 運用上の認識:現場チームは、モバイル運用中により信頼性の高い位置情報を取得できます。
- 位置ずれの低減:アンテナのパフォーマンスが向上すると、弱い信号や反射信号によって引き起こされる不安定な位置読み取りを制限できます。
- グローバル展開:マルチシステム GNSS 互換性は、さまざまな地理的市場向けの機器に役立ちます。
したがって、メーカーにとって、アンテナの選択は、最終的なコンポーネント選択作業として扱うのではなく、ボディカメラ設計の初期段階で検討する必要があります。
購入者はどのようなパフォーマンス要素を評価すべきでしょうか?
1. 衛星システムの互換性
プロ仕様のボディカメラは、さまざまな国や動作環境に導入される場合があります。 GPS と BeiDou をサポートし、GLONASS と Galileo にも対応することで、国内および海外市場向けの機器を設計する際の柔軟性が高まります。
2. 円偏光
GNSS 衛星信号は円偏波特性を持っています。 RHCP アンテナは、この信号特性に適合するように設計されており、特定の反射信号や不適切に偏波された信号の影響を軽減できます。これは、建物、車両、金属構造物、その他の反射面の周囲で特に役立ちます。
3. RF干渉に対する耐性
最新のボディカメラには、4G/5G 通信モジュール、Wi-Fi、プロセッサ、バッテリー、その他の電子回路が含まれている場合があります。これらのコンポーネントは、電気的に複雑な環境を作成する可能性があります。アンテナのマッチングと適切な物理的分離は、不要な RF 結合を軽減し、位置の安定性を向上させるのに役立ちます。
4. 環境の信頼性
プロフェッショナル機器は、夏の暑さ、冬の寒さ、振動、衝撃、湿気、および長時間の屋外操作にさらされることがあります。 Qianmu の工業用セラミック設計は、-40°C ～ +75°C の動作温度範囲に指定されており、民生用コンポーネントでは十分な環境マージンが提供できない可能性があるアプリケーションをサポートします。
5. 機械的耐久性
身体に装着する機器は、繰り返しの動きや物理的な取り扱いを経験します。機械的耐久性が優先される用途では、硬質セラミック アンテナ構造の方が、柔軟な構造よりも優れた寸法安定性を実現できます。
セラミック GPS アンテナと FPC アンテナの比較
セラミック アンテナ技術と FPC アンテナ技術は両方とも便利ですが、その特性は異なります。正しい選択は、製品の構造、利用可能なスペース、環境条件、要求される位置決め性能、および対象アプリケーションによって異なります。
| 比較係数 | 銭母 セラミックアンテナ | 標準 FPC GPS アンテナ |
|---|---|---|
| 芯材 | 工業用高温焼結セラミックス | フレキシブルPIフィルム |
| 信号受信 | 強力な衛星信号捕捉用に設計 | コンパクトな汎用用途に最適 |
| 分極 | RHCP | アンテナの設計に依存する |
| 動作温度 | -40℃～+75℃ | 特定のモデルに依存します |
| 機械構造 | 硬質セラミック構造 | 柔軟なフィルム構造 |
| 干渉制御 | 要求の厳しい RF 環境向けに設計 | システムのレイアウトと設置に大きく依存する |
| 代表的な用途 | プロフェッショナル向けボディカメラと産業用端末 | コンパクトな家庭用電子機器およびポータブル電子機器 |
専門的な証拠記録装置を開発するメーカーにとって、セラミック GNSS アンテナは、RF 性能、耐環境性、構造的安定性の有益な組み合わせを提供できます。
主要な技術仕様
ボディカメラ用の GPS アンテナを評価する場合、エンジニアは公称周波数の互換性だけに焦点を当てるのではなく、完全な RF および機械仕様を検討する必要があります。
| パラメータ | 銭母仕様 |
|---|---|
| 製品タイプ | GNSS セラミック表面実装アンテナ |
| 動作帯域 | GPS L1: 1575.42 MHz;北斗B1：1561MHz |
| 分極 | 右手円偏波 (RHCP) |
| 特性インピーダンス | 50Ω |
| VSWR | ≤1.8 |
| ピークゲイン | 3.0～3.8dBi |
| 動作温度 | -40℃～+75℃ |
| 保管温度 | -45℃～+80℃ |
| インストール | SMT 配置、スルーホールはんだ付け、またはカスタマイズされたコネクタ |
これらの仕様は、RF エンジニアにとって有益な出発点となります。ただし、ハウジングの材質、バッテリーの配置、PCB レイアウト、ケーブル配線、および近くのワイヤレス モジュールが実際の RF 性能に大きく影響する可能性があるため、最終的なアンテナ性能は、完全なボディカメラ エンクロージャに統合した後に常に検証する必要があります。
GPS アンテナはどのように設置すればよいですか?
高性能アンテナであっても、正しく取り付けられていない場合は、性能が低下する可能性があります。したがって、適切な機械と RF の統合が不可欠です。
適切な設置位置を選択してください
セラミック放射領域は、金属ハウジング、バッテリー、または金属ブラケットで直接覆わないでください。一般に、ボディカメラの上部に向かう非金属領域が好ましいです。 Qianmu では、製品構造上許容される場合、4G/5G および Wi-Fi アンテナから少なくとも 15 mm の距離を維持することを推奨しています。
正しいはんだ付け手順に従ってください
ピンタイプのアンテナの場合、はんだ接合は完全かつ安全である必要があります。 SMT 製品の場合、アンテナは正しく位置合わせされ、推奨される PCB プロセスに従って取り付けられる必要があります。セラミックコンポーネントは不適切な取り扱いにより損傷する可能性があるため、過度の機械的圧力は避けてください。
制御ケーブルと電力線の配線
アンテナ ケーブルは、電力線や大電流回路との不必要な結合を減らすために慎重に配線する必要があります。必要に応じて、絶縁材料を使用して、アンテナを強力な電気干渉源から隔離することもできます。
デバイス全体をテストする
実験室でのコンポーネントのテストは重要ですが、完全なマシンの検証に取って代わるべきではありません。組み立て後、メーカーは現実的な屋外条件下でコールドスタートとホットスタートの衛星捕捉、測位精度、衛星数、軌道の連続性を評価する必要があります。
Body Cam GPS アンテナはどのような用途に使用できますか?
プロフェッショナルな GNSS アンテナは、次のような幅広いモバイル記録および測位機器をサポートできます。
- 4G/5G法執行ボディカメラ
- 警察および交通取り締まりの記録端末
- 都市管理・道路管理ボディカメラ
- 消防署の視聴覚証拠設備
- 防爆・本質安全防爆記録端子
- 鉱山および石油化学検査装置
- 電力検査・鉄道巡視装置
- 屋外検査およびフィールド操作端末
- 輸出向けマルチバンド装着型カメラ
このアンテナ技術は、GNSS 受信、コンパクトな統合、環境耐久性の組み合わせにより、制御された屋内環境の外で継続的に動作する必要がある専門機器に特に適しています。
よくある質問
1. Body Cam GPS アンテナはどの衛星システムをサポートしていますか?
このアンテナは、GPS L1 および BeiDou B1 周波数を中心に設計されており、GPS、BeiDou、GLONASS、および Galileo を含むマルチシステム GNSS アプリケーションをサポートします。
2. RHCP が GNSS 受信にとって重要なのはなぜですか?
RHCP (右旋円偏波) は、一般的な GNSS 衛星信号の偏波特性と一致します。これは、受信の一貫性を向上させ、一部の反射信号または不適切に偏波された信号の影響を軽減するのに役立ちます。
3. アンテナは極端な温度でも動作しますか?
指定された動作温度範囲は -40°C ～ +75°C であり、このアンテナは多くの要求の厳しい屋外および産業用途に適しています。
4. アンテナを新しいボディカメラ設計に合わせてカスタマイズできますか?
はい。 Qianmu はオリジナル メーカーとして、デバイスの構造、動作周波数、設置要件、コネクタ構成、RF 性能目標に応じたカスタマイズされたアンテナ開発をサポートできます。
5. 4G/5G および Wi-Fi アンテナからどれくらいの距離を維持する必要がありますか?
製品の構造上許容される場合には、最小 15 mm の間隔を推奨します。エンクロージャの形状や内部電子機器によって最適なアンテナの位置が変化する可能性があるため、最終的な距離は RF テストによって確認する必要があります。
6. アンテナ設置後に屋外テストは必要ですか?
はい。デバイス全体を屋外でテストすることを強くお勧めします。エンジニアは、アンテナが最終筐体に組み込まれた後、衛星捕捉、測位精度、コールドスタートとホットスタート、軌道の連続性を検証する必要があります。
結論
測位パフォーマンスは位置の精度、証拠の追跡可能性、および動作の信頼性に影響を与えるため、信頼性の高い GNSS アンテナはプロ仕様の身体装着型カメラの重要なコンポーネントです。セラミック構造、RHCP 偏光、マルチシステム GNSS 互換性、干渉制御、および幅広い温度性能により、要求の厳しいボディカメラ アプリケーションに強力な基盤を提供できます。
銭母 は、アンテナの研究開発、製造、RF テスト、カスタマイズされた生産を組み合わせて、ボディカメラ メーカーやシステム インテグレーターをサポートします。カスタマイズされた周波数帯域、寸法、コネクタ、設置構造、または RF 最適化が必要なプロジェクトの場合は、Body Cam GPS アンテナ ソリューションを検討してください。お問い合わせ技術的な相談、サンプル、カスタマイズされたアンテナ開発については、こちらをご覧ください。
