ラバーダッキーアンテナとは一体何ですか？

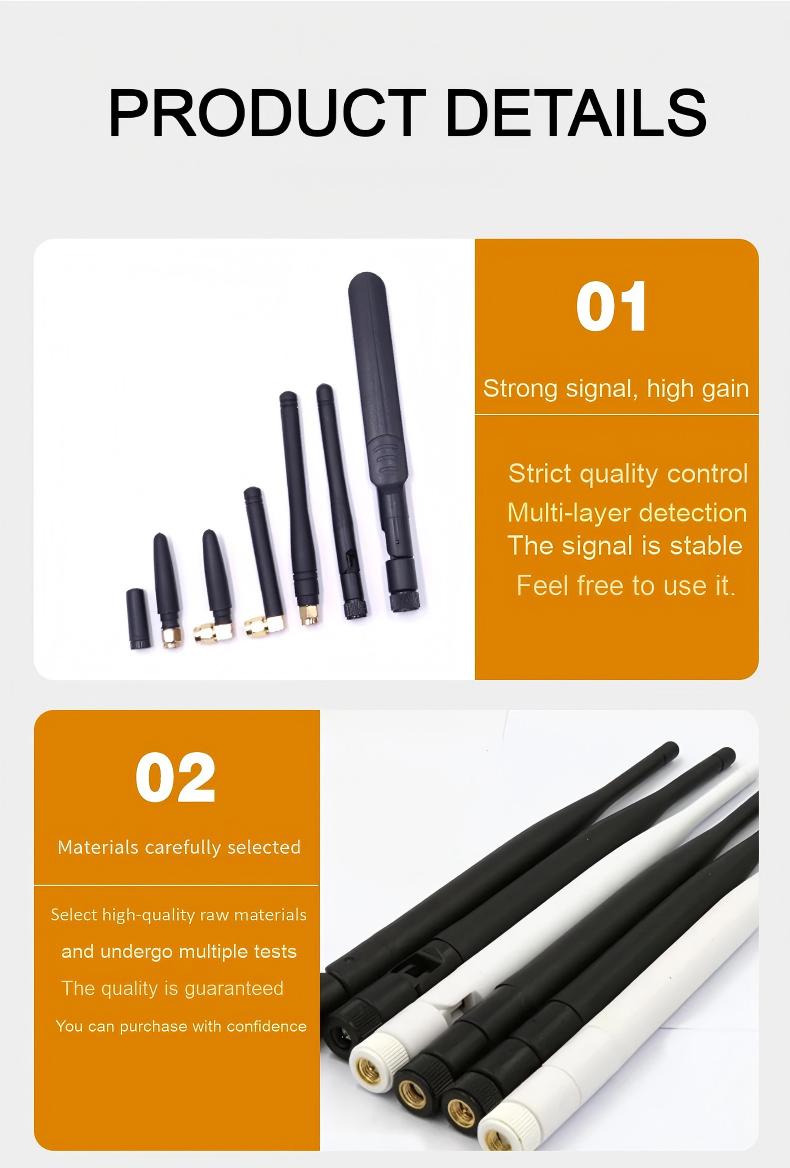

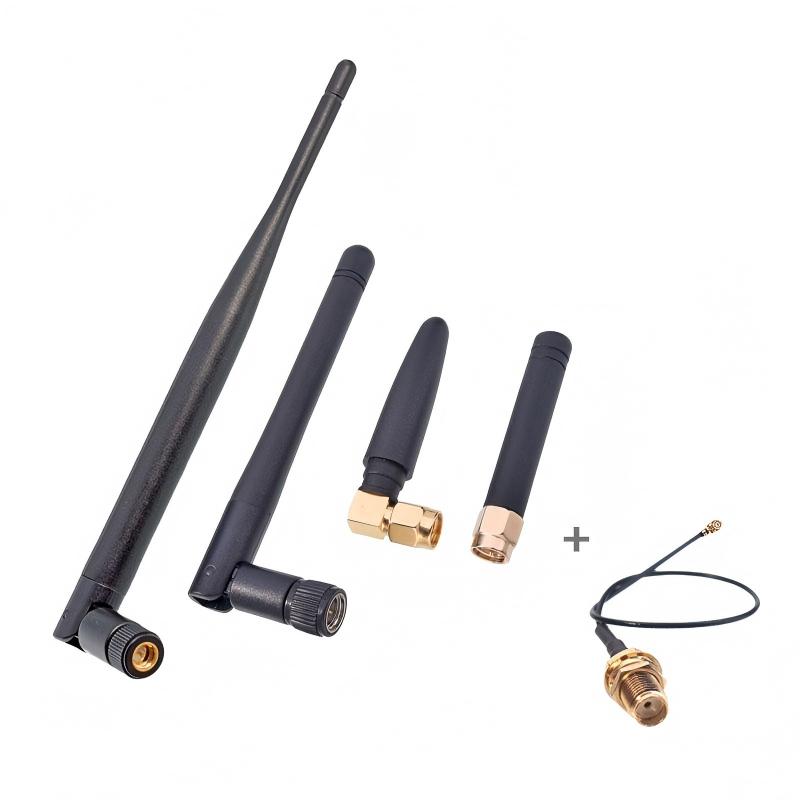

A ゴム製のダッキーアンテナ（通称ラバーアンテナまたはラバーダックアンテナ）は、一般的な小型のアンテナです。オムニアンテナゴムまたはプラスチックの外側保護層にちなんで名付けられました。トランシーバー、無線ルーター、カーラジオ、IoT デバイスなどの無線通信デバイスで広く使用されています。 Qianmu Communications は、その中心的な特性と動作原理を次のように説明しています。

1. 構造とデザインの特徴

外部素材:

外層は柔軟なゴム/シリコン (一部は硬質プラスチック) でできており、防水性、耐衝撃性、耐腐食性などの物理的保護を提供します。

色は通常黒ですが、他の色 (白やオレンジなど) で利用できるカスタム オプションがいくつかあります。

内部構造:

コアラジエーター: 内部に隠された螺旋状に巻かれた金属線 (銅または鋼) で、アンテナの放射要素として機能します。

ベース整合回路: デバイスの整合のためのインピーダンス (通常 50Ω) を最適化するために、小型の整合回路 (コンデンサやインダクタなど) が底部に統合される場合があります。

コネクタ: SMA、RP-SMA、TNC などの一般的な RF インターフェイスが底部で使用され、機器に直接ネジ接続できます。

形状: 円筒形または円錐形、通常長さ 5 ～ 20 cm (動作周波数帯域に応じて)、直径約 0.5 ～ 2 cm。

2. 動作原理と電気的特性

放射原理: 内部スパイラル ワイヤは本質的に短縮されたモノポール アンテナとして機能し、その電気長がスパイラル構造を通じて延長され、物理的寸法が小さいにもかかわらず、ターゲット周波数帯域 (433 MHz や 2.4 GHz など) での共振が可能になります。

全方向放射：垂直方向に設置すると、360°の水平方向に均一な放射を提供し、垂直方向のゲインは低くなります。

バンドのカバレッジ

1. シングルバンド: 特定の周波数帯域 (GPS 1.5GHz、4G 1.8GHz など) 専用に設計されています。

2. マルチバンド: セグメント化されたスパイラルまたは誘導設計により、複数の周波数をサポートします (たとえば、UHF 400 MHz と 2.4 GHz を同時にカバー)。

3. 主な利点

物理的耐久性:

ゴム製のケースは耐屈曲性と防水性 (通常 IP67 定格) を備えているため、屋外やモバイル用途 (自動車や携帯機器など) に適しています。

取り付けが簡単:

複雑なセットアップを必要とせずに、デバイスのインターフェイスに直接接続します。

低コスト：

工業的な大量生産はコストが低くなります。

軽量：

通常、重量は 50 グラム未満なので、ポータブル デバイスに最適です。

4. 典型的なアプリケーションシナリオ

家電：

ホームルーター（Wi-Fi 2.4GHz/5GHz）、Bluetoothヘッドフォン、スマートホームセンサー。

TP-Link ルーター上部の取り外し可能な黒いゴム製アンテナ。

プロフェッショナルなワイヤレス通信:

双方向無線機（UHF/VHF帯）、車載無線機、ドローン用映像送信アンテナ。

モノのインターネット (IoT):

NB-IoT/LoRaモジュールアンテナ、GPS測位端末。

産業用機器:

産業用リモコン (クレーン、AGV)、センサー ネットワーク ノード。

5. 制限事項と考慮事項

効率の低下:

小型化の制約により、放射効率は通常 30% ～ 60% にすぎません (フルサイズ アンテナの場合は 80% 以上)。

ゲイン制限:

ゲイン特性が低いと、伝送距離が短くなります (たとえば、ダイポール アンテナを備えた Wi-Fi ルーターは、通常 50 メートル以下の範囲をカバーします)。

設置場所に依存:

全方向性を確保するには垂直に設置する必要があります。金属表面に近づくと性能が低下します (グランドプレーン効果)。

固定周波数帯域:

工場出荷後は周波数を調整することはできません。機器の周波数帯域に応じた正確なモデルの選択が必要です。

6. 選択と使用上の推奨事項

一致する周波数帯域:

デバイスの動作周波数帯域 (例: 315 MHz、868 MHz、2.4 GHz) を確認し、対応する共振アンテナを選択します。

インターフェイスの互換性:

物理的な不一致を避けるために、デバイスのインターフェイス タイプ (SMA オス/メスなど) を確認してください。

シーン適応:

屋外機器には IP67 保護等級が必要です。車載機器は防振設計を考慮してください。

パフォーマンスのアップグレード:

高利得アンテナに交換することで長距離要件を満たすことができますが、これにより全指向性が犠牲になります。

概要: ホイップ アンテナは、ワイヤレス デバイスにおける経済的で実用的なソリューションであり、その低コスト、簡単な設置、堅牢な物理的耐久性により、家庭用電化製品や産業用ハードウェアで好まれています。ただし、ゲインが低く帯域幅が狭いため、高性能シナリオでの用途が制限されるため、長距離通信や信頼性の高い通信 (ドローンのビデオ送信や基地局など) には依然として専門的な外部アンテナが必要です。
