内蔵 FM ラジオ アンテナで小型電子機器の信号受信をどのように改善できるか

銭母を開発します内蔵FMラジオアンテナ露出した外部アンテナを追加せずに信頼性の高い受信を必要とするコンパクトな FM 対応製品向け。 88 ～ 108 MHz FM 放送帯域向けに設計されたこのコンパクトな RF コンポーネントは、フェライト コア、精密に巻かれた銅コイル、および車載オーディオ システム、Bluetooth スピーカー、ポータブル ラジオ、スマート ホーム機器、その他の電子機器向けの柔軟な接続オプションを組み合わせています。

内蔵 FM アンテナは、伸縮式アンテナの省スペースな代替品以上のものです。フェライトコアの磁気誘導構造、高精度のコイル巻線、コンパクトなフォームファクター、カスタマイズ可能な接続設計により、メーカーは設置スペースと外観が重要な製品に FM 受信機能を組み込むことができます。このガイドでは、内蔵 FM ラジオ アンテナの仕組み、その技術的特性、適切な用途、設置上の考慮事項、OEM または ODM プロジェクト用のアンテナを調達する際に購入者が評価すべき重要な要素について説明します。

目次

• 内蔵FMラジオアンテナとは何ですか?
• 内蔵 FM ラジオ アンテナはどのように機能しますか?
• 主な機能は何ですか?
• どこで使用できますか?
• 技術仕様とは何ですか?
• アンテナはどのように設置すればよいですか?
• 購入者は適切なアンテナをどのように選択する必要がありますか?
• 他のFMアンテナとどう違うの？
• よくある質問
• カスタマイズされた FM アンテナを検討する理由

内蔵FMラジオアンテナとは何ですか?

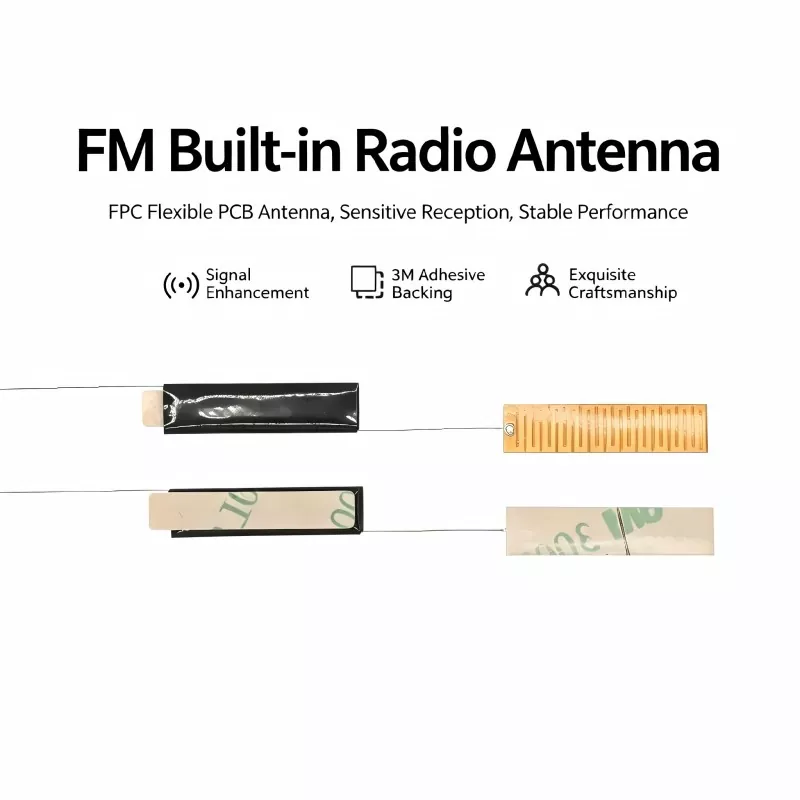

内蔵 FM ラジオ アンテナは、電子機器の内部に留まりながら FM 放送信号を受信するように設計された内部受動 RF 受信コンポーネントです。筐体の外側に伸びる従来の伸縮アンテナとは異なり、内部アンテナを製品構造内に隠すことができるため、メーカーは限られた内部スペースを効率的に利用しながら、すっきりした外観を維持できます。

一般的なフェライト コアの設計は、高透磁率のフェライト コア、精密に巻かれたエナメル銅線、絶縁保護、および接続端子またはリード線で構成されます。フェライト材料はコイルの周囲に磁場を集中させますが、巻線構造は対象の FM 周波数範囲全体での受信をサポートするように設計されています。

小型家庭用電化製品を開発するメーカーにとって、この構造により製品の統合が簡素化されます。アンテナは、専用の外部アンテナ開口部を必要とするのではなく、PCB レイアウトとエンクロージャの設計に従って配置できます。

製品固有の詳細情報については、購入者は内蔵 FM ラジオ アンテナの製品ページを参照してください。

内蔵 FM ラジオ アンテナはどのように機能しますか?

動作原理は主に電磁誘導と共振に基づいています。 FM 放送信号がアンテナに到達すると、フェライト コアがコイルの周囲に高周波磁界を集中させます。精密に巻かれた導体は、電磁エネルギーを受信回路で処理できる電気 RF 信号に変換します。

1. 磁界集中

高透磁率のフェライトコアにより、巻線の周囲に高周波磁界が集中します。この構造は、メーカーが信頼性の高い FM 受信を維持しながら、コンパクトな内部スペースに収まるアンテナを必要とする場合に特に役立ちます。

2. 電磁変換

フェライトコアを囲む銅コイルは、変化する磁界に反応して電気信号を生成します。この信号はアンテナ接続を介して FM 受信回路に転送されます。

3. 周波数共振

巻数や巻線配置などのコイル巻線パラメータは、アンテナの周波数特性に影響を与えます。適切に調整すると、アンテナが目的の FM 帯域内で動作し、安定した受信がサポートされます。

4. 信号伝送

変換後、受信した RF 信号はアンテナ リード線または接続ピンを通って FM 受信回路に伝わり、そこで増幅、デコードされ、オーディオ出力に変換されます。

主な機能は何ですか?

商用製品用の内蔵 FM アンテナを選択する場合、エンジニアは通常、受信性能、物理的寸法、耐干渉性、動作温度、統合の柔軟性を考慮します。以下の特性により、フェライトコア内蔵設計は多くの小型デバイスに適しています。

• 88 ～ 108 MHz の動作範囲:一般的に使用される FM 放送周波数範囲を中心に設計されています。
• コンパクトな内部構造：メーカーは外部アンテナを突き出すことなく FM 受信を統合できます。
• 精密コイル巻線:一貫した電気特性と周波数性能をサポートします。
• フェライトコア構造:磁場を集中させ、効率的な信号受信をサポートします。
• 干渉を意識した設計:絶縁と構造を考慮すると、不要な電磁干渉を軽減できます。
• 柔軟なカスタマイズ:コアの寸法、巻線パラメータ、ケーブル長、ピン、コネクタは製品要件に適合させることができます。
• 幅広い動作温度:参照されている Qianmu 設計では、-20°C ～ +85°C での動作が指定されています。

どこで使用できますか?

内部 FM アンテナのコンパクトな構造により、外部アンテナの露出が望ましくない、または非現実的な製品に適しています。アプリケーションは家庭用電化製品から自動車および産業機器まで多岐にわたります。

技術仕様とは何ですか?

技術仕様は、受信機の回路、エンクロージャ、設置位置、対象市場に常に一致している必要があります。以下の仕様は、参照される Qianmu 製品構成を表しており、エンジニアリング評価の開始点として役立ちます。

実際の性能は、受信機 IC、PCB レイアウト、エンクロージャの材質、周囲の電磁環境、ローカル信号強度、アンテナの設置位置によって異なる場合があります。したがって、量産前にプロトタイプのテストが依然として重要です。

アンテナはどのように設置すればよいですか?

安定した FM 受信を実現するには、正しい配置が不可欠です。適切に設計されたアンテナであっても、強い干渉源や不適切な物質の近くに設置されると、パフォーマンスが低下する可能性があります。

ステップ 1: 設置位置を選択する

アンテナは比較的開いた内部領域に、可能であれば筐体の内面の近くに配置します。高周波チップ、電源コンポーネント、熱源、またはその他の強力な干渉源のすぐそばに置かないでください。

ステップ 2: アンテナを固定する

絶縁された接着剤の裏地により、互換性のある設計に簡単な取り付け方法を提供できます。取り付け方法では、アンテナをしっかりと配置し、製品の動作中に再現性に影響を与える可能性のある動きを防ぐ必要があります。

ステップ 3: アンテナを接続する

アンテナのリード線またはピンを PCB 上の指定された FM アンテナ インターフェイスに接続します。はんだ付け接続は安全で短絡がない必要がありますが、プラグタイプの接続は十分な機械的保持力を備えている必要があります。

ステップ4：テスト受信

組み立て後、デバイスの電源を入れ、FM 局のスキャンを実行します。さまざまな場所でのステーション数、音声の明瞭さ、バックグラウンドノイズ、信号の安定性、受信の一貫性を評価します。

購入者は適切なアンテナをどのように選択する必要がありますか?

価格だけでアンテナの選択を決定すべきではありません。 OEM および ODM プロジェクトの場合、購買チームとエンジニアはアンテナを完全な RF システムの一部として評価する必要があります。

1. 周波数範囲を確認します。アンテナが対象の FM 放送帯域に適していることを確認してください。
2. 利用可能なスペースを確認します。アンテナ構造を選択する前に、正確なエンクロージャと PCB の寸法を提供してください。
3. 接続方法を確認してください。ケーブル長、端子デザイン、コネクタタイプ、または PCB 接続要件を指定します。
4. 動作環境を評価します。自動車、ポータブル、屋内、屋外の製品には、さまざまな機械的および熱的考慮事項が必要になる場合があります。
5. 電磁干渉を考慮してください。近くのプロセッサー、スイッチング電源、ディスプレイ、モーター、その他の潜在的なノイズ源を特定します。
6. サンプルのリクエスト:量産を承認する前に、実際の筐体内および対象の FM 受信回路でアンテナをテストしてください。
7. カスタマイズについて話し合う:ボリュームプロジェクトの場合、カスタマイズされたコア寸法と巻線パラメータにより、汎用アンテナよりも優れた統合を実現できます。

他のFMアンテナとどう違うの？

アンテナ構造が異なれば、製品要件も異なります。 PCB アンテナは PCB に十分なスペースがある場合に便利ですが、露出したアンテナが許容される場合には伸縮式アンテナが便利です。フェライトコア内蔵設計は、メーカーが隠蔽設置とコンパクトな機械的統合を優先する場合に特に重要です。

よくある質問

1. 内蔵 FM ラジオ アンテナはどの周波数をサポートしていますか?

参照されている Qianmu アンテナは、88 ～ 108 MHz の FM 放送帯域向けに設計されています。特定の周波数要件については、さまざまなアプリケーションや市場に合わせてカスタマイズする際に議論できます。

2. アンテナの寸法とケーブルの長さをカスタマイズできますか?

はい。カスタマイズには、フェライト コアのサイズ、コイル巻線パラメータ、リード長、ピンの材質、コネクタの種類などを含めることができます。これらのオプションにより、アンテナを利用可能なエンクロージャおよび PCB レイアウトにさらに適合させることができます。

3. 内蔵アンテナは車載オーディオシステムに適していますか?

はい。内蔵 FM アンテナ設計は、車載オーディオ システム、Bluetooth ラジオ、マルチメディア ヘッド ユニット、および同様の機器に統合できます。車両の構造や電子機器が受信に影響を与える可能性があるため、自動車プロジェクトは実際の設置と RF テストを通じて評価する必要があります。

4. アンテナの性能は PCB レイアウトに依存しますか?

はい。受信性能はアンテナだけでなく、受信IC、PCBレイアウト、アース、周囲の部品、筐体構造、電磁環境にも影響されます。量産前に試作テストをお勧めします。

5. 大量生産前にサンプルを提供できますか?

サンプル評価は、カスタマイズされたアンテナ開発の重要な部分です。バイヤーはサンプル要件について Qianmu と話し合って、量産に移行する前に対象のデバイス内でアンテナをテストできます。

カスタマイズされた FM アンテナを検討する理由

FM 対応の電子製品を開発しているメーカーの場合、アンテナはスタンドアロンのアクセサリとして扱うのではなく、RF システムの統合部分として選択する必要があります。適切に適合した内蔵設計は、設置スペースを節約し、きれいな筐体の外観を維持するのに役立ち、自動車、ポータブル、スマートホーム、および産業用 FM アプリケーションに実用的なソリューションを提供します。

銭母 は、フェライト コアの寸法、コイル巻線、ケーブル長、接続端子、構造統合をカバーするカスタマイズ オプションを備えた内蔵 FM アンテナ ソリューションを提供します。 OEM および ODM プロジェクトの場合、エンジニアリング チームは、サンプル検証前に周波数要件、利用可能なスペース、PCB インターフェイス、動作環境、および予想される受信パフォーマンスを定義できます。新しい FM 対応製品を開発している場合、または信頼できる中国のアンテナ製造パートナーをお探しの場合は、お問い合わせアプリケーションについて話し合い、カスタマイズされたソリューションをリクエストし、Qianmu でサンプル評価を開始してください。
