FPC アンテナと PCB アンテナ: 小型電子デバイスの主な違い

小型電子機器用のアンテナを選択するには、利用可能なスペースに適合するコンポーネントを見つけるだけでは不十分です。アンテナは、デバイスの PCB レイアウト、エンクロージャ、動作周波数、および周囲のコンポーネントで動作する必要があります。

FPC アンテナと PCB アンテナは、組み込みワイヤレス設計の 2 つのオプションです。どちらも小型電子機器で使用できますが、構造、設置要件、製造プロセスへの適合方法が異なります。

IoT デバイス、タブレット、ウェアラブル電子機器、無線端末を開発するエンジニアにとって、これらの違いを早期に理解することは、プロトタイピング中に不必要な設計変更を回避するのに役立ちます。

FPCアンテナとは何ですか?

FPC アンテナは、フレキシブル プリント基板上の導電パターンを使用します。薄型構造なので、電子機器筐体内の狭いスペースや特定の曲面に沿って適切に設置できます。

これは、メイン PCB にアンテナに十分な適切なスペースがない場合、またはデバイスのハウジングに別の取り付け位置が必要な場合に役立ちます。

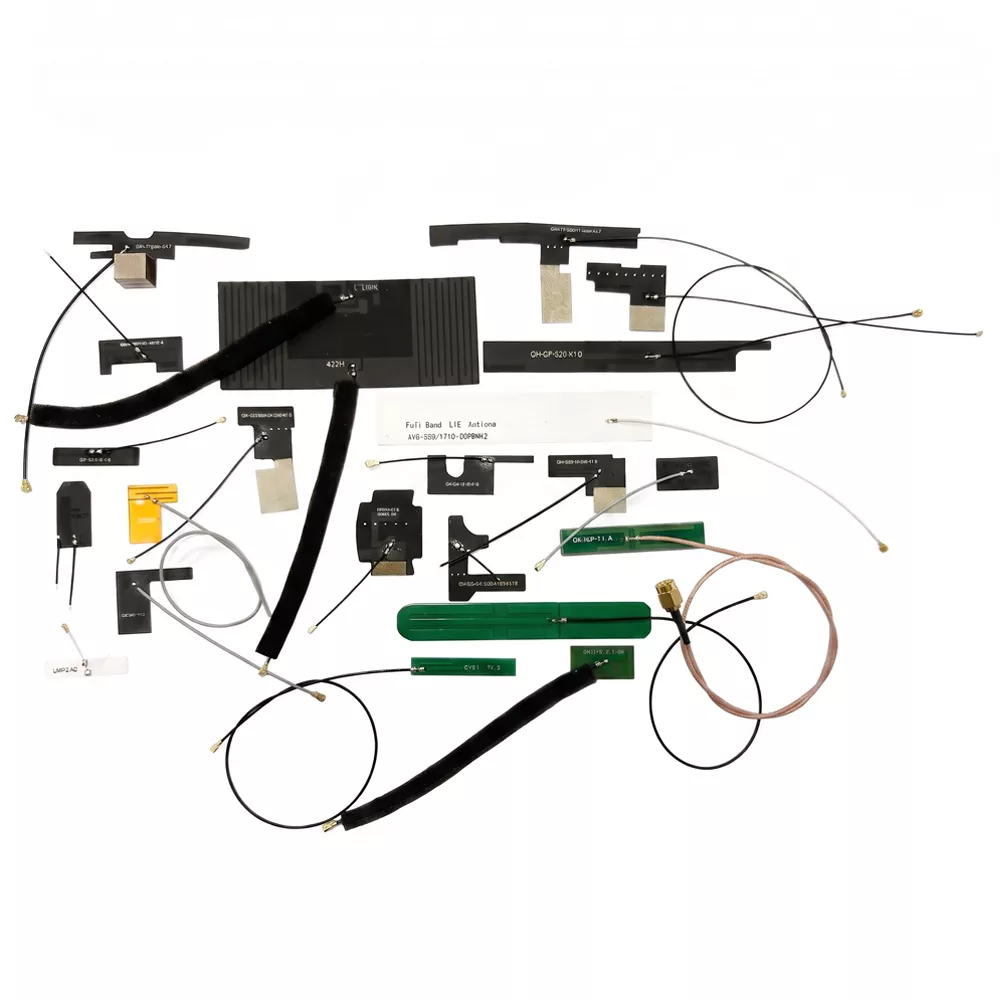

一般的なアプリケーションには、ウェアラブル電子機器、ハンドヘルド端末、ポータブル デバイス、コンパクトな IoT 機器などがあります。のFPCアンテナ範囲Qianmu の製品は、デバイスの要件に応じて選択された仕様を備えた、さまざまなワイヤレス アプリケーション向けの内蔵アンテナ ソリューションをカバーしています。

FPC アンテナを評価する場合、エンジニアはその寸法、動作周波数、ケーブルとコネクタのオプション、取り付け方法、近くの金属部品とのクリアランスを確認する必要があります。

PCB アンテナとは何ですか?

PCB アンテナは、プリント回路基板上の導電パターンによって形成されます。設計に応じて、メイン PCB に統合されるか、専用の基板に配置される場合があります。

このアプローチにより、回路基板に放射素子用の十分なスペースと必要なクリアランスがある場合、別個のアンテナ コンポーネントの必要性を減らすことができます。多くの場合、ワイヤレス モジュール、IoT コントローラー、スマート ホーム機器、および比較的安定したボード レイアウトを備えたその他の製品で検討されます。

ただし、PCB アンテナが自動的に低コストまたはより優れたパフォーマンスのオプションになるわけではありません。その結果は、アンテナの形状、グランド プレーン、基板の材質、近くのコンポーネント、および最終的なエンクロージャによって異なります。

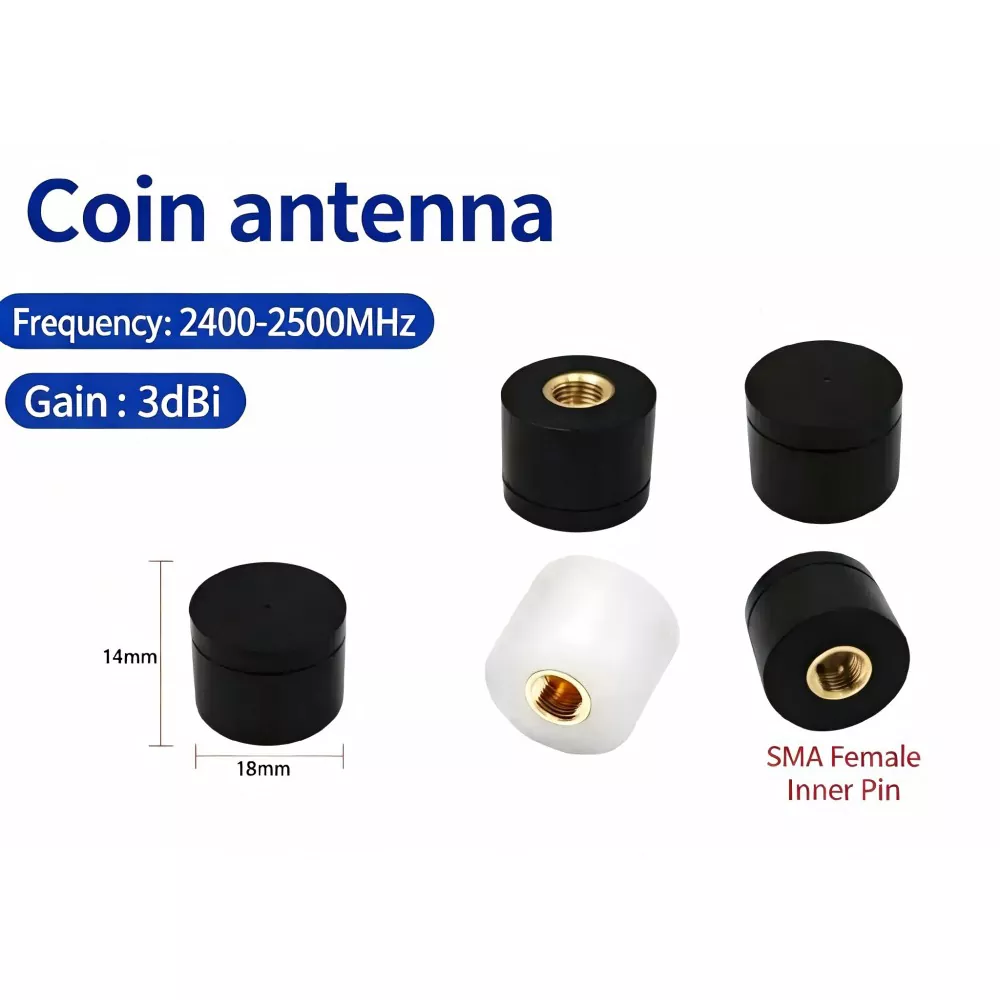

チェンムさんの内蔵アンテナソリューションさまざまなデバイス構造に対する FPC ベースのアプローチと PCB 統合アプローチの両方が含まれます。

FPC アンテナと PCB アンテナ: 主な違い

実際の違いは、各アンテナが製品にどのように適合するかです。 FPC アンテナを使用すると配置の自由度が高まりますが、PCB アンテナを中心に回路基板が設計されている場合、PCB アンテナは統合を簡素化できます。

どちらのタイプも、対象のデバイスでテストしない限り、より優れたワイヤレス パフォーマンスを保証するものではありません。

1. 設置スペースと機構設計

多くの場合、利用可能なスペースが最初に評価する要素になります。

FPC アンテナは、アンテナの曲げ制限、取り付け条件、および電気要件が尊重されていれば、筐体の壁に沿って、または狭い内部領域内に配置できます。これは、バッテリー、ディスプレイ、メインボードが利用可能なスペースの大部分を占めるデバイスで役立ちます。

PCB アンテナには、回路基板上に適切な領域が必要です。そのレイアウトでは、放射要素、グランド プレーン、および他のコンポーネントとの間隔を考慮する必要があります。

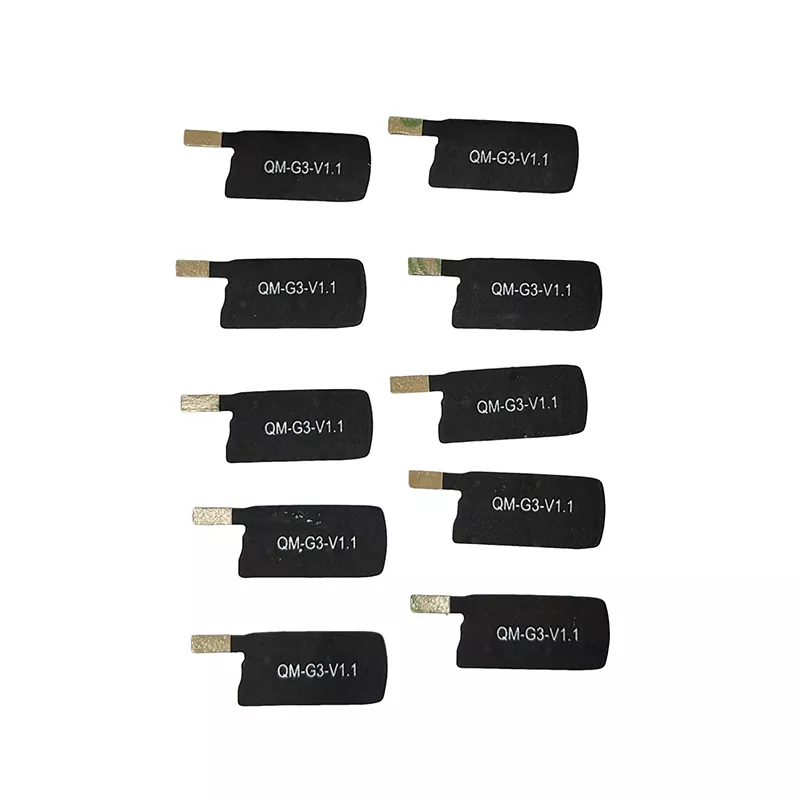

たとえば、内部レイアウトが密集したタブレットでは、混雑したエリアから離れた場所に配置できる柔軟なアンテナを評価するとメリットが得られる可能性があります。チェンムさんの超薄型FPCタブレットアンテナは、このタイプの統合を評価する際に検討すべき関連製品です。

最終的な選択は、アンテナの寸法だけではなく、完全な機械設計に基づいて行う必要があります。

2. RF パフォーマンスと信号の安定性

フレキシブル アンテナは自動的に強力な受信を提供するわけではなく、PCB 統合アンテナが必ずしもより安定するとは限りません。

性能は、動作周波数、アンテナの形状、インピーダンス整合、接地基準、エンクロージャの材質、および周囲のコンポーネントによって異なります。バッテリー、金属ブラケット、ディスプレイ、ケーブルはすべて、設置されているアンテナに影響を与える可能性があります。

アンテナを選択する前に、エンジニアは次のパラメータを確認する必要があります。

• 動作周波数と必要な帯域幅

• インピーダンスとVSWR

• 利得と放射パターン

• グランドプレーンとアンテナのクリアランス

• コネクタと給電ケーブルの要件

• 完成したエンクロージャのパフォーマンス

小型無線デバイスの場合、実際の設置位置でアンテナをテストすることが特に重要です。スタンドアロン アンテナから得られた結果は、アンテナが最終製品に組み立てられた後のパフォーマンスを表していない可能性があります。

3. 製造コストと組立て

総コストは、アンテナの価格だけではなく、デバイスの設計全体によって決まります。

PCB アンテナは、既存の基板レイアウトに適合する場合、個別のコンポーネントと組み立て手順を削減できます。ただし、設計で PCB の寸法、配線、コンポーネントの配置の変更が必要な場合、それらの変更により開発作業が増加する可能性があります。

FPC アンテナは別個のコンポーネントであり、追加の固定材料、ケーブル、またはコネクタが必要になる場合があります。それでも、大規模な PCB やエンクロージャの再設計を回避できる場合には、より実用的になる可能性があります。

OEM プロジェクトの場合は、次のコストを比較してください。

• アンテナの製作

• PCB およびエンクロージャの変更

• ケーブル、コネクタ、および取り付け材料

• 組立・検査

• プロトタイプのテストと RF チューニング

• 生産量と需要予測

同じ技術要件に基づいて見積もりをリクエストすると、基本コンポーネントの価格で 2 つのテクノロジーを判断するよりも有益な比較が可能になります。

4. どのアンテナがあなたのアプリケーションに適していますか?

適切な設計は、デバイスの物理構造とワイヤレス要件によって異なります。

ウェアラブルおよびポータブル デバイス:FPC アンテナは、エンクロージャが湾曲している場合、または内部レイアウトにより剛性アンテナ構造用のスペースが限られている場合に評価する価値がある可能性があります。

スマートホームおよびIoT製品:どちらのオプションも適切です。決定は、無線規格、基板レイアウト、エンクロージャ、および組み立てプロセスによって異なります。

産業用無線機器:PCB アンテナは、基板レイアウトが固定され、十分なスペースがある場合に適切に機能します。実装スペースが限られている場合には、FPC アンテナが役立つ場合があります。

タブレットおよびハンドヘルド端末:柔軟なアンテナは、特に内部構造が混雑している場合に、追加の位置決めオプションを提供できます。最終的な選択には依然として RF 検証が必要です。

チェンムさんの製品範囲さまざまなワイヤレス アプリケーション向けの内部アンテナ カテゴリと外部アンテナ カテゴリが含まれます。デバイスの図面と併せて利用可能な製品構造を確認すると、適切なオプションを絞り込むのに役立ちます。

5. カスタム アンテナにはどのような情報が必要ですか?

見積もりまたはプロトタイプをリクエストする前に、対象となるアプリケーションの主要な詳細を準備してください。

1. 周波数帯域:必要な動作周波数と無線規格を指定します。

2. 利用可能な寸法:最大アンテナ サイズと利用可能な設置面積を提供します。

3. デバイス構造:PCB 図面、エンクロージャの寸法、近くの金属コンポーネントやバッテリーの位置を共有します。

4. RF 要件:ターゲットのインピーダンス、帯域幅、VSWR、ゲイン、およびその他の適用可能なパフォーマンス基準を特定します。

5. 接続方法：設計に直接 PCB 接続、同軸ケーブル、IPEX コネクタ、または別のインターフェイスが必要かどうかを確認します。

6. テスト要件:必要な RF 測定または製品レベルの検証を指定します。

7. 生産計画：試作数量、受注予定数量、開発スケジュールをご連絡ください。

これらの詳細は、FPC アンテナ、PCB アンテナ、またはその他の内蔵アンテナ構造がプロジェクトに適切であるかどうかを判断するのに役立ちます。

よくある質問

FPC アンテナは PCB アンテナよりも優れていますか?

すべてのアプリケーションにあるわけではありません。 FPC アンテナは物理的な配置の柔軟性が高く、基板レイアウトに十分なスペースがある場合は PCB アンテナを使用して統合を簡素化できます。正しい選択は、デバイスの構造と RF 要件によって異なります。

FPC および PCB アンテナは Wi-Fi および Bluetooth をサポートできますか?

はい。どちらも、2.4 GHz 製品を含む Wi-Fi および Bluetooth アプリケーション向けに設計できます。互換性は、アンテナの設計、帯域幅、マッチング、設置条件によって異なります。

PCB アンテナは常にコストが安くなりますか?

いいえ、PCB アンテナにより個別のコンポーネントと組み立て作業が削減される可能性がありますが、PCB の再設計により開発コストが増加する可能性があります。メインボードやエンクロージャへの大幅な変更を回避できる場合、FPC アンテナの方が経済的である可能性があります。

内蔵アンテナのパフォーマンスに影響を与えるものは何ですか?

動作周波数、アンテナの形状、グランド プレーン、インピーダンス マッチング、エンクロージャの材質、および近くのコンポーネントはすべて、パフォーマンスに影響を与える可能性があります。完成したデバイスでのテストは不可欠です。

Qianmu はカスタマイズされた FPC アンテナを提供できますか?

Qianmu の FPC アンテナのページでは、寸法、周波数、コネクタ、ケーブル、設置方法など、利用可能なカスタマイズ オプションについて説明しています。最終仕様は、プロジェクトの RF 要件と機械要件に照らして確認する必要があります。

FPC アンテナと PCB アンテナの選択

FPC アンテナと PCB アンテナのどちらを選択するかは、デバイスのレイアウト、動作周波数、および必要なワイヤレス性能から始める必要があります。次に、設置の柔軟性、組み立て手順、総開発コストを合わせて評価する必要があります。

小型電子製品の場合、アンテナの位置を早期に確認し、目的の筐体内で設計をテストすることで、開発後の避けられない変更を減らすことができます。
