コインアンテナ

コイン アンテナは、ボタンのような形状をしたコンパクトな円筒形の外部 RF アンテナです。 2.4GHz 5.8GHz デュアル バンド アンテナとして設計されており、WiFi、Bluetooth、ZigBee 通信を使用する小型電子デバイスに軽量のワイヤレス伝送ソリューションを提供します。

Qianmu Communication が自社開発したボタンゴムロッドアンテナは、一体成形射出成形および封止技術を採用しています。全面銅製の共振素子と底部の金属反射シールド層が統合されています。

標準の SMA ネジ付きインターフェイスを備えたこの SMA デュアル バンド アンテナは、デバイスのハウジングに直接取り付けて固定できます。細いゴム製のロッド アンテナや内蔵 PCB アンテナと比較して、屋内および屋外のアプリケーション向けに密閉ハウジングを備えたコンパクトで目立たない構造を提供します。

仕組み

コイン アンテナは、デュアルバンド RF 送受信に内部二重層リング銅発振器を使用します。ボタン型のベースには、信号放射を管理し、近くの電子部品の影響を軽減するように設計された金属反射層が組み込まれています。

1. レイヤードオシレーター設計:上位層は Bluetooth および ZigBee で使用される 2.4GHz 帯域用に設計されており、下位層は互換性のある WiFi デバイスで使用される 5.8GHz 帯域をサポートします。記載されているフルバンド VSWR は ≤1.35 です。

2. ベースシールドと干渉管理:底部の金属反射層は、デバイスのメインボード、リチウム電池、金属ハウジングからの電磁干渉の影響を軽減するように設計されています。実際のパフォーマンスは設置環境によって異なり、完成したデバイスでのテストが必要です。

3. 密閉ハウジングと耐熱性:一体型射出成形ハウジングは環境保護を考慮して設計されています。記載されている動作温度範囲は -35°C ～ +70°C です。温度に関連した周波数安定性は、指定されたテスト条件下で確認する必要があります。

4. RF インピーダンス整合:このアンテナは 50Ω の公称インピーダンスを使用して、RF 統合をサポートし、インピーダンスの不整合を軽減します。ゲイン、VSWR、および放射効率は、適切な RF テストを通じて評価できます。

対応機器と用途

1. スマートホーム:スマート ホーム デバイス用のアンテナとして、ミニ スマート ゲートウェイ、WiFi ソケット、ドアおよび窓のアラーム、Bluetooth リモコンで使用できます。コンパクトな構造により、設置スペースが限られたデバイスでもワイヤレス接続に対応できます。

2. 産業用モノのインターネット:このワイヤレス センサー アンテナは、小型の温湿度端末、倉庫資産追跡ノード、ワイヤレス データ送信モジュールとして検討できます。周波数帯域と設置条件がシステム要件と一致する IoT デバイス用アンテナ アプリケーションにも関連します。

3. ポータブル電子機器:ポータブル デバイス用のコンパクト アンテナとして、ハンドヘルド スキャン機器、ポータブル検出器、ミニ Bluetooth スピーカーで使用できます。デバイスのレイアウトと RF パフォーマンスは、最終的な統合の前に評価する必要があります。

4. セキュリティデバイス:このワイヤレス セキュリティ デバイス用アンテナは、小型ワイヤレス カメラやアクセス制御システムに適している可能性があります。互換性のある Bluetooth ベースのエントリー システムの場合、Bluetooth アクセス コントロール アンテナとして機能します。

5. RF アクセサリ:オプションのアクセサリには、SMA-to-IPEX フィーダ ケーブルやその他の互換性のある RF 接続コンポーネントが含まれます。コネクタの選択は、ワイヤレス モジュールとデバイス インターフェイスに照らして確認する必要があります。

製品の主要な機能

Qianmu Communication は、アプリケーション要件に応じて選択された仕様とインターフェイス構成を備えた、小型無線デバイス用のコイン アンテナ オプションを提供します。

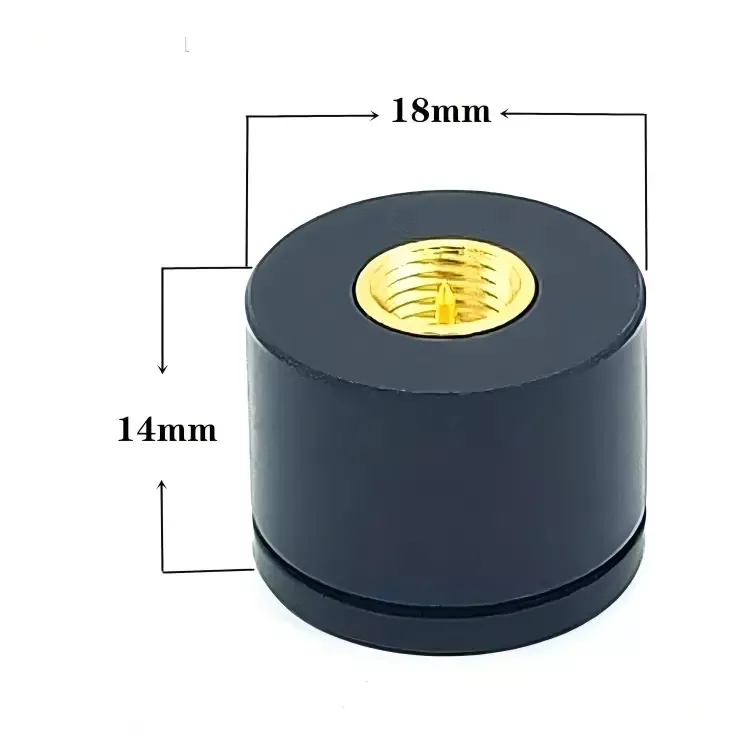

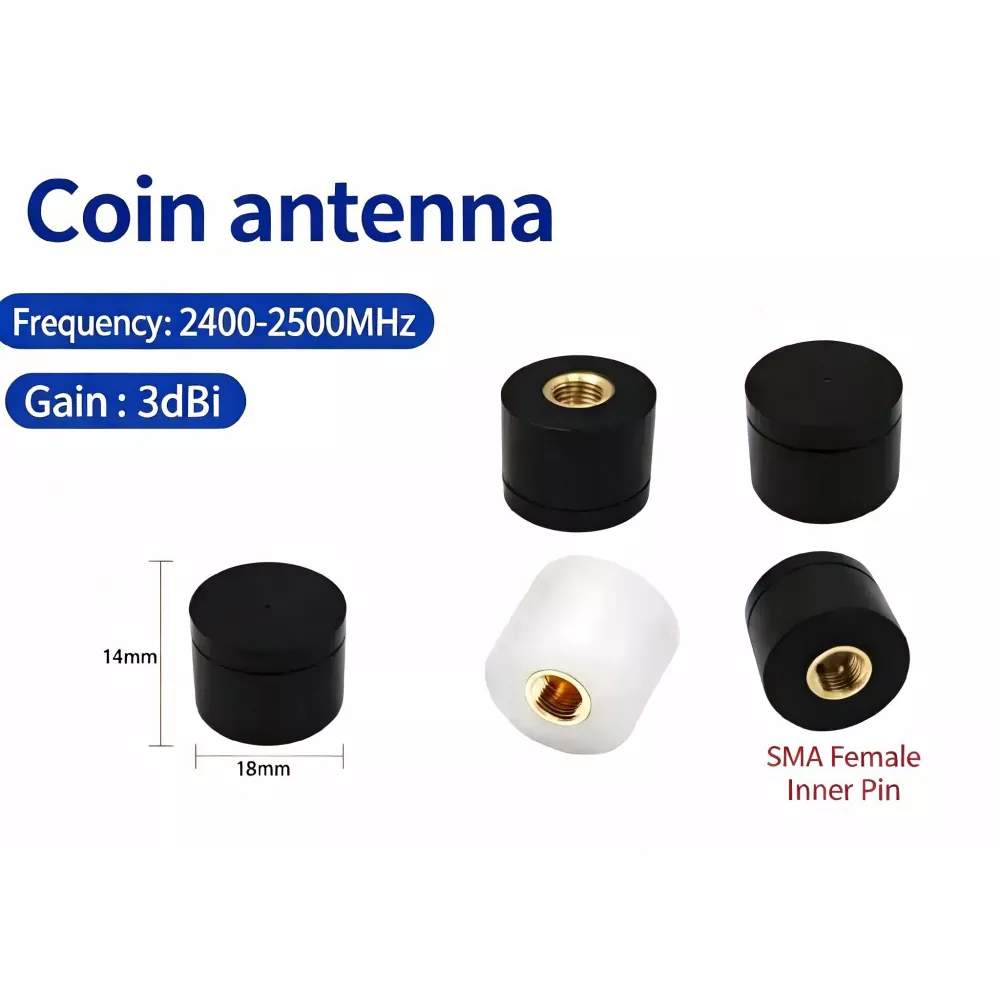

1. コンパクトなボタン型構造:ベース直径は 15mm と 18mm、高さは 14mm からお選びいただけます。設置面積が小さいため、外部アンテナのスペースが限られている場所への設置もサポートされます。

2. デュアルバンド動作:このミニ WiFi アンテナは、指定された 2.4 GHz および 5.8 GHz の周波数範囲をサポートします。デバイスの構成に応じて、アンテナは互換性のある WiFi、Bluetooth、および ZigBee アプリケーションで使用できます。選択する前に、プロトコル固有の周波数要件を確認してください。

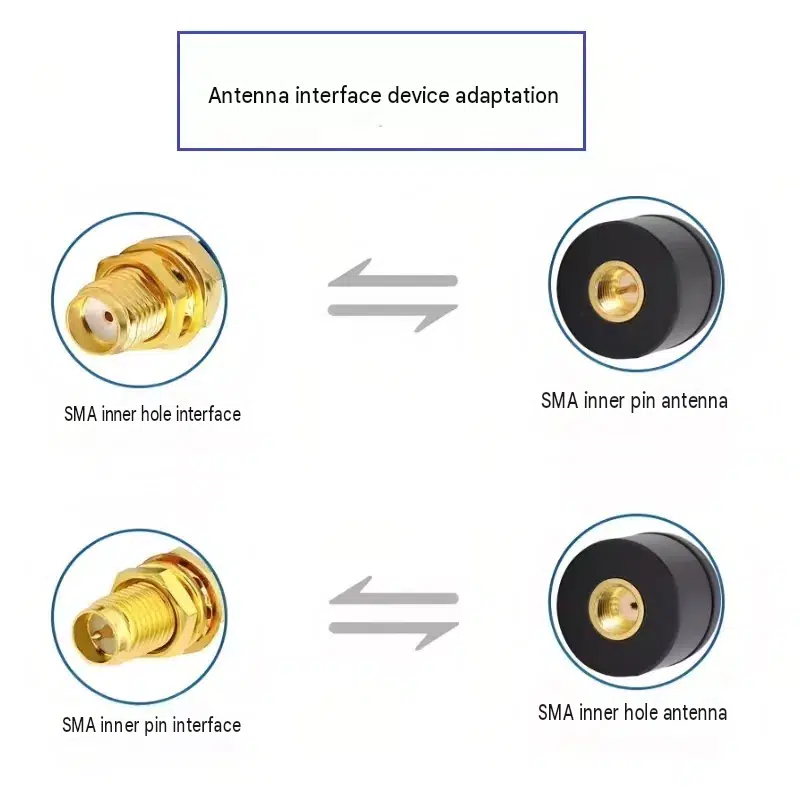

3. インターフェイスのオプション:標準構成には、さまざまな接点配置を備えた SMA インターフェイスが含まれます。互換性のあるアクセサリには、選択した構成に応じて、はんだ端子や第 1 世代または第 4 世代の IPEX フィーダ ケーブルが含まれる場合があります。

4. 環境保護:IP54 定格のハウジングは、粉塵の侵入や水しぶきから保護するように設計されています。在庫および注文の要件に応じて、黒と白のハウジングのオプションをご利用いただけます。

5. カスタマイズ:カスタム SMA アンテナ オプションには、寸法調整、シェル ロゴ印刷、RF コネクタ構成が含まれる場合があります。在庫状況、サンプルのリードタイム、ボリューム価格は注文ごとに確認する必要があります。

技術仕様

応用例

1. スマートホーム機器:コンパクトなアンテナは、収容スペースが限られている WiFi ドアまたは窓警報器に取り付けることができます。最終的な接続範囲は、アンテナの配置、壁、干渉、デバイスの RF 構成によって異なります。

2. 産業用センサー端子：ワイヤレス センサー アンテナは、温度および湿度の監視装置とともに使用できます。金属筐体のデバイスの場合、アンテナの位置と周囲のグランド構造を評価して、RF パフォーマンスへの影響を判断する必要があります。

3. 屋外アクセス制御装置:外部に取り付けられたアンテナは、互換性のある Bluetooth アクセス制御デバイスをサポートする場合があります。エンクロージャ、コネクタ シール、および取り付け配置は、必要な環境条件に照らしてチェックする必要があります。

4. 手持ち機器:このハンドヘルド デバイス用ミニ アンテナは、ワイヤレス バーコード スキャナや、コンパクトな外部アンテナを必要とするその他のポータブル電子機器向けに検討できます。接続の安定性は、意図した動作環境で検証する必要があります。

選定・注文ガイド

1. 周波数の選択:互換性のある WiFi および Bluetooth 構成を使用するデバイスの場合は、2.4 GHz および 5.8 GHz のデュアルバンド モデルを評価してください。 Bluetooth 専用アプリケーションの場合、利用可能な場合は 2.4 GHz シングルバンド構成を検討できます。

2. 設置環境：金属製の筐体を備えたデバイスの場合は、アンテナの取り付け位置、クリアランス、およびアースの配置を確認してください。反射ベースを使用しても、最終エンクロージャでの RF テストの必要性がなくなるわけではありません。

3. サイズの選択:取り付けスペースが限られている場合は、直径 15mm バージョンをご検討ください。利用可能なスペースと必要な RF 特性がサポートしている場合は、18mm バージョンを検討できます。より大きなモデルが常に高いゲインを提供すると仮定するのではなく、パフォーマンスを確認してください。

4. インターフェースとエクスポートの要件:デバイスに SMA インナーピンまたはインナーホール インターフェイスが必要かどうかを確認します。 IPEX アダプタ ケーブル、コネクタ構成、および中立的な輸出パッケージについては、注文を準備するときに相談できます。

よくある質問

1. このアンテナは金属ケースのデバイスで使用できますか?

金属ケースのデバイスには適している可能性がありますが、性能はアンテナの取り付け位置、クリアランス、接地構造、および筐体の設計によって異なります。反射ベースは、近くの構造物との相互作用を管理するのに役立つことを目的としています。完成したデバイスでテストすることをお勧めします。

2. SMA インターフェースを IPEX に変更できますか?

指定された IPEX 世代を含め、互換性のあるフィーダー ケーブルとインターフェイス構成が利用できる場合があります。ご注文前に必要なコネクタの種類、ケーブルの長さ、取り付け配置をご確認ください。

3. 臨床検査報告書は提供できますか?

該当する製品構成については、RF テストのドキュメントが入手できる場合があります。ご注文前に入手可能なレポート、測定パラメータ、試験条件をQianmu Communicationでご確認ください。

4. この 2.4GHz 5.8GHz デュアル バンド アンテナは WiFi および Bluetooth デバイスに適していますか?

指定された周波数範囲は、2.4GHz および 5.8GHz の動作をカバーします。互換性は、デバイスのワイヤレス プロトコル、必要な周波数帯域、コネクタ、および RF 設計によって異なります。 2.4GHz で動作する ZigBee デバイスの場合は、適合する構成を確認し、最終製品のパフォーマンスを検証します。

5. コネクタまたはケーブルの構成はカスタマイズできますか?

カスタム SMA アンテナ構成は、さまざまなデバイス インターフェイスや設置要件に応じて利用できる場合があります。必要な構成を評価できるように、コネクタのタイプ、ケーブル長、周波数範囲、ターゲット アプリケーションを提供します。

6. このアンテナはスマートセンサーやポータブル機器に使用できますか?

周波数範囲と RF 特性がデバイスの要件を満たしている場合、スマート センサー アプリケーションやその他のコンパクトなワイヤレス製品用の WiFi アンテナに適している可能性があります。ポータブル機器の場合は、設計を最終決定する前に、利用可能な取り付けスペース、筐体の材質、アンテナの位置を評価します。
