ボディカメラ GPS アンテナ

ボディカムGPSアンテナとは

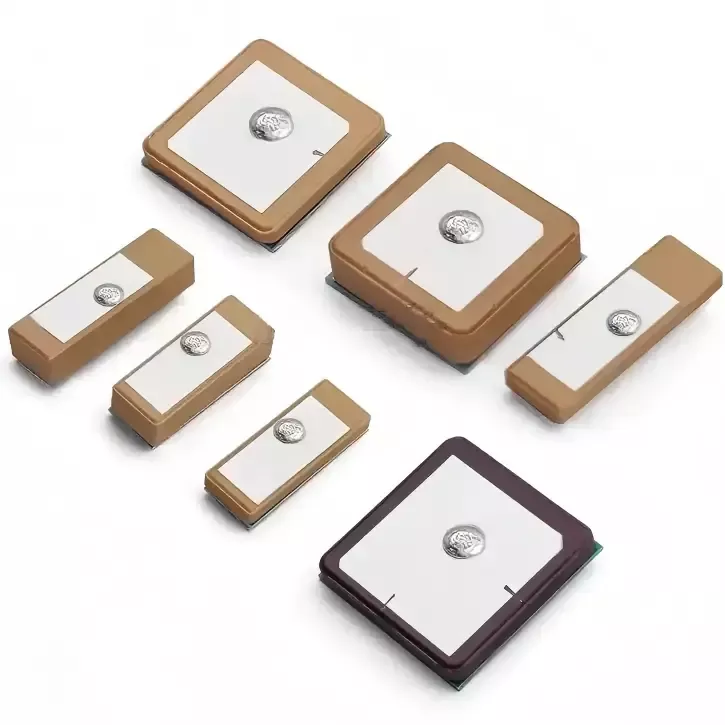

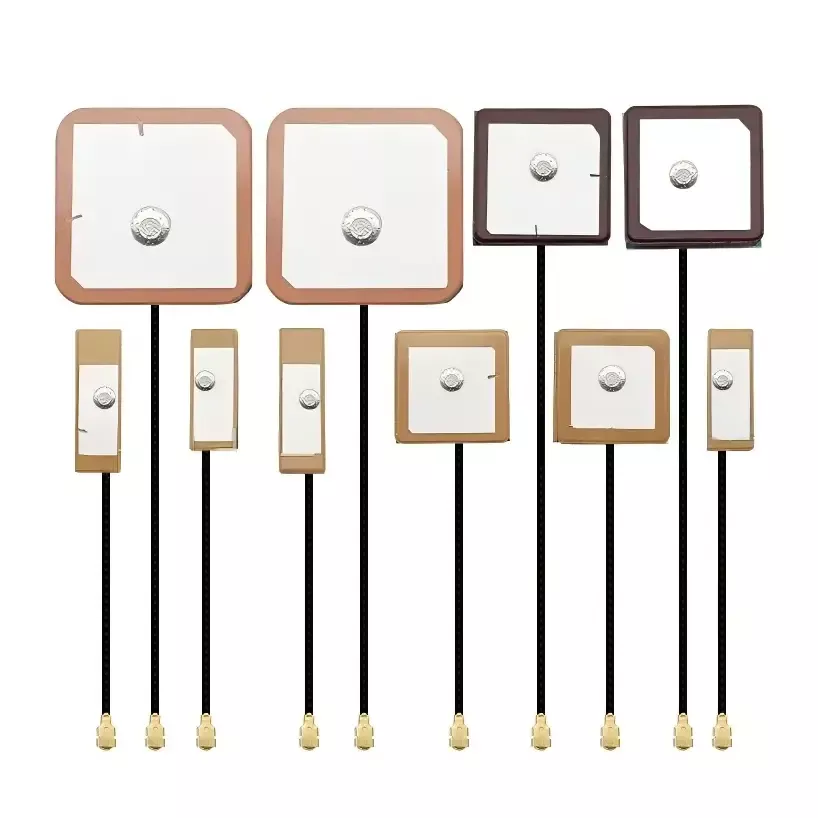

Body Cam GPS アンテナは、単一兵士の法執行機関の証拠収集端末用に特別に設計された産業グレードの GNSS セラミック パッチ アンテナです。 GPS、BeiDou、GLONASS、Galileo などの複数の衛星システムと互換性があり、全球衛星ナビゲーション信号の偏波特性に適応する右旋円偏波 (RHCP) 構造を備えています。

堅牢なセラミックアンテナ設計により、優れた指向性と強力な環境適応性を実現します。身体に装着された障害物、機器からの金属シールド、都市部の建物の封鎖、高速移動操作などの困難な条件下でも、安定した位置データを提供します。これにより、法執行機関の視聴覚録画に正確かつ追跡可能な地理位置情報透かしが保証され、完全で準拠した証拠チェーンの確立が可能になります。

動作原理

Body Cam GPS アンテナは、プロ仕様の衛星ナビゲーション RF 受信原理に基づいて動作します。ワークフロー全体は実験室の電波暗室テストと実際の屋外フィールドテストの両方を通じて検証されており、明確な操作ロジックと安定したパフォーマンスが保証されています。これは主に次の 3 つのコア コンポーネントで構成されます。

1. 衛星信号の捕捉: この製品は、空中の L1 バンド衛星ナビゲーション信号を効率的に捕捉するコア高誘電体セラミック誘電体チップを備えています。専用の右旋円偏波設計により、デバイスの回転や人体の障害物によって引き起こされる信号の減衰を効果的に軽減し、建物が密集した都市部や、マルチパス反射が蔓延する山岳地帯や僻地での信号受信不良や衛星捕捉の失敗などの一般的な問題を解決します。

2. 信号フィルタリングと干渉防止：アンテナには、本体カメラ内の 4G/5G モジュール、Wi-Fi モジュール、バッテリー電源によって生成されるノイズ干渉を自動的にフィルタリングする統合された高精度インピーダンスマッチング回路が備えられています。純粋な GNSS 衛星信号を分離し、内部 RF クロストークによって引き起こされる測位の異常、ジャンプ ポイント、軌道の中断を効果的に排除します。

3. データの解析と出力: フィルタリングされ最適化された安定した衛星信号がデバイスのメインボード測位チップに送信され、正確な緯度と経度、速度、時間、高度のデータがリアルタイムで解析されます。この情報は、法執行活動中に録画されたビデオおよびオーディオ ファイルの地理位置情報透かしとして同時に同期され、執行の軌跡の完全な追跡、追跡可能性、および再生が可能になります。

インストールと使用ガイド

1. 設置場所の選定

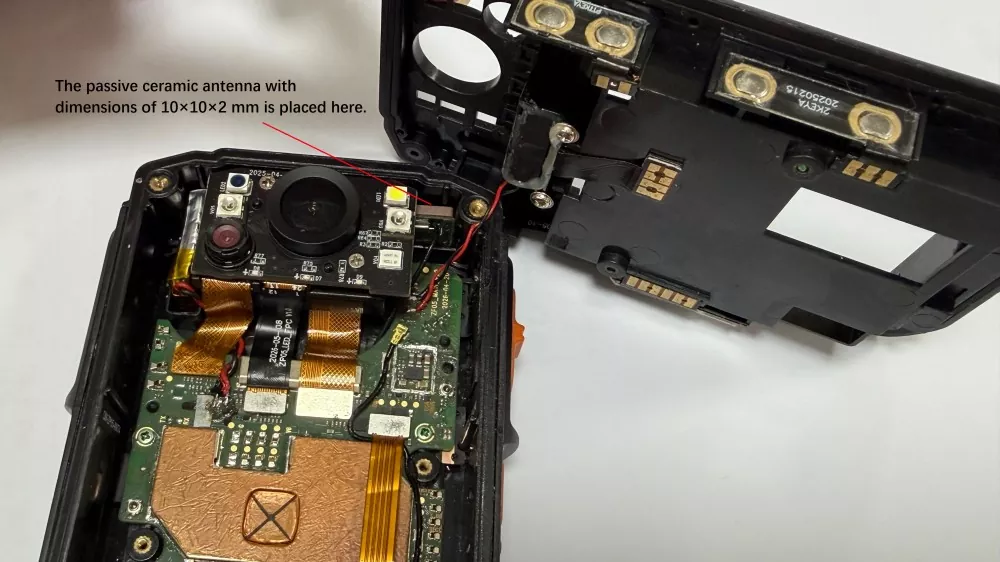

セラミック アンテナの放射コア領域は、金属ハウジング、バッテリー セル、または金属ブラケットによって直接覆われたり、遮られたりしてはなりません。同一チャネル干渉を回避し、衛星信号の受信を妨げないようにするには、4G/5G および Wi-Fi アンテナから少なくとも 15 mm の安全な距離を維持し、ボディ カメラの内側の上の非金属領域にデバイスを設置することをお勧めします。

2. 溶接・固定仕様

ピンタイプのセラミック アンテナの場合は、はんだ接合部が完全に満たされており、冷間はんだ、はんだ漏れ、またははんだの剥がれがないことを確認してください。 SMT 表面実装製品の場合は、工場の実装プロセス基準に厳密に従って、PCB 表面上で平坦で確実な位置合わせを実現してください。組み立て中は、内部の微小亀裂を防ぎ、後で隠れた信号障害の可能性を排除するために、セラミック チップに過度の力を加えないようにしてください。

3. 耐干渉保護動作

アンテナを取り付けた後、電気的干渉を減らすために、絶縁テープを使用してアンテナを電源モジュールおよびマザーボードの高電力領域から絶縁します。アンテナ ケーブルは、長距離にわたって電力線と平行にならないように配線し、信号の変動や発信元での位置の不安定を防ぎます。

4. 完全なマシンのデバッグおよび検証基準

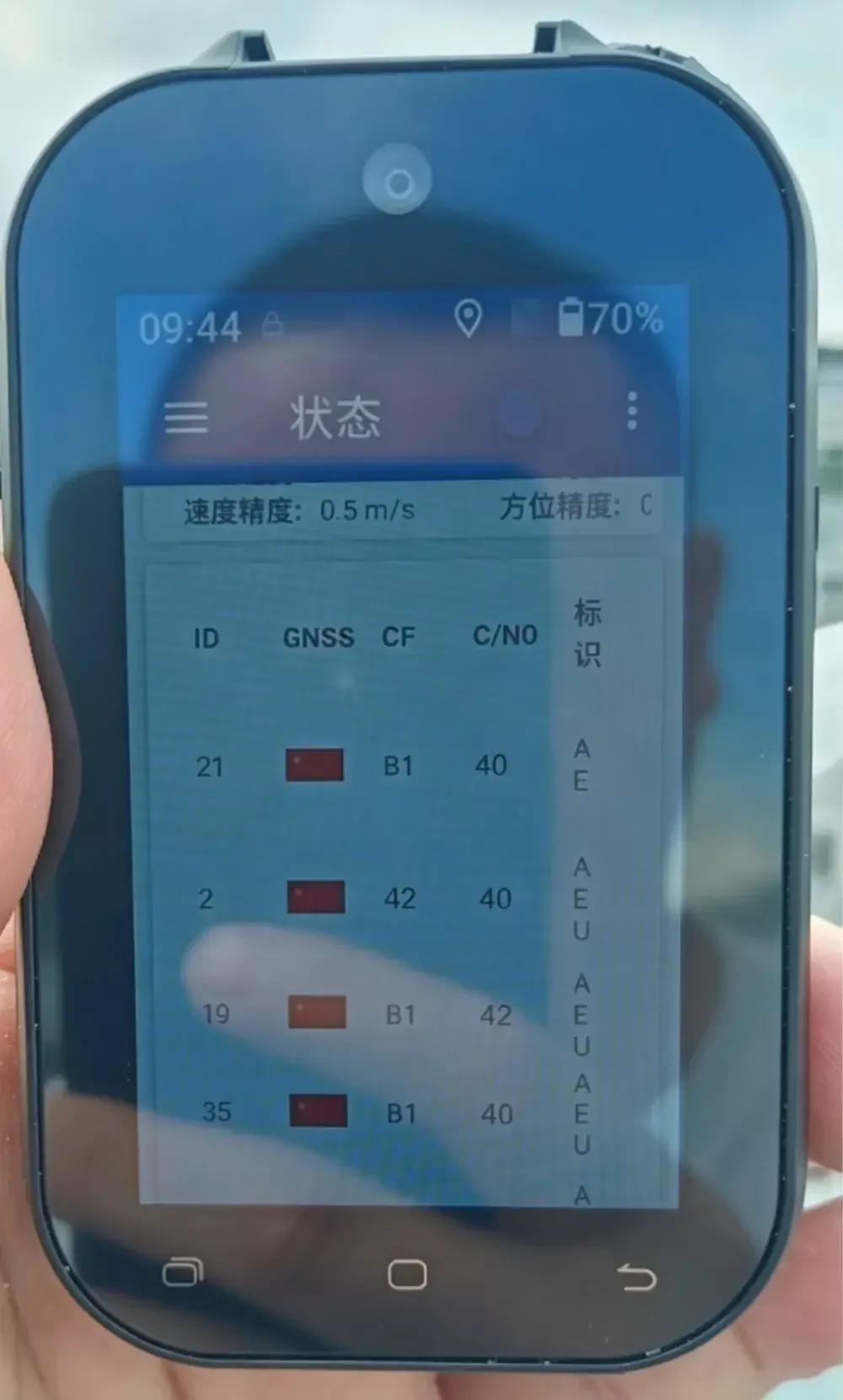

デバイスの組み立てが完了したら、屋外で現実世界の星獲得テストを実施する必要があります。屋内での単一基板のテストだけでは不十分です。検証する重要なパラメータには、コールド スタートおよびホット スタート中に捕捉される衛星の数、測位精度、軌道の連続性が含まれ、最終組み立て後にアンテナの性能が仕様を満たしていることを確認し、バッチ品質の問題を防ぎます。

認定された GPS アンテナを選択する方法

調達担当者や機器開発担当者の多くは RF の専門知識が不足しているため、民間グレードのアンテナを低価格で購入することがよくあります。その結果、製品のパフォーマンスが標準以下になり、プロジェクトの承認が失敗し、販売後に大規模な失敗が発生します。長年の業界経験に基づいて、当社は産業用取り締まり機器用のアンテナを選択するための 4 つの中心的な基準を要約しました。

1. 産業グレードの特殊材料を優先する: 一般的な民間セラミック原料の使用を断固として排除し、複雑な動作条件に適した広い温度耐性と耐干渉特性を備えた産業グレードのセラミック基板を選択し、極端な屋外環境でも長期安定した性能を確保する必要があります。

2. 実際のテストデータに焦点を当て、理論上のパラメータを拒否します。市場のほとんどのメーカーは、実際のテストのサポートなしで理論上の仕様のみを提供しています。信頼できる純正メーカーは、暗室テスト レポート、屋外フィールド テスト ビデオ、および高温/低温エージング テスト データ (本物で検証可能なパラメータ) を提供できます。

3. 法執行機器に特化して最適化された製品を選択する: 標準ナビゲーション アンテナは、法執行機器内での複数のアンテナ、金属シールド、または人体の障害物の共存に対して最適化されていないため、単一兵士のデバイスの動作条件には適していません。内部 RF 干渉という中心的な問題を解決するには、法執行端末に特化したカスタム設計のアンテナを選択することが不可欠です。

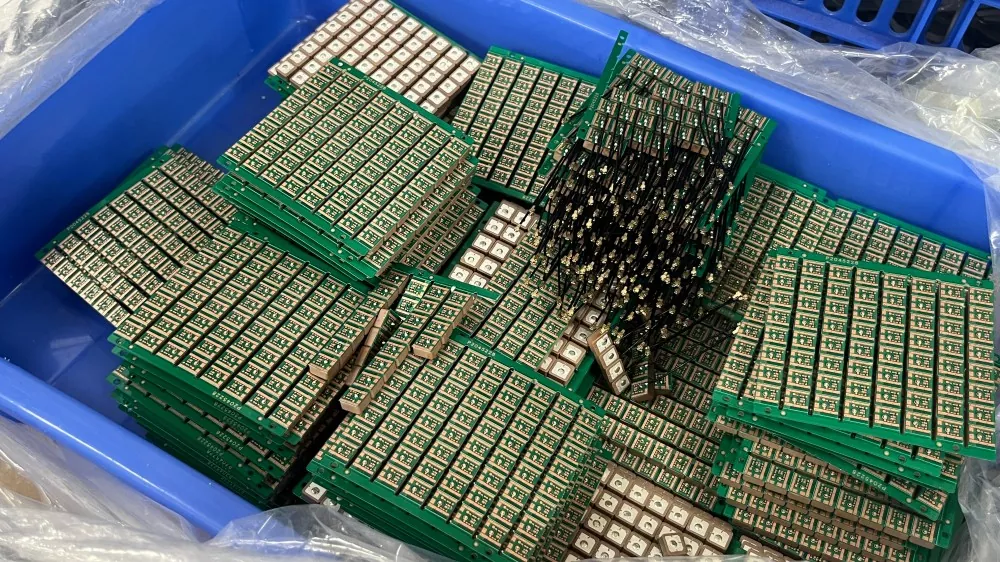

4. 供給工場との直接協力を優先する: 研究開発、サンプル修正、量産、アフターサービスの統合機能を備えた中国メーカーを選択します。これにより、迅速なカスタマイズ、安定供給、迅速なアフターサポートが可能となり、仲介業者による値上げや技術調整におけるコミュニケーションギャップなどの問題を回避できます。

よくある質問

Q1: このセラミック アンテナは、すべてのブランドの装着型カメラと互換性がありますか?

市販の 4G/5G 装着型法執行カメラ、防爆証拠収集端末、屋外検査用ボディカメラの大部分と互換性があるほか、デバイスの構造、インターフェイス、寸法に合わせて正確に調整された非標準のカスタム構成もサポートしています。

Q2: セラミック アンテナは、具体的にどのような点で FPC アンテナよりも優れていますか?

主な改善点には、衛星捕捉の高速化、測位誤差の低減、中断のない追跡、および極寒から高温までの耐干渉性能、耐振動性能、および耐温度性能の大幅な強化が含まれます。これらのアップグレードにより、複雑な屋外条件下での測位エラーが完全に解決され、機器のアフターサービス料金が大幅に削減されます。

Q3: カスタマイズ、サンプリング、少量の試用注文はサポートされていますか?

サポート！当社は直接メーカーとして、お客様の図面や性能要件に応じて完全にカスタマイズ可能な試作、小ロットの試作注文、および大規模な量産サービスを提供します。

Q4：海外輸出に使用できますか？必要な認証はすべて完了していますか?

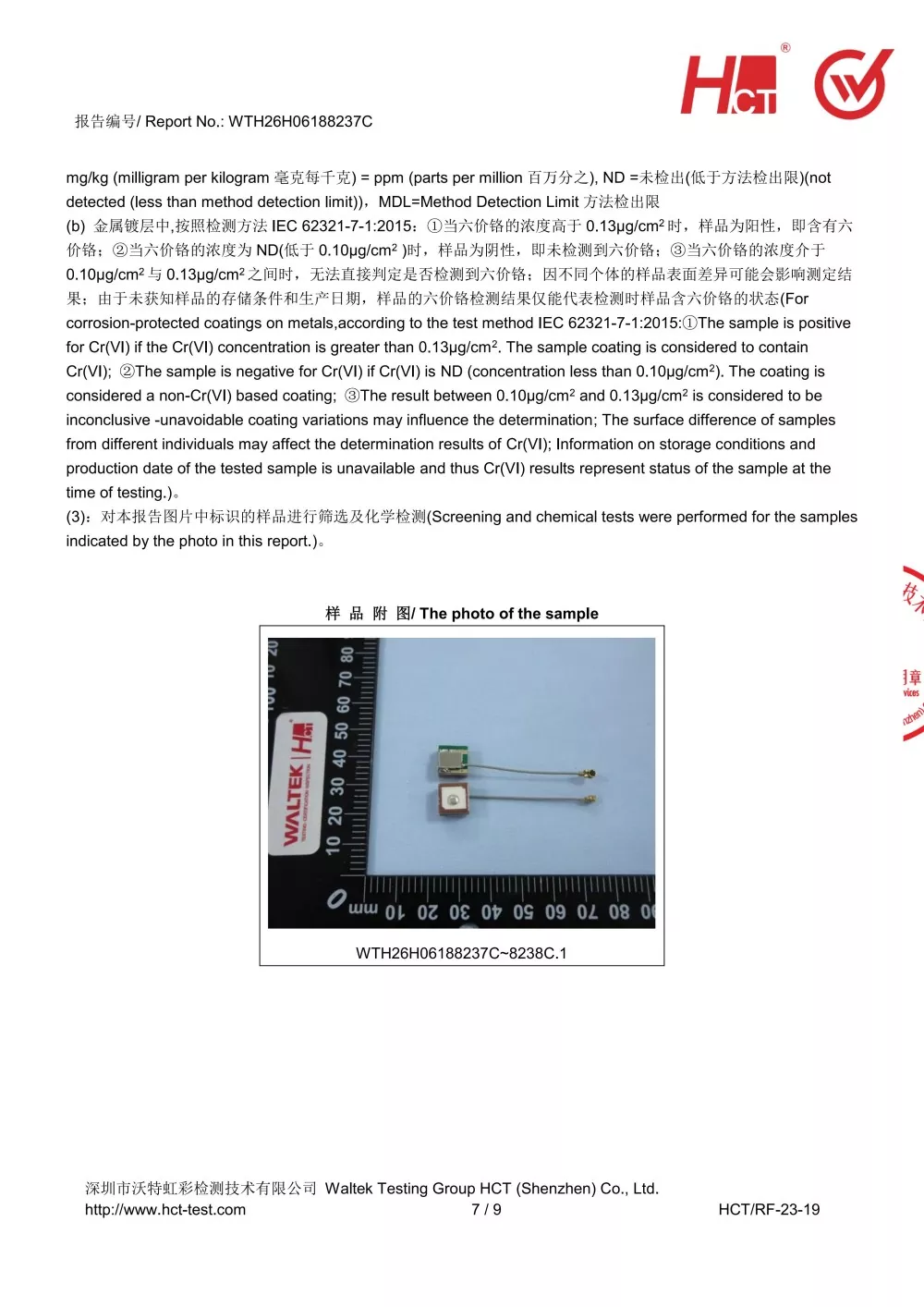

すべての製品には、CE、FCC、RoHS などの完全な輸出認証が付いており、世界基準を満たしており、ヨーロッパ、アメリカ大陸、東南アジア、中東、その他すべての地域への安心した輸出が可能です。

Q5: 極端な高温および低温条件下でも製品の性能は安定していますか?

この製品は、厳格な高低温サイクル老化試験を経た工業グレードの広温度設計を特徴としており、-40°C ～ +75°C の範囲の環境下でも性能低下が最小限に抑えられており、屋外、鉱山、極寒および高温の条件に 24 時間完全に適しています。
