銭母を開発します内蔵FMラジオアンテナfor manufacturers that need dependable FM reception in compact electronic products.実際の統合要件に基づいて設計されたこの内部アンテナ ソリューションは、設置スペースを節約し、すっきりとした外観デザインを維持しながら、オーディオ デバイスが安定した無線パフォーマンスを実現できるように支援します。
FM ラジオは、多くの車載オーディオ システム、ポータブル ラジオ、Bluetooth スピーカー、スマート オーディオ製品、家電製品において依然として重要な機能です。ただし、コンパクトなデバイスに FM 受信機能を追加するには、単にアンテナを受信機に接続するだけでは不十分です。アンテナの寸法、フェライトの材質、コイルの巻線、設置場所、ケーブルの配線、周囲の電子部品はすべて、受信品質に影響を与える可能性があります。 A Built-in FM Radio Antenna provides manufacturers with a compact alternative to traditional external antennas.この記事では、その動作原理、設計上の利点、アプリケーションの価値、購入時の重要な考慮事項、および実際の統合方法について説明します。
目次
メーカーは内蔵 FM アンテナについて何を知っておくべきですか?
内蔵 FM ラジオ アンテナはどのように設計されていますか?
内蔵 FM ラジオ アンテナはあなたの製品に適していますか?
メーカーは内蔵 FM アンテナについて何を知っておくべきですか?

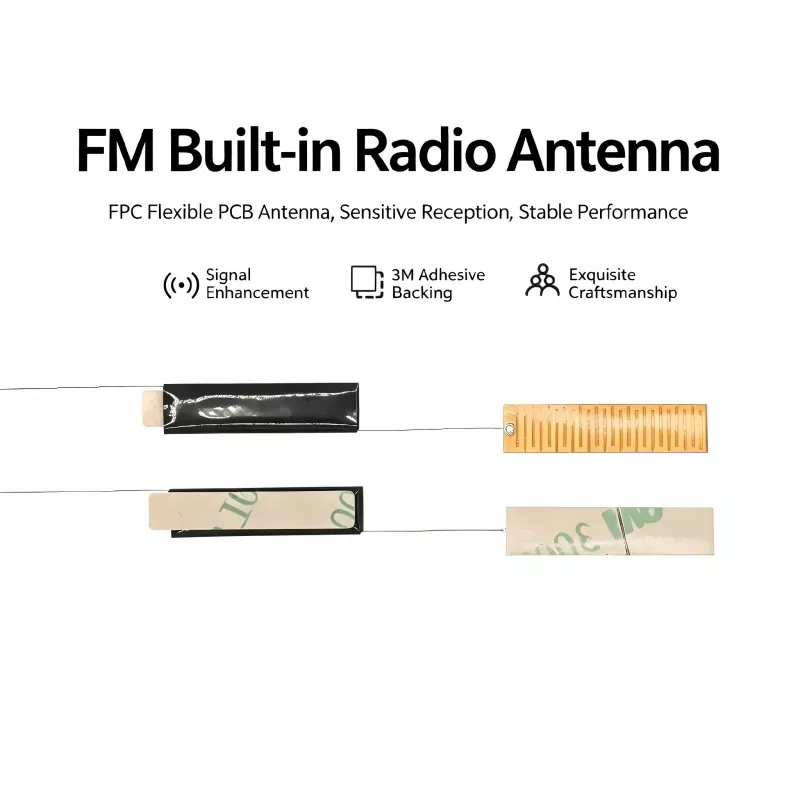

内蔵 FM アンテナは、従来の外部伸縮アンテナを必要とせずに FM 放送信号を捕捉できるように設計された内部受信コンポーネントです。 It is installed inside the product housing and connected to the FM receiver circuit through a lead, pin, or other electrical interface.
多くの商用製品では、内部設置により RF 機能と工業デザインの間の重要なバランスが得られます。メーカーは、アンテナを筐体の外に延ばす代わりに、利用可能なスペース内に受信コンポーネントを配置できます。
フェライトコア構造は、コンパクトな FM 受信アプリケーションに一般的に使用されます。フェライト材料はコイルの周囲に磁束を集中させるのに役立ち、巻き導体は電磁エネルギーを受信回路で処理できる電気信号に変換します。
したがって、アンテナは独立したアクセサリではなく、RF システム全体の一部になります。その性能は、それ自体の電気的特性と動作環境の両方に依存します。
内蔵 FM ラジオ アンテナはどのように設計されていますか?
内蔵 FM アンテナの設計は、通常、ターゲットの周波数範囲と利用可能な設置スペースから始まります。次に、エンジニアは適切なフェライト寸法、巻線構造、ワイヤ仕様、接続方法、機械的構成を決定します。
フェライトコア
フェライトコアは磁気受信構造の重要な部分です。その材料特性と物理的寸法は、アンテナが周囲の電磁場とどの程度効果的に相互作用するかに影響します。
精密コイル
銅線は、定義された電気要件に従ってフェライト コアの周りに巻き付けられます。ばらつきが個々のアンテナ ユニットの電気特性に影響を与える可能性があるため、巻線の一貫性は重要です。
接続構造
ホスト デバイスに応じて、アンテナは異なるケーブル、ピン、またはコネクタ構成を使用できます。適切な接続構造により組み立てが簡素化され、顧客の PCB に対する不必要な変更が削減されます。
機械的構成
設計の初期段階で寸法を考慮する必要があります。電気的に良好に機能するアンテナであっても、目的の筐体内に収まらなかったり、他のコンポーネントと干渉したりする場合は、不適切な可能性があります。
内部アンテナの設計が重要なのはなぜですか?
現代の電子機器は、より多くの機能を搭載しながら小型化が進んでいます。貴重な内部スペースがバッテリー、PCB、スピーカー、プロセッサー、電源回路、機械構造によって共有されるため、これにより RF コンポーネントにとって困難な環境が生み出されます。
適切に設計された内部アンテナには、いくつかの実用的な利点があります。
- スペースの最適化:アンテナは製品内部に設置されており、外部に設置スペースを必要としません。
- 製品の外観の改善:日常の運用に長い伸縮アンテナは必要ありません。
- 機械的保護:内部に配置することで、偶発的な曲げや物理的衝撃への曝露を軽減します。
- 柔軟な統合:カスタマイズされた寸法により、さまざまなエンクロージャのレイアウトに対応できます。
- 一貫したアセンブリ:定義された内部取り付け位置により、標準化された生産をサポートできます。
- アプリケーションの多様性:同じ基本的なアンテナ概念をさまざまな電子製品に適用できます。
これらの利点は、コンパクトな筐体に FM ラジオと最新のワイヤレスおよびデジタル機能を組み合わせたいと考えているメーカーにとって特に重要です。
内蔵FMアンテナを使用できる製品は何ですか?
応用範囲は従来のスタンドアロン無線機よりも広いです。 As long as the electronic system includes an FM receiving function and provides an appropriate installation environment, an internal antenna can be considered.
| 応用 | 一般的な要件 | 内蔵アンテナの利点 |
|---|---|---|
| カーオーディオ | コンパクトなコントロールユニットで安定したFM受信を実現 | 隠し設置 |
| Bluetoothスピーカー | ワイヤレスオーディオと組み合わせたFM機能 | スペース効率の高い設計 |
| 携帯ラジオ | コンパクトな筐体とポータブル操作 | 外付け部品の削減 |
| 目覚まし時計 | FMラジオ機能を内蔵 | きれいな製品外観 |
| スマートオーディオ機器 | 1 つの筐体内に複数の機能を搭載 | 柔軟な内部配置 |
| 専用受信機 | アプリケーション固有の RF 統合 | カスタマイズ可能な構成 |
FM 受信パフォーマンスに影響を与える要因は何ですか?
正しい公称周波数を持つアンテナを選択することは最初のステップにすぎません。実際のパフォーマンスは、いくつかの追加要因によって影響を受ける可能性があります。
1. 設置場所
アンテナは、RF 信号を効果的に受信できる場所に配置する必要があります。大きな導電性部品や高ノイズ回路の隣に設置すると、実用的な性能が低下する可能性があります。
2. PCB レイアウト
PCB はアンテナの電磁環境に影響を与える可能性があります。 Engineers should consider the distance between the antenna and processors, switching power supplies, high-speed interfaces, and other potential interference sources.
3. 筐体の材質
一般に、プラスチックおよび非導電性のハウジングは、金属製のエンクロージャとは異なる RF 環境を提供します。したがって、最終的なハウジングはプロトタイプのテストに含める必要があります。
4. ケーブルの配線
アンテナのリード線は慎重に配線し、不要な電気ノイズ源から遠ざける必要があります。一貫したケーブル配線は、再現可能な生産パフォーマンスの維持にも役立ちます。
5. 受信感度
アンテナは受信回路のあらゆる制限を補償できるわけではありません。製品開発時には、アンテナ特性と受信機の性能を合わせて評価する必要があります。
購入者はどの仕様を比較する必要がありますか?
FM アンテナを調達する場合、購入チームは見積もりを依頼する前に技術仕様書を作成する必要があります。これにより、サプライヤーの比較がより有意義になり、価格のみに基づいてコンポーネントを選択するリスクが軽減されます。
| 仕様 | 推奨評価 | 購入の重要性 |
|---|---|---|
| 周波数範囲 | 必要なFMバンドとの互換性を確認する | 不可欠 |
| フェライト材質 | 素材と一貫性を評価する | 高い |
| コイル巻線 | 巻き取り精度と再現性を確認する | 高い |
| 寸法 | 利用可能な内部スペースに合わせてください | 不可欠 |
| リードの長さ | PCB とアセンブリ要件を確認する | 中くらい |
| コネクタ | 電気的および機械的互換性を検証する | 高い |
| 温度範囲 | 動作環境に合わせてください | 中～高 |
| カスタマイズ | OEM 仕様がサポートされているかどうかを確認する | 高い |
大量生産の場合、バイヤーはサンプル承認手順、受入検査、生産の一貫性、梱包、リードタイム、技術サポートも考慮する必要があります。
エンジニアはアンテナを製品にどのように統合できますか?
アンテナ統合プロセスを成功させるには、最終的なエンクロージャがフリーズする前に開始する必要があります。アンテナ サプライヤー、PCB エンジニア、機械エンジニア、製品メーカーの間で早期に調整することで、高価な再設計を防ぐことができます。
- RF 要件を定義します。ターゲットの FM 周波数範囲と受信機のアーキテクチャを確立します。
- 設置スペースを確保します:機械的なレイアウトを完了する前に、アンテナの位置を特定します。
- 図面を提供します:利用可能な寸法と接続要件をアンテナのメーカーと共有します。
- サンプルを開発します。目的の製品でカスタマイズされたアンテナのプロトタイプを評価します。
- 完全なアセンブリをテストします。実際の動作条件で受信を測定します。
- 製造仕様を最終決定します。ロックの寸法、巻線パラメータ、ケーブル、コネクタ、および検査基準。
製品の外側で測定されたアンテナの性能は、アンテナが最終筐体の内部に取り付けられた後の性能を表していない可能性があるため、プロトタイプのテストは特に重要です。
FM アンテナのサプライヤーには何を求めるべきですか?
適切なサプライヤーは、カタログ コンポーネント以上のものを提供できる必要があります。 OEM および ODM プロジェクトの場合、技術的なコミュニケーションとカスタマイズ機能が、基本的なアンテナ仕様と同様に重要になる場合があります。
中国のアンテナ メーカーまたはサプライヤーを評価する場合は、次の点を考慮してください。
- FM およびその他の RF アンテナ コンポーネントの製造経験。
- フェライトコアの寸法と巻線構造をカスタマイズする機能。
- コイル巻線や部品の組み立てを安定制御。
- ケーブル、ピン、コネクタをカスタマイズする機能。
- 量産前のサンプル開発。
- 明確な技術図面と製品仕様。
- 生産バッチの品質検査手順。
- 製品開発中のレスポンシブなコミュニケーション。
銭母 focuses on antenna development and manufacturing for different electronic applications.カスタマイズされたアプローチにより、お客様は、製品ソリューションを最終決定する前に、周波数要件、設置寸法、接続方法、その他のプロジェクト固有のパラメーターについて話し合うことができます。
内蔵 FM ラジオ アンテナに関するよくある質問
内蔵 FM ラジオ アンテナは外部伸縮アンテナの代わりに使用できますか?
多くの小型電子製品では、従来の伸縮式アンテナの代わりに内蔵アンテナを使用できます。ただし、最終的な選択は受信機の設計、製品構造、設置スペース、必要な受信性能によって異なります。
通常、どの FM 周波数範囲がサポートされていますか?
多くの商用 FM ラジオ アプリケーションは 88 ～ 108 MHz の範囲内で動作します。正確なアンテナ設計は、必要な周波数範囲と受信回路に適合させる必要があります。
アンテナを小型の筐体に合わせてカスタマイズできますか?
はい。カスタマイズにより、フェライトの寸法、コイル構造、リード線の長さ、端子構成、その他の機械的要件に対応できます。設置スペースが非常に限られている場合は、プロトタイプのテストをお勧めします。
アンテナの配置はラジオ受信に影響しますか?
はい。配置は大きな影響を与える可能性があります。近くの金属コンポーネント、電源回路、プロセッサ、PCB トレース、バッテリー、およびケーブルにより、アンテナの周囲の電磁環境が変化する可能性があります。
完成した製品の内部でアンテナをテストする必要がありますか?
はい。実際のエンクロージャ内でアンテナをテストすると、アンテナを独立したコンポーネントとしてテストするよりも、最終的な受信パフォーマンスに関するより現実的な情報が得られます。
標準モデルではなくカスタマイズされたアンテナを選択する理由は何ですか?
A customized model can be designed around the specific dimensions, receiver interface, installation location, and mechanical constraints of the product.これにより、統合が容易になり、構造変更の必要性が減ります。
内蔵 FM ラジオ アンテナはあなたの製品に適していますか?
スペース、外観、信頼性、RF 機能を共存させる必要がある最新の電子製品の場合、内蔵アンテナは従来の外部設計に代わる実用的な選択肢となります。その成功は、フェライトの選択、コイル巻線、周波数要件、PCB 設計、設置位置、エンクロージャ構造、最終製品テストを含む完全なエンジニアリング プロセスにかかっています。
銭母 は、オーディオ機器、自動車エレクトロニクス、ポータブル ラジオ、Bluetooth スピーカー、その他の FM 対応デバイスを開発するメーカー向けに、カスタマイズされた内蔵 FM ラジオ アンテナ ソリューションを提供しています。 If you have a specific frequency range, enclosure size, cable requirement, or receiver interface,お問い合わせプロジェクトについて話し合い、製品要件に合ったアンテナ構成を開発します。
