NFCアンテナ

NFC一体型ソフトアンテナとは何ですか?アクティブアンテナとは何ですか?

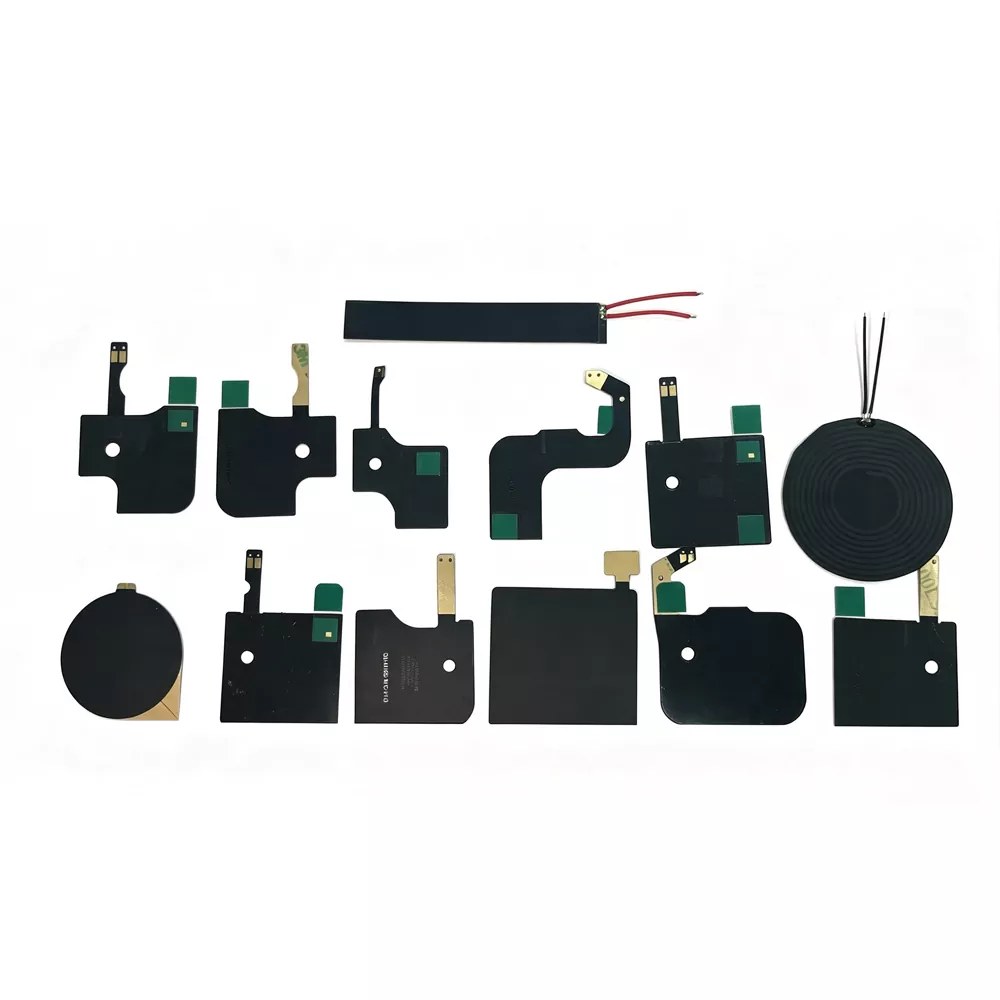

1.1 NFC内蔵ソフトアンテナ（FPCフレキシブルアンテナ）

NFC 内蔵フレキシブル アンテナ (NFC フレキシブル プリント回路アンテナ) は、フレキシブル プリント基板 (FPC) 基板上に製造され、13.56 MHz の周波数帯域で動作するように設計された NFC アンテナの一種です。導電性コイル材料として電解銅を使用し、精密エッチングプロセスを採用して、特定の巻き数と幾何学的構造を備えたカスタマイズされたコイルパターンを形成します。このフレキシブル アンテナは、絶縁層としてフェライト磁性フィルムと組み合わせることで、3M の接着剤または剥離取り付けソリューションを使用して電子デバイスに簡単に組み込むことができます。

コアコンポーネント:

- FPC基板：厚さ0.14～0.27mmの軽量かつ曲げやすい特性を備えたフレキシブル基板材料です。

- 銅コイル:電解銅エッチングによって製造されるコイル構造は、アンテナのインダクタンスと共振周波数の性能を決定します。

- フェライト層:金属干渉を軽減し、磁界分離を改善し、信号伝送の指向性を高める高透磁率磁性材料。

- 粘着層:3M独自の粘着材を使用しており、確実な接着力と優れた耐高温性を実現しています。

- 接続方法:IPEX 端子、はんだ付けヘッド、スプリングコンタクト、その他のカスタマイズされたインターフェイスなど、さまざまな接続オプションをサポートします。

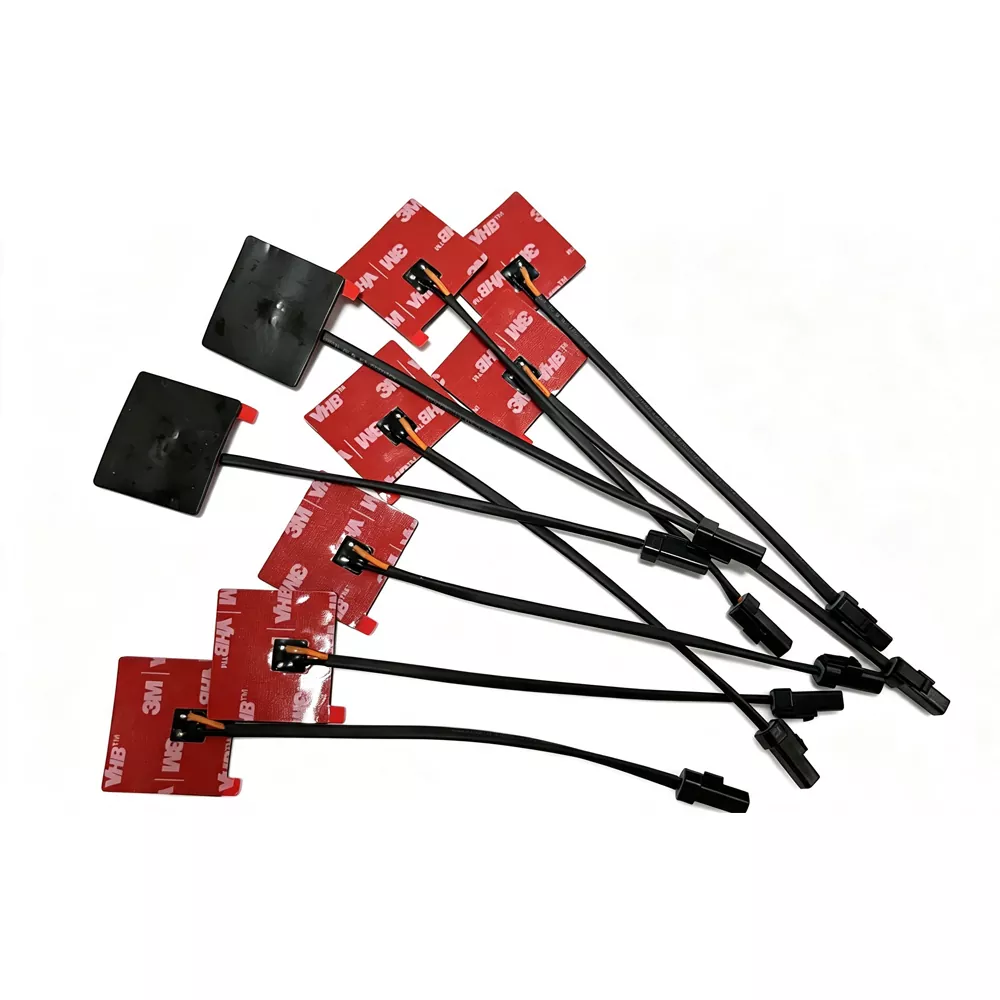

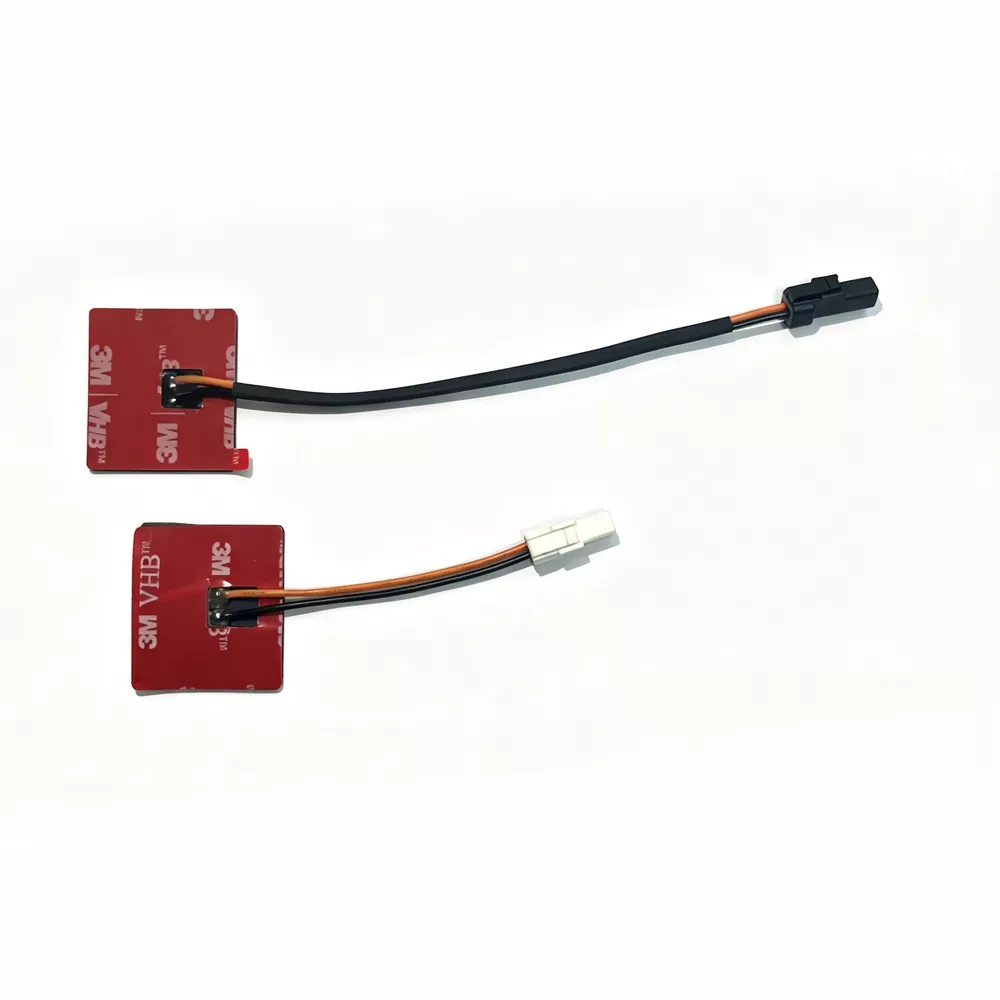

1.2 NFCアクティブアンテナ

アクティブ NFC アンテナは、従来の NFC アンテナに基づいて、アクティブ非接触フロントエンドまたは信号増幅/駆動回路を統合したアンテナ システムを指します。

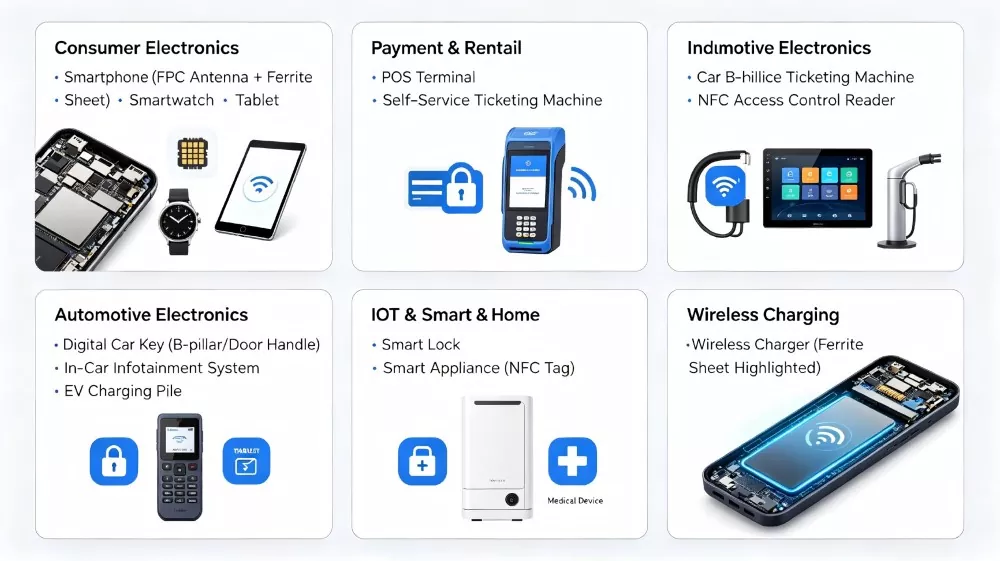

適用デバイス

Qianmu Communication の NFC アンテナを選ぶ理由?

1. 超薄型で柔軟な設計 - 厚さは 0.14 ～ 0.27 mm と薄く、超薄型デバイスや柔軟な設置要件に最適です。

2. フェライト絶縁層 - 標準フェライトが含まれており、金属環境からの干渉を効果的にシールドします。

3. 複数の取り付け方法 - 3M 粘着バッキング (取り外し可能な接着剤)、IPEX 端子、はんだ付けなどのさまざまなオプションをサポートします。

4. 幅広い温度動作 - 動作温度範囲：-40℃～+85℃

5. 規格に完全準拠 - RoHS 環境規格に適合

6. カスタマイズされたサービス - 寸法、形状、コイルの巻き数、インダクタンス値などを完全にカスタマイズ可能なサポート。

7. 迅速な納品 - 迅速なサンプル生産と効率的な大量生産の納品。

8. プロフェッショナルなシミュレーション サポート - 電磁シミュレーションとマシン全体の最適化に関する推奨事項を提供します。

RF の動作とシステムレベルの考慮事項

NFC アンテナの性能は、その基本的な電気仕様だけでなく、最終的なデバイス構造によって作成される全体的な電磁環境にも依存します。材料の選択、内部レイアウト、周囲のコンポーネントなどの要因は、アンテナの効率と通信の安定性に大きな影響を与える可能性があります。

1. メタルデチューンエフェクト

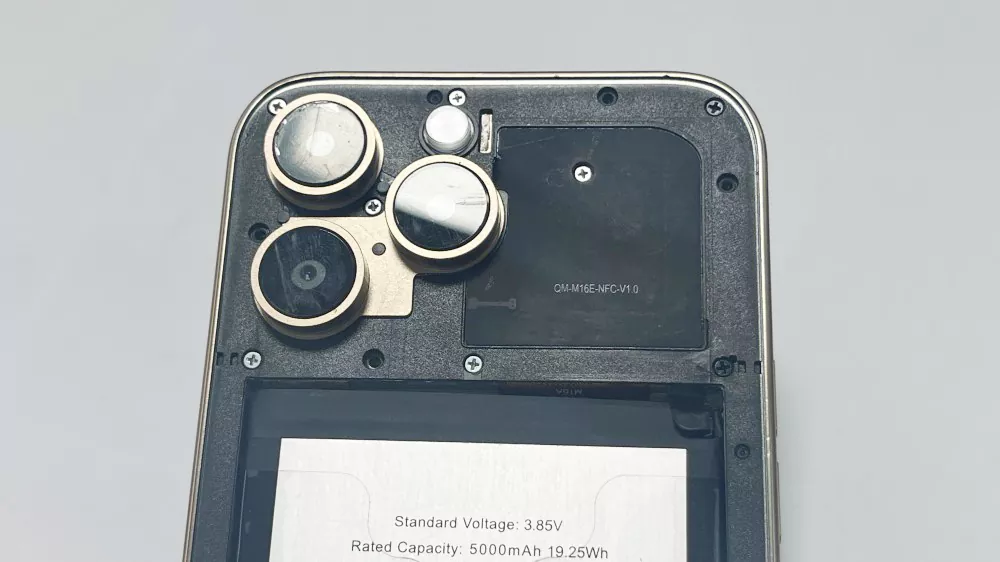

アンテナがバッテリー、シールド カバー、機械フレームなどの金属コンポーネントの近くに設置されている場合、誘導された渦電流によって電磁特性が変化し、共振周波数がシフトする可能性があります。フェライトが適切に絶縁されていないと、この離調効果により、共振偏差、結合性能の低下、通信の信頼性の低下が生じる可能性があります。

2. 界磁安定化におけるフェライト層の機能

フェライト磁性層は、干渉から保護するだけではありません。また、磁場をアンテナの非金属側に向けることにより、磁束誘導層としても機能します。これにより、結合効率が向上し、信号伝送が最適化され、金属部品が近くにあるアプリケーションでのエネルギー損失を最小限に抑えることができます。

3. インピーダンス整合感度

13.56 MHz で動作する NFC システムは、筐体の設計、接着剤の厚さ、コイルの変形の変化に敏感であるため、正確なインピーダンス整合が必要です。機械構造のわずかな変動が共振点や Q 値の性能に影響を与える可能性があるため、アンテナ統合後にシステムレベルの調整が必要になります。

4. デバイスアーキテクチャとの結合

アンテナの性能は、プラスチック ハウジング、ガラス カバー、PCB スタック構造など、周囲の材料の誘電特性にも影響されます。誘電率が高い材料では追加の寄生容量が発生する可能性があり、その結果、帯域幅が狭くなり、通信マージンが減少します。

5. アクティブ システムとパッシブ システムの影響

アクティブ NFC アンテナ構成の場合、駆動回路は電磁場の分布と強度に直接影響します。このアプローチでは通信距離を延長できますが、負荷の変化に対する感度も高まるため、接地、シールド、およびシステム全体の設計をより正確に制御する必要があります。

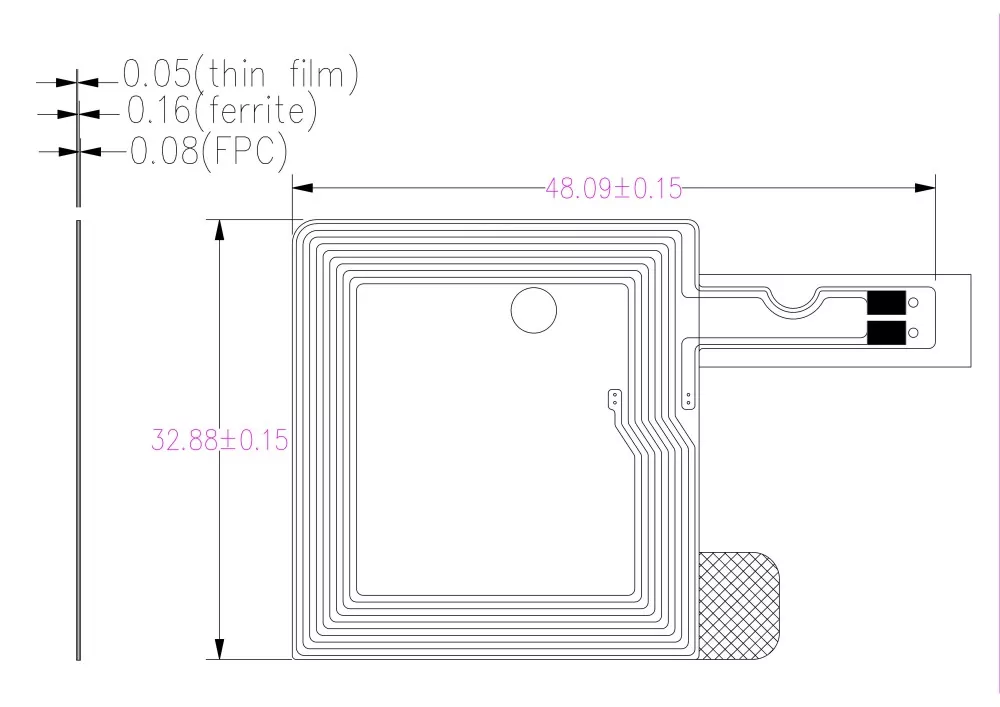

技術仕様

競合他社との比較: Qianmu Communications の差別化された利点

インストールガイド

接着剤による取り付け (FPC フレキシブル アンテナ)

これは、最も一般的に使用される NFC アンテナの取り付け方法です。

インストール手順:

1. 表面を清掃します - アルコール ワイプを使用して設置領域 (デバイス ケースの内面またはバッテリー表面) を清掃し、油やほこりがないことを確認します。

2. リリースライナーを剥がします - アンテナの背面から 3M 粘着保護フィルムを慎重に剥がします。

3. 位置合わせと位置決め - アンテナを指定された設置場所に合わせて、コイル領域に障害物がないことを確認します。

4. 中心から端に向かってしっかりと均一に押して、気泡を取り除きます。

5. 硬化と待機 - 最適な接着強度を達成するために 24 時間放置します。

インストールに関するメモ:

お客様のレビュー

「Qianmu Communications の NFC 内蔵ソフト アンテナは、当社の新しいスマートフォン モデルで安定したパフォーマンスを実証し、85 mm の読み取り範囲を達成しました。フェライト層はバッテリーの干渉を効果的にシールドし、量産全体にわたる品質の一貫性は優れています。」 - ブランドメーカー、深センJunge Technology Co., Ltd.

「POS 端末で使用されるアクティブ NFC アンテナには、高い信頼性と強力な RF フィールドが求められます。Qianmu Communication の製品は厳格な EMVCo テストに合格しており、すでに 300,000 ユニット以上を購入しています。」 – 広州中海達衛星航法技術有限公司決済端末メーカー

よくある質問

Q1: NFCの内蔵ソフトアンテナの動作周波数は何ですか?

A: NFC は、国際標準化された 13.56 MHz ±7 kHz の周波数帯域で動作します。これは、近距離無線データ転送用の近距離無線通信システムで一般的に使用されています。

Q2: 一般的な読み取り距離はどれくらいですか?

A: 通信範囲は、アンテナの設計、デバイスの構造、設置条件によって異なりますが、通常は数センチメートル、通常は約 5 ～ 8 cm に制限されます。

Q3: フェライトコアを備えた NFC アンテナが必要になるのはどのような場合ですか?

A: アンテナをバッテリーの表面、金属筐体の近く、または金属部品のある環境に設置する必要がある場合は、フェライト層を備えたアンテナを使用することが不可欠です。フェライト層は、金属によって引き起こされる逆渦電流干渉を効果的に分離できます。

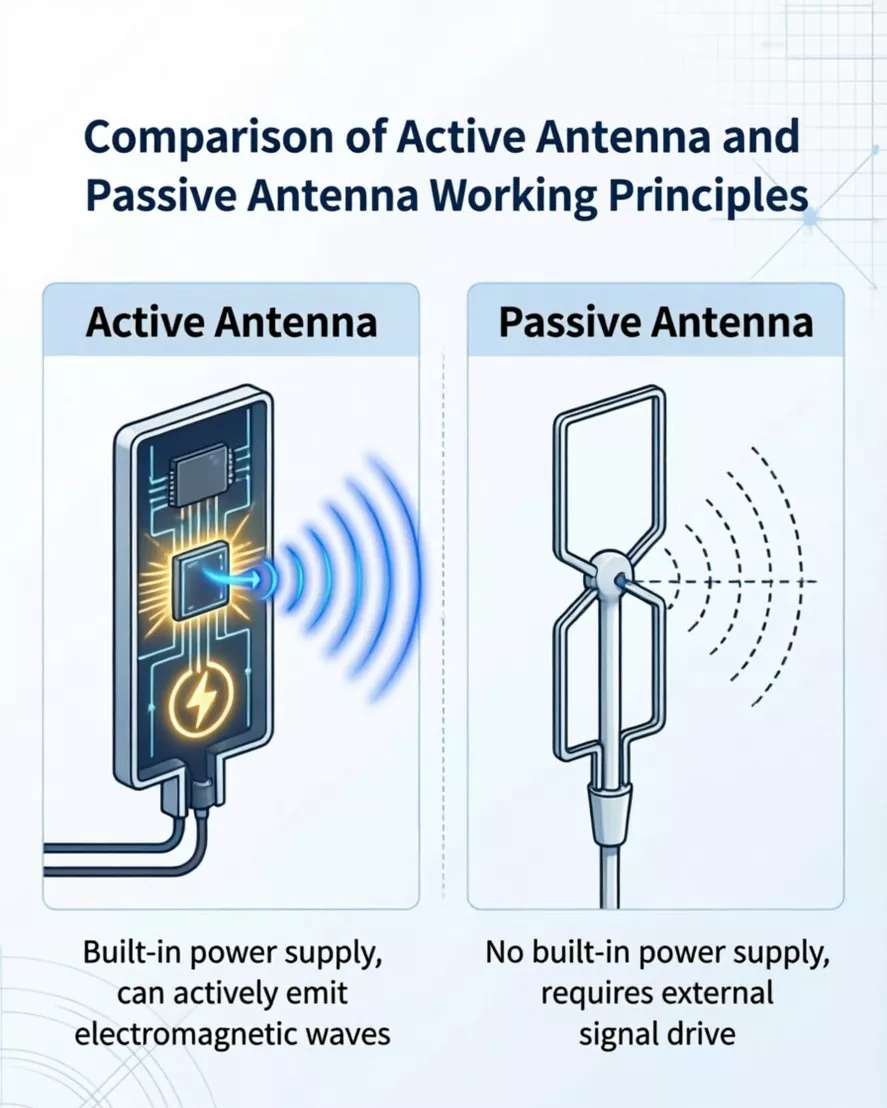

Q4: NFC内蔵ソフトアンテナとアクティブアンテナの違いは何ですか?

A: 内蔵パッシブ アンテナは、リーダー/ライターからの磁界誘導に依存して動作する受動コンポーネントであり、標準的な NFC アプリケーションに適しています。アクティブ アンテナには信号増幅回路と駆動回路が統合されており、より強力な RF フィールドをアクティブに生成できるため、より堅牢な信号を必要とする決済端末などのシナリオに最適です。

Q5: サイズや形状のカスタマイズは可能ですか?

A: はい、Qianmu Communications は、長方形、円形、不規則な形状を含むあらゆるサイズのカスタム デザインをサポートしています。

Q6: どのインダクタンス範囲が一般的に使用されますか?

A: 一般的な設計は、チューニングとインピーダンス整合の要件に応じて、約 1 ～ 2 μH のインダクタンス範囲内に収まります。

Q7: 一般的な設置方法は何ですか?

A: 主な取り付け方法は 3 つあります。① 3M 粘着バッキング (FPC フレキシブル アンテナ - 最も一般的に使用されます)。 ②IPEXコネクタ(プラグインタイプ); ③ はんだ付けして取り付けます。

Q8: Qianmu Communication は貿易業者ですか、それとも工場ですか?

A: Qianmu Communications は研究開発、生産、販売を一貫して行うメーカーです。単なる商社にとどまらず、自社工場を有し、充実した生産ラインと堅牢な品質管理体制を整えております。
