内蔵FMラジオアンテナ

内蔵 FM ラジオ アンテナは、88 ～ 108 MHz FM 放送アプリケーション向けに設計されたコンパクトな RF 受信コンポーネントです。フェライトコアと精密なコイル巻線構造により、カーオーディオ、Bluetoothスピーカー、ポータブルラジオなどのFM対応電子機器に確実な受信性能を発揮します。

内蔵FMラジオアンテナとは何ですか?

内蔵 FM ラジオ アンテナは、FM 放送信号を受信するために電子デバイスに統合された内部パッシブ アンテナ モジュールです。主に高透磁率フェライトコア、精密巻きエナメル銅線、絶縁保護層、接続端子で構成されています。

従来の外部伸縮アンテナと比較して、このアンテナはフェライトコアを使用した磁気誘導設計を採用し、高周波磁界を集中させ、信号受信効率を向上させます。そのコンパクトな構造により、メーカーはすっきりとした製品の外観を維持しながら、スペースが限られたデバイスに FM 受信機能を組み込むことができます。

動作原理

内蔵 FM ラジオアンテナの動作原理は、電磁誘導と磁界共鳴に基づいています。その性能は、スペクトラムアナライザーやシグナルテスターなどの専門機器を用いた実践的なテストによって検証できます。

1. 磁界集中

高透磁率のフェライト コアは、高周波磁場を効率的に集中させるように設計されており、アンテナが 88 ～ 108 MHz の周波数範囲内の FM 電磁信号を捕捉できるようになります。この構造により、微弱な信号の受信能力が向上し、従来のアンテナに比べ長距離伝送による信号の減衰が軽減されます。

2. 電磁変換

フェライトコアの周囲に精密に巻かれたエナメル線コイルが、捕捉した高周波磁場信号を電気信号に変換します。このプロセスにより、さらなる処理のために電磁波から無線周波数信号への効率的な変換が可能になります。

3. 周波数共振

コイルの巻き数と間隔を最適化することで、アンテナは標準の FM 周波数帯域に一致するように正確に調整されます。共振設計は、不要な干渉をフィルタリングし、信号の安定性を向上させ、ラジオ受信中にクリアな音質を維持するのに役立ちます。

4. 信号伝送

変換された電気信号は、専用のピンまたは接続ケーブルを介してデバイスの FM デコード回路に送信されます。信号の増幅とデコード後、クリアなオ​​ーディオ出力に変換され、安定した信頼性の高い FM ラジオのパフォーマンスが保証されます。

対応デバイス

 当社の内蔵 FM ラジオ アンテナは、FM ラジオ機能を備えた市場のほとんどの電子機器と互換性があります。民生用、商業用、産業用グレードのデバイスを幅広くサポートしています。具体的な対応機種は以下の通りです。

• 車載電子機器: 車載 MP3 プレーヤー、車載オーディオ/ビデオ ヘッド ユニット、車載 Bluetooth ラジオ、バス広報システム

• スマート ホーム デバイス: スマート スピーカー、Bluetooth スピーカー、壁掛けホーム オーディオ システム、BGM システム

• ポータブル デジタル デバイス: ポータブル ラジオ、カード スロット スピーカー、ビンテージ ラジオ機器、ポータブル屋外オーディオビジュアル端末

• 産業用通信機器: 産業用 FM 受信機、屋外放送基地局、セキュリティ インターホンおよび無線機器

• 小型家電アクセサリ: FM ラジオ目覚まし時計、防水バスルーム スピーカー、スマート キッチン オーディオビジュアル機器

製品選択ガイド

内蔵 FM ラジオ アンテナを選択するときは、価格だけを考慮すべきではありません。購入者は、アプリケーション要件、互換性、寸法、製造品質に基づいてアンテナを評価する必要があります。長年の業界経験に基づいて、当社は次の選択ガイドラインを提供します。

1. アプリケーション環境に基づいて選択する

標準モデルは、通常の動作条件における屋内電子機器に適しています。自動車および屋外アプリケーションの場合は、要求の厳しい環境でも信頼性の高いパフォーマンスを確保するために、耐熱性、耐振動性、および信号感度が強化されたカスタマイズされたモデルをお勧めします。

2. 周波数と電気的互換性を確認する

購入する前に、デバイスの FM 周波数範囲と回路要件を確認してください。標準の FM 帯域は 88 ～ 108 MHz、標準インピーダンスは 50Ω です。特殊な用途には、カスタマイズされた周波数調整が可能です。

3. 設置スペースと寸法を考慮する

機器内の設置スペースに応じて、適切なフェライトコアのサイズ、コイルの設計、ケーブル長を選択してください。内部スペースが限られている用途には、コンパクトなカスタマイズ バージョンをご利用いただけます。

4. 材料の品質と製造プロセスの評価

高品質のアンテナは通常、純銅の巻線、高透磁率のフェライト コア、信頼性の高い絶縁構造を使用します。低品質のアンテナは、動作中に不安定な受信、信号損失、ノイズ、または電気的故障を引き起こす可能性があります。

5. 調達要件の一致

少量プロジェクトの場合は、テストと検証用の標準サンプルをご利用いただけます。大量注文の場合は、お客様の要件に応じてカスタマイズされた仕様、梱包、ラベル貼り付け、および OEM 製造サービスを提供できます。

よくある質問

Q1: FM 巻線アンテナの寸法やワイヤーの長さはカスタマイズできますか?

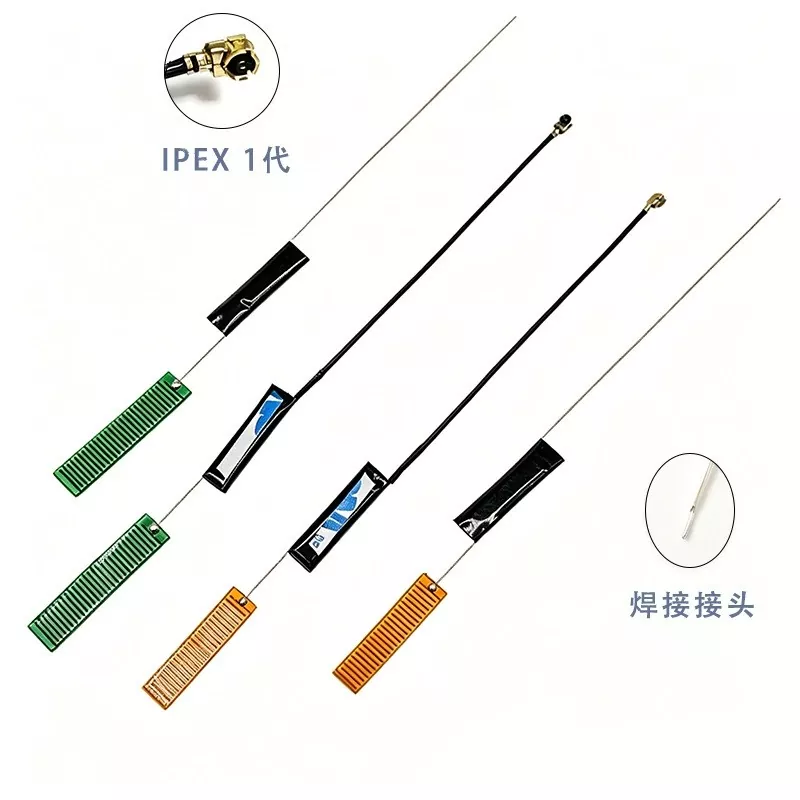

A: はい。内蔵 FM ラジオ アンテナの直接メーカーとして、当社はコア サイズ、巻線数、リード長、コネクタ タイプ、ピン材質の包括的なカスタマイズをサポートしています。

Q2: 標準アンテナと比較して、このアンテナは電波受信を大幅に改善しますか?

A: パフォーマンスが大幅に向上しました。実際のテストでは、優れた抗干渉機能により信号感度が 35% 以上向上し、建物の障害物、電磁干渉、郊外地域の弱い信号によって引き起こされるチャネル クロストーク、静的ノイズ、信号ドロップアウトを効果的に解決することが示されています。

Q3: 大量生産において一貫性を確保するにはどうすればよいですか?

A: 当社では自動巻線装置と完全な検査プロセスを使用し、重要な磁気パラメータを 100% テストして、すべてのアンテナのインダクタンスと Q 値が指定された許容範囲内にあることを確認します。

Q4: 内蔵アンテナで受信できる局が少なくなった場合、それは間違いなくアンテナのせいでしょうか?

A: 必ずしもそうではありません。受信可能な局の数は、アンテナの性能、整合回路、PCB レイアウト、無線チップの感度によって異なります。 Qianmu Communications は、実際の原因の特定に役立つ無料の RF 診断サービスを提供しています。
