次世代ワイヤレス オーディオ デバイスにフレキシブル ヘッドフォン アンテナが不可欠な理由

ワイヤレス イヤフォンやヘッドフォンが小型化、スマート化され、機能が豊富になるにつれて、信頼性の高いワイヤレス通信を維持する上でアンテナ設計がますます重要な役割を果たします。銭母を開発しますフレキシブルヘッドフォンアンテナTWS イヤフォン、ワイヤレス ヘッドフォン、骨伝導デバイス、その他のコンパクトな Bluetooth オーディオ製品向けに、スペースに制約のあるアプリケーション向けに柔軟で超薄型、カスタマイズ可能な RF ソリューションを提供します。

特にワイヤレスヘッドフォンが非常にコンパクトで不規則な内部空間で動作する必要がある場合、安定した Bluetooth 通信には信頼性の高いアンテナが不可欠です。あフレキシブルヘッドフォンアンテナは、精密な導電性放射パターンを備えたフレキシブルな PI または LCP 基板を使用しており、信頼性の高い RF 性能を維持しながらアンテナを曲面に適合させることができます。

目次

• 最新のヘッドフォンにおいてアンテナ設計がそれほど重要なのはなぜですか?
• フレキシブルヘッドフォンアンテナとは何ですか?
• フレキシブルヘッドフォンアンテナはどのように機能しますか?
• フレキシブルヘッドフォンアンテナの主な利点は何ですか?
• フレキシブルヘッドフォンアンテナはどこで使用できますか?
• 購入者はどのような技術仕様を考慮する必要がありますか?
• 従来のアンテナとどう違うのですか?
• メーカーは適切なアンテナをどのように選択すればよいでしょうか?
• 製造と RF テストが重要なのはなぜですか?
• よくある質問
• 結論

最新のヘッドフォンにおいてアンテナ設計がそれほど重要なのはなぜですか?

ワイヤレス ヘッドフォンは、無線周波数通信を利用して、スマートフォン、タブレット、コンピュータ、その他の Bluetooth 対応デバイスとオーディオおよび制御データを交換します。アンテナが占有する物理的スペースはわずかですが、その設計はワイヤレスのパフォーマンスに大きな影響を与える可能性があります。

最新の TWS イヤホンの内部環境は特に困難です。バッテリー、スピーカー、マイク、充電コンポーネント、プロセッサー、シールド構造、および機械コンポーネントはすべて、限られたスペースをめぐって競合しています。同時に、アンテナは人体の近くで動作するため、RF 伝播と信号特性に影響を与える可能性があります。

従来のアンテナ ソリューションでは、専用の PCB スペースまたは比較的広い設置面積が必要になる場合があります。フレキシブルなアンテナにより、エンジニアは曲面内面、バッテリーコンパートメント、ステム、またはその他の利用可能な領域に沿って放射素子をより自由に配置できます。

したがって、コンパクトな Bluetooth 製品を開発するメーカーにとって、アンテナの選択は、最終的なアセンブリ部品として扱うのではなく、機械設計および RF 設計の初期段階で考慮する必要があります。

フレキシブルヘッドフォンアンテナとは何ですか?

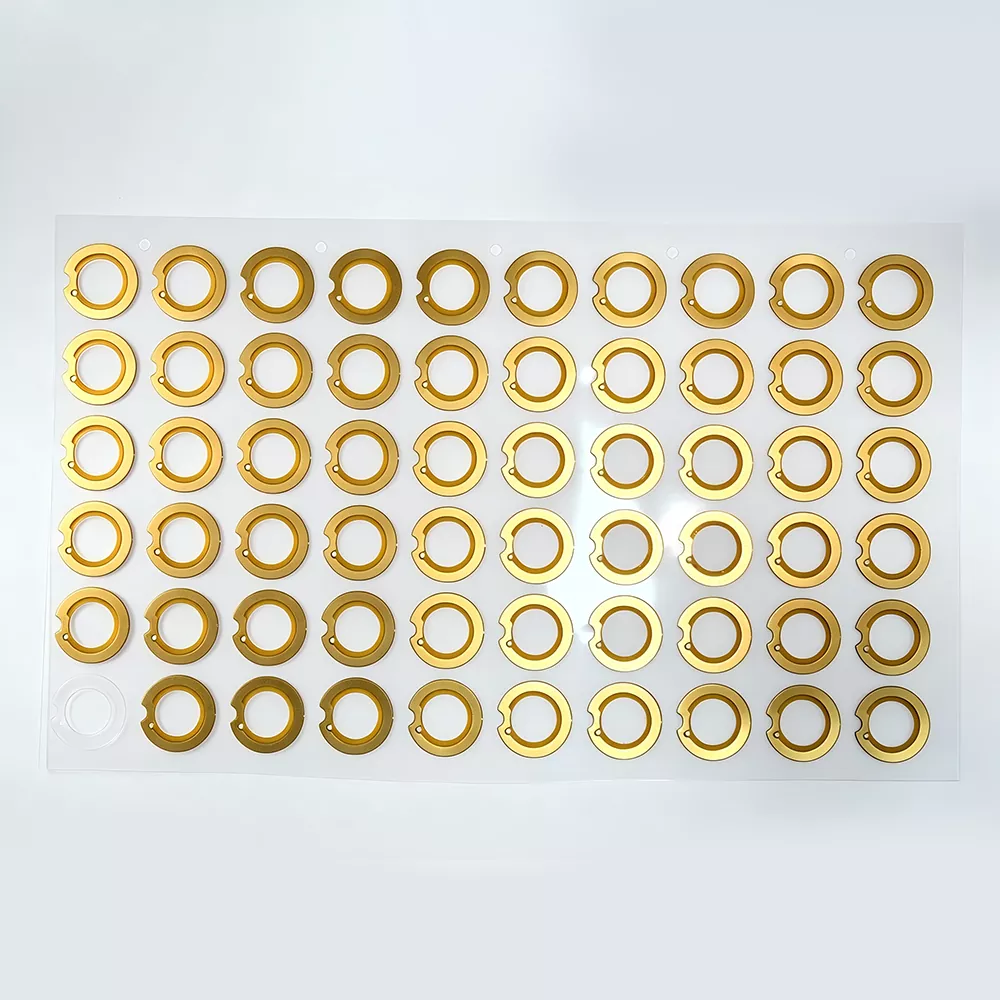

A フレキシブルヘッドフォンアンテナは、コンパクトなワイヤレス オーディオ デバイス用に設計された小型 RF アンテナです。一般に、精密な製造およびエッチングプロセスを通じて形成された導電性放射パターンを備えたフレキシブルな PI または LCP 基板が使用されます。

硬い PCB アンテナとは異なり、柔軟な構造は曲げることができ、曲面または不規則な表面に適合します。このため、利用可能なアンテナ キャビティが狭い、曲がっている、または従来の剛性コンポーネントでは対応することが難しい製品に特に適しています。

フレキシブル ヘッドフォン アンテナは通常、2.4 GHz Bluetooth ISM 帯域向けに設計されており、最新の Bluetooth アプリケーションをサポートできます。プロジェクトに応じて、メーカーは製品アーキテクチャに合わせてアンテナの寸法、基板、リード線の長さ、端子構成、設置方法をカスタマイズできます。

この設計の柔軟性により、FPC ベースのアンテナは、TWS イヤホン、ワイヤレス ヘッドフォン、骨伝導ヘッドフォン、ネックバンド デバイス、その他の小型ワイヤレス製品にとって特に魅力的になります。

フレキシブルヘッドフォンアンテナはどのように機能しますか?

フレキシブルヘッドフォンアンテナの動作原理は、電気 RF 信号を電磁波に変換し、周囲環境から電磁エネルギーを受け取ることに基づいています。

1. Bluetooth チップセットは高周波電気信号を生成します。
2. RF 信号は伝送路を通ってアンテナに向かって進みます。
3. 導電性放射パターンは電気信号を電磁エネルギーに変換します。
4. アンテナは信号を周囲環境に放射します。
5. 受信中に、アンテナはペアリングされた Bluetooth デバイスによって送信された電磁信号を捕捉します。
6. 受信した RF エネルギーは電気信号に変換され、Bluetooth 通信モジュールに転送されます。

ヘッドフォンとイヤフォンは人体の近くに装着されるため、アンテナのマッチング、接地、位置決めが特に重要です。人体、バッテリー、金属部品、筐体の材質はすべて、アンテナのインピーダンスと放射特性に影響を与える可能性があります。

したがって、適切な RF チューニングが不可欠です。適切に設計されたアンテナは、独立したコンポーネントとしてのみテストするのではなく、実際の製品エンクロージャ内で評価する必要があります。これは、エンジニアがデチューニングの影響を特定し、最終的なワイヤレス パフォーマンスを最適化するのに役立ちます。

フレキシブルヘッドフォンアンテナの主な利点は何ですか?

超薄型構造

スペースは、TWS イヤホン開発における最大の課題の 1 つです。柔軟な FPC アンテナ構造により、メーカーは過剰な機械体積を占有することなく、RF コンポーネントを狭いスペースに組み込むことができます。

構成に応じて、フレキシブル アンテナの厚さは約 0.12 ～ 0.30 mm で利用でき、一般的なオプションには 0.15 mm、0.20 mm、0.25 mm があります。これは、製品設計者が貴重な内部スペースを最適化するのに役立ちます。

優れた柔軟性

フレキシブル基板により、アンテナは湾曲した不規則な内面に追従できます。これは、従来の剛性アンテナが利用可能な構造に適合しない場合に特に役立ちます。

繰り返しの曲げや機械的な動きにさらされる製品の場合、曲げ耐久性も重要な考慮事項です。適切な基板の選択と接着剤の設計により、長期使用時の機械的信頼性が向上します。

安定した Bluetooth RF パフォーマンス

アンテナの性能は放射素子そのもの以外にも依存します。給電点の設計、接地、インピーダンス整合、設置位置、および近くのコンポーネントはすべて RF 特性に影響を与える可能性があります。

このため、プロのアンテナ サプライヤーは、単に標準アンテナを供給するのではなく、RF 設計のサポートと調整の推奨事項を提供できる必要があります。

簡単な組み立て

フレキシブル アンテナには耐熱性接着剤の裏地が付いているので、目的の内面に直接取り付けることができます。これにより、追加の機械的固定構造の必要性が減り、組み立てが簡素化されます。

高いカスタマイズ能力

ヘッドフォンのハウジングが異なれば、必要なアンテナの形状も異なります。カスタマイズされたソリューションは、以下のバリエーションに対応できます。

• アンテナの外形と寸法
• 動作周波数
• リード長さ
• コネクタと端子の種類
• PIまたはLCP基板
• 設置場所
• 曲げ半径
• 製品筐体構造

フレキシブルヘッドフォンアンテナはどこで使用できますか?

このテクノロジーは TWS イヤホンと強く関連していますが、フレキシブル アンテナは、より広範囲のコンパクト ワイヤレス オーディオ製品をサポートできます。

購入者はどのような技術仕様を考慮する必要がありますか?

中国のメーカーまたはサプライヤーからフレキシブル アンテナを調達する場合、購入者は電気的仕様と機械的仕様の両方を評価する必要があります。利用可能なスペースに適合するアンテナは、完成品の内部に取り付けられた後も RF チューニングが必要な場合があります。

これらの値は参考仕様として扱ってください。最終的な性能は、アンテナの設計、PCB レイアウト、接地構造、ハウジングの材質、設置位置、および全体的な RF アーキテクチャによって異なります。

従来のアンテナとどう違うのですか?

メーカーは通常、スプリング アンテナ、リジッド PCB アンテナ、フレキシブル FPC アンテナなど、いくつかのアンテナ テクノロジを検討する必要があります。最適なオプションは、製品アーキテクチャ、利用可能なスペース、コスト目標、RF 要件、および予想される生産量によって異なります。

不規則なハウジング構造または非常に限られた内部スペースを備えたイヤホンの場合、柔軟な FPC 構造は機械的統合に大きな利点をもたらします。これにより、アンテナ設計者は、製品構造全体を剛性のアンテナに対応させる必要がなく、既存のコンポーネントを活用して作業できるようになります。

メーカーは適切なアンテナをどのように選択すればよいでしょうか?

ヘッドフォン アンテナの選択は、一般的なアンテナ カタログではなく、完成品から始める必要があります。以下の要素は、メーカーがより信頼性の高い決定を下すのに役立ちます。

1. 利用可能なスペースを測定します。アンテナ キャビティの長さ、幅、高さ、曲線、および周囲のコンポーネントに関する正確な情報を提供します。
2. RF 要件を定義します。Bluetooth の周波数範囲、予想される通信距離、インピーダンス要件、アンテナの位置を確認します。
3. 住宅の材質を考えてみましょう。プラスチック、金属、バッテリー、シールドコンポーネント、その他の導電性構造は、RF 性能に影響を与える可能性があります。
4. 機械的要件を評価します。振動や動き、繰り返しの曲げにさらされる製品には、適切な柔軟性と取り付け性能が求められます。
5. 試作サンプルをリクエストしてください。実際のエンクロージャ内でアンテナをテストすると、アンテナを個別に評価するよりも有意義な結果が得られます。
6. 製造能力をレビューします。量産プロジェクトの場合は、品質の一貫性、RF テスト、カスタマイズ、文書化、および納品能力を評価します。

開発段階で正確な 2D または 3D 製品図面を提供すると、アンテナ メーカーは設計をより効率的に最適化できます。プロトタイプの検証は、ツーリングや量産の開始後に RF 問題が発見されるリスクを軽減するのに役立ちます。

製造と RF テストが重要なのはなぜですか?

アンテナの性能は製造の一貫性に大きく依存します。寸法、導電パターン、コネクタの位置、接着剤の配置、または基板の特性のわずかな変動が、最終的な RF 結果に影響を与える可能性があります。

したがって、経験豊富なアンテナ メーカーは、物理コンポーネント以上のものを提供する必要があります。 RF エンジニアリング、サンプル開発、インピーダンスマッチング、チューニング、製造検査、技術文書はすべて、より予測可能な製品開発プロセスに貢献します。

専門的な RF テストには、アプリケーション要件に応じた、電波暗室での性能検証、環境テスト、温度サイクル、機械的曲げテスト、その他の品質管理手順が含まれます。

国際的な調達では、文書化と品質保証も重要です。プロジェクトによっては、購入者は重要なコンプライアンス文書、検査報告書、梱包情報、商業文書、およびその他の輸出関連のサポートが必要になる場合があります。

よくある質問

Q1: フレキシブルヘッドフォンアンテナとは何ですか?

フレキシブル ヘッドフォン アンテナは、TWS イヤフォン、Bluetooth ヘッドフォン、骨伝導ヘッドフォン、ワイヤレス ヘッドセットなどのコンパクトなワイヤレス オーディオ製品用に設計された薄くて曲がる RF アンテナです。柔軟な基板により、湾曲した内面に適合します。

Q2: フレキシブルヘッドフォンアンテナは Bluetooth 5.3 をサポートできますか?

はい。適切に設計された 2.4 GHz アンテナは、RF レイアウト、インピーダンス整合、接地、および設置条件が正しく実装されている場合、Bluetooth 5.3 アプリケーションで使用できます。

Q3: アンテナの寸法はカスタマイズできますか?

はい。フレキシブルアンテナは製品の内部空間や機械構造に合わせてカスタマイズが可能です。プロジェクトの要件に応じて、長さ、幅、形状、厚さ、リードの長さ、コネクタの構成、取り付け方法などのパラメータを調整できます。

Q4: 一般的に入手可能な基板材料は何ですか?

PI と LCP は、一般的に使用されるフレキシブル アンテナ基板材料です。適切な材料は、必要な RF 特性、機械的柔軟性、温度条件、信頼性要件、および目標の製造コストによって異なります。

Q5: フレキシブル アンテナに接着剤を使用できますか?

はい。裏面に粘着剤が付いているため、アンテナを目的の内面に直接固定できるため、設置が簡単になります。接着剤のタイプは、動作温度、ハウジングの材質、組み立てプロセス、および予想される使用条件に従って選択する必要があります。

Q6: カスタマイズされたアンテナをリクエストする場合、購入者はどのような情報を提供する必要がありますか?

購入者は理想的には、製品図面、利用可能なアンテナスペース、PCB レイアウト情報、ターゲット周波数帯域、コネクタ要件、ハウジング材質、設置位置、機械的要件、および予想されるアプリケーション環境を提供する必要があります。この情報は、メーカーがより適切なアンテナ ソリューションを開発するのに役立ちます。

Q7: アンテナの性能を最終製品内でテストする必要があるのはなぜですか?

アンテナは単独では動作しません。バッテリー、PCB、金属部品、プラスチック筐体、接地構造、および人体はすべて、RF 性能に影響を与える可能性があります。したがって、最終的なエンクロージャ内のアンテナをテストすると、接続の安定性と全体的なワイヤレス パフォーマンスをより現実的に評価できます。

結論

より小型でよりインテリジェントなワイヤレス オーディオ製品への需要の高まりにより、アンテナ統合の課題はますます複雑になっています。あフレキシブルヘッドフォンアンテナは、コンパクトな寸法、機械的柔軟性、カスタマイズ可能な形状、および信頼性の高い Bluetooth RF パフォーマンスを組み合わせることで、効果的なソリューションを提供します。 TWS イヤフォン、骨伝導ヘッドフォン、ネックバンド デバイス、その他のコンパクトなワイヤレス製品では、柔軟なアンテナ技術により設計の自由度が高まり、メーカーが混雑した内部構造を克服できるようになります。

カスタマイズされたアンテナ ソリューションを調達する企業は、経験豊富なメーカーと提携することで、プロトタイプの開発、RF チューニング、テスト、量産を簡素化できます。新しいワイヤレス ヘッドフォン、TWS イヤフォン、または Bluetooth オーディオ製品を開発していて、特定の機械要件と RF 要件に適合するアンテナが必要な場合は、お問い合わせ図面、技術仕様、カスタマイズ要件、サンプル、生産計画について Qianmu アンテナ エンジニアリング チームと話し合うことができます。
