スプリングアンテナ

Qianmu Communication はプロのサプライヤーとして、カスタマイズされた高精度コイルスプリングアンテナサービスを提供します。高級素材を使用。炭素鋼ニッケルメッキリン青銅製で、優れた導電性と耐食性を誇ります。信頼できる中国メーカーIoT、リモコン、無線通信モジュールなどで幅広く使われている、試作から量産までワンストップでご提供します。

お問い合わせを送信

製品説明

スプリングアンテナ（ヘリカルアンテナとも呼ばれる）は、金属導体を螺旋状に巻いたアンテナ構造であり、らせん状に構成された金属導体を信号伝送の媒体として使用する。 50 オームのインピーダンス設計を特徴としており、内側の銅線 (信号の送受信に使用)、外側のシールドワイヤ (外部の電磁干渉をブロックするように設計)、および外側の絶縁層 (外部の静電容量とインダクタンスの影響を打ち消す) の 3 つの主要コンポーネントで構成されています。これらのコンポーネントが一緒になって、強力な耐干渉性能を備えた密閉システムを形成します。

Shenzhen Qianmu Communication Technology Co., Ltd.は、通信製品アンテナの研究開発、製造、販売を専門とする専門企業であり、長年にわたりアンテナ分野に深く携わっており、世界中の顧客に高品質のスプリングアンテナソリューションを提供することに尽力しています。

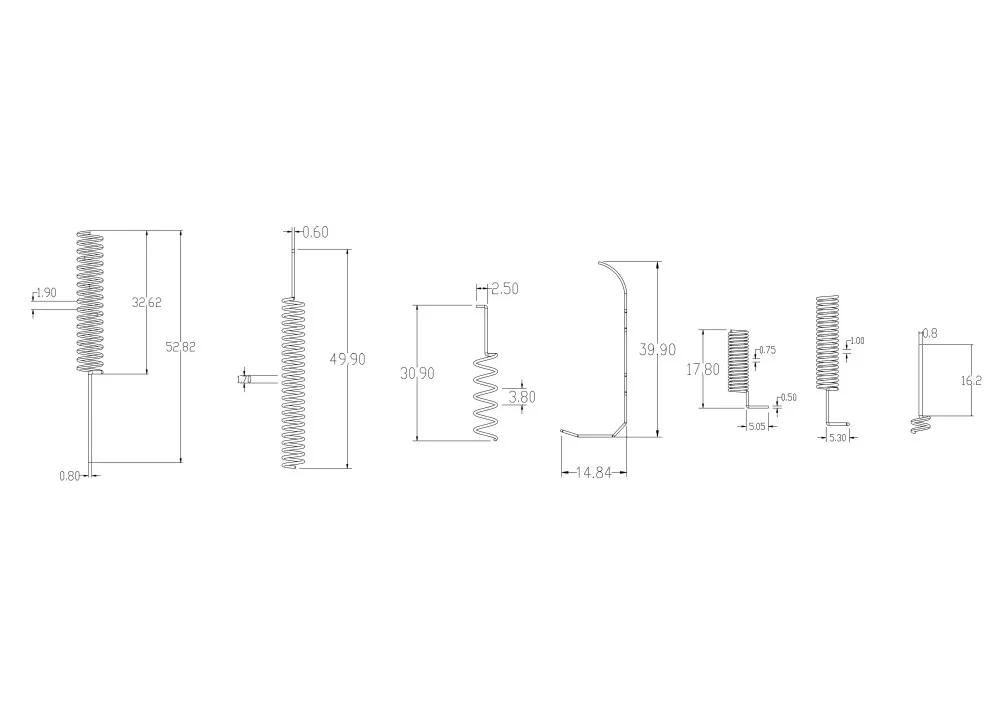

Spring Antenna

技術仕様

Qianmu Communication スプリングアンテナは、低周波から高周波までの複数の周波数帯域をカバーし、さまざまなアプリケーションシナリオの要件を満たします。主な技術パラメータは次のとおりです。

パラメータ項目	仕様範囲
周波数範囲	315MHz / 433MHz / 470MHz / 490MHz / 868MHz / 915MHz / 2.4GHz / GSM 824-2170MHz
得	0.8dBi～3.5dBi
インピーダンス	50オメガ
VSWR	≦1.5 ～ ≦1.8
分極	垂直偏波 / 円偏波
放射パターン	全方向性
電力容量	最大50W
動作温度	-40℃～+85℃
アンテナ効率	35～80％（設置環境により異なります）
材料	銅、金メッキ、ニッケルメッキなど

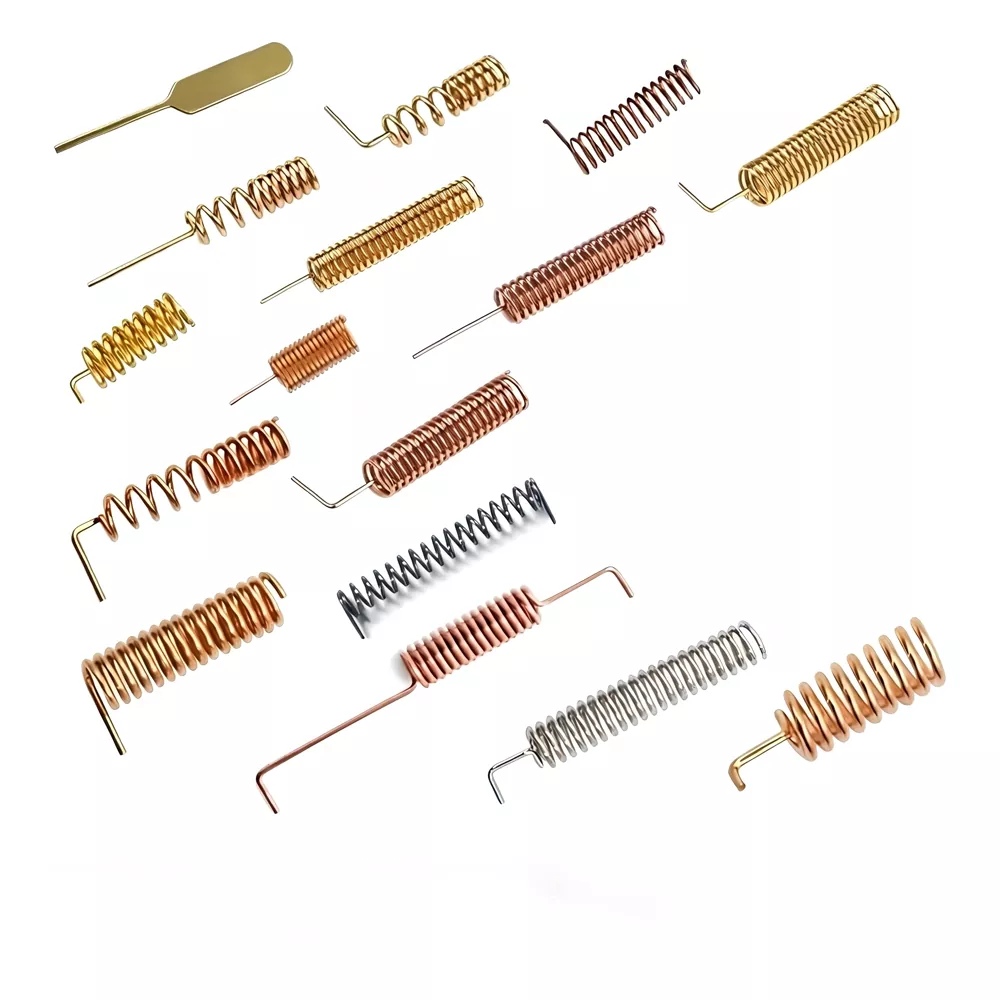

Spring Antenna

適用デバイス

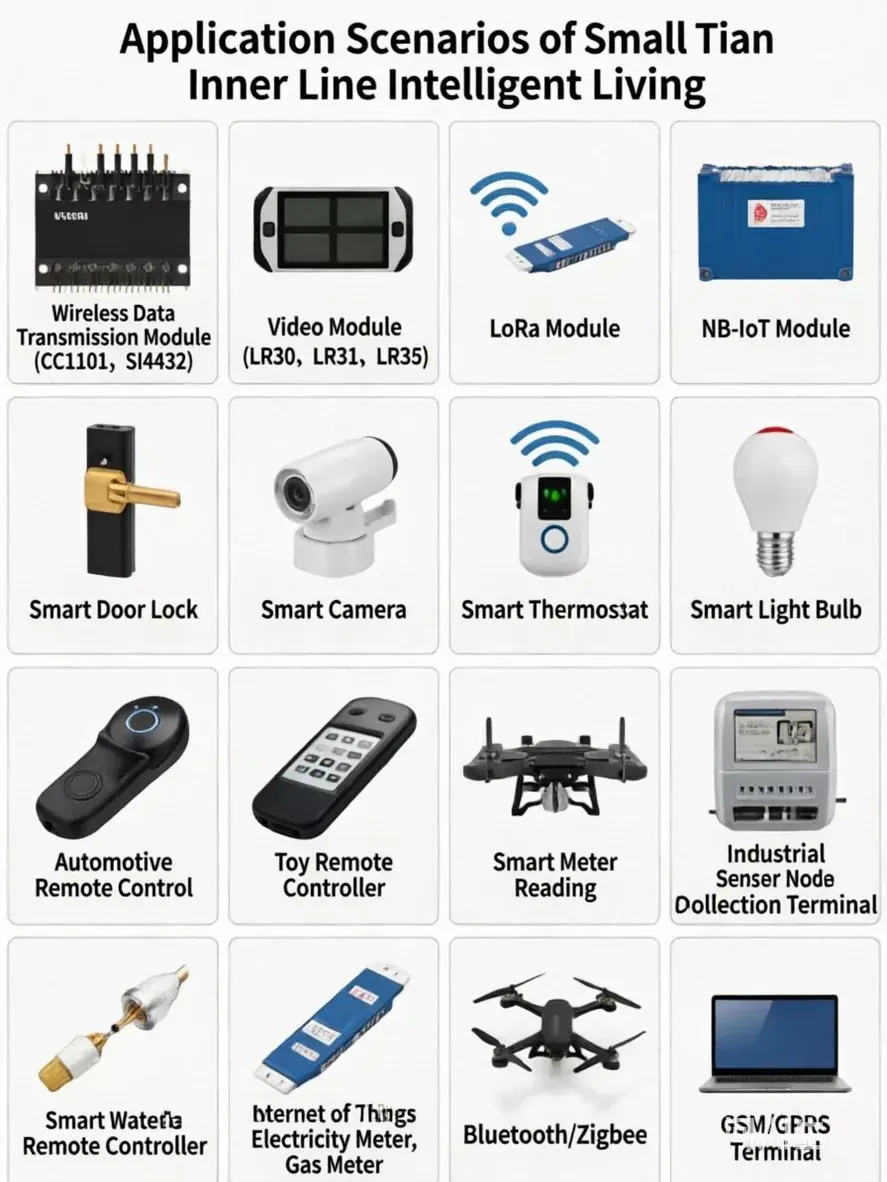

Qianmu 通信スプリングアンテナは、次のデバイスやシナリオで広く使用されています。

無線データ送信モジュール: CC1101、Si4432、およびその他の無線 RF モジュール

LoRa モジュール: LR30、LR31、LR36、およびその他の LoRa 通信モジュール

NB-IoTモジュール：NB-IoT無線通信端末

スマートホームデバイス: スマートドアロック、スマートカメラ、スマートサーモスタット、スマート電球など

ワイヤレスリモートコントロールデバイス: 車のリモートキー、おもちゃのリモートコントロール、産業用リモートコントロールなど

IoT端末：IoTセンサーノード、データ収集端末

スマートメーター: スマート水道メーター、電気メーター、ガスメーター

Bluetooth/Zigbee モジュール: Bluetooth ワイヤレス通信、Zigbee ネットワーキングデバイス

ドローンテレメトリ: 小型ドローンのデータリンク

GSM/GPRS デバイス: GSM モデム、リモート監視システム

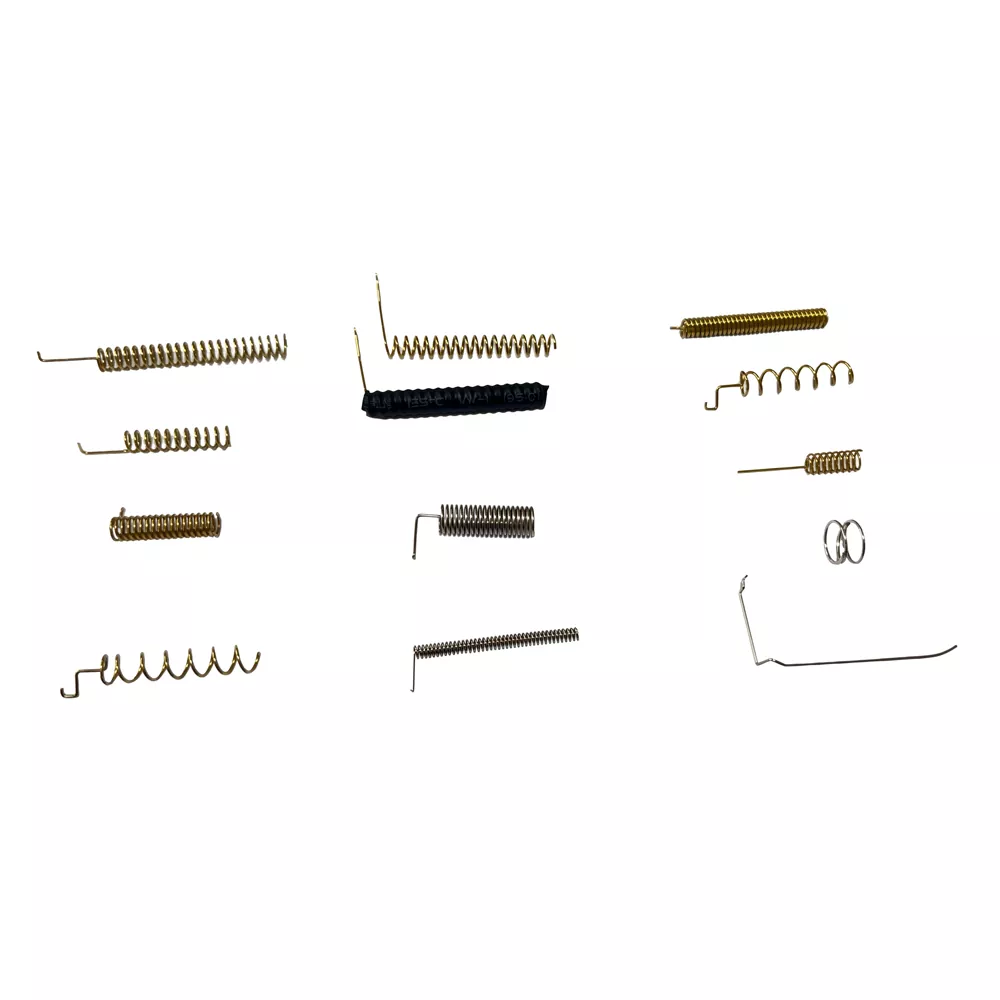

Spring Antenna

競合製品との比較

比較項目	Qianmu通信スプリングアンテナ	PCB アンテナ	外部ロッドアンテナ
得	0.8～3.5dBi	2~6dBi	比較的高い
全方向性のパフォーマンス	★★★★★素晴らしい	★★☆ 指向性が強い	★★★★ 良い
サイズ	★★★★ コンパクト	★★★★★超小型	★★☆ 大
耐干渉性能	★★★★★強い	★★★ 平均的	★★★★ 比較的強い
設置の柔軟性	★★★★★ 非常に柔軟	★★★ PCB のみで修正	★★★ 外部設置が必要です
料金	★★★★ 中程度	★★★★★ 低い	★★☆ 比較的高い
設計変更	★★★★ フレキシブル	★★☆ PCB再作成が必要	★★★ 普通

Qianmu Communication スプリングアンテナは、全方向性のカバレッジ、干渉防止機能、設置の柔軟性、全体的なコストの最適なバランスを実現しており、IoT および無線通信デバイスにとって理想的な内蔵アンテナの選択肢となっています。

インストールガイド

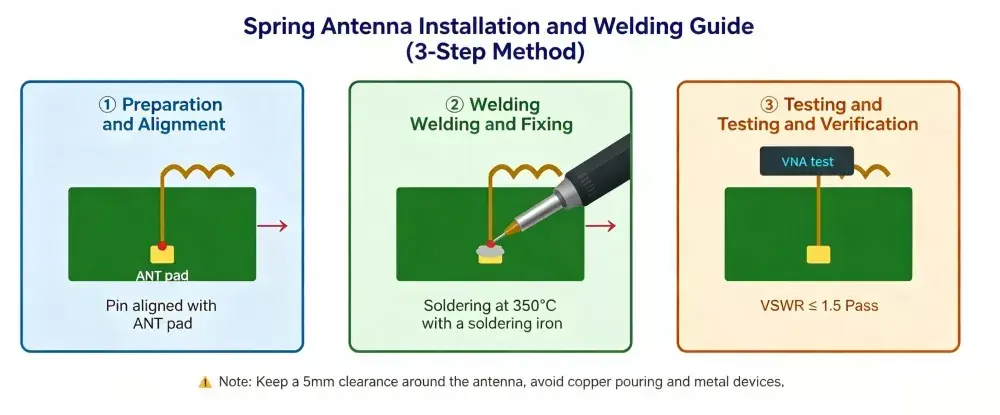

ステップ 1: 溶接の準備をする

スプリングアンテナの端にあるピン (通常は単一のピンまたははんだパッド) を、PCB 上に確保されている ANT はんだパッドと位置合わせします。適切な信号伝送を確保するには、はんだパッドを 50 オームのマイクロストリップラインやコプレーナ導波管などの RF 給電線に接続する必要があります。

ステップ 2: 溶接と固定

フック状の部分を折り曲げて無線モジュールのANTピンに接続し、半田付け作業を確実に完了させてください。標準的な表面実装アセンブリプロセスと互換性があるため、リフローはんだ付けが推奨されます。

ステップ 3: 検査とテスト

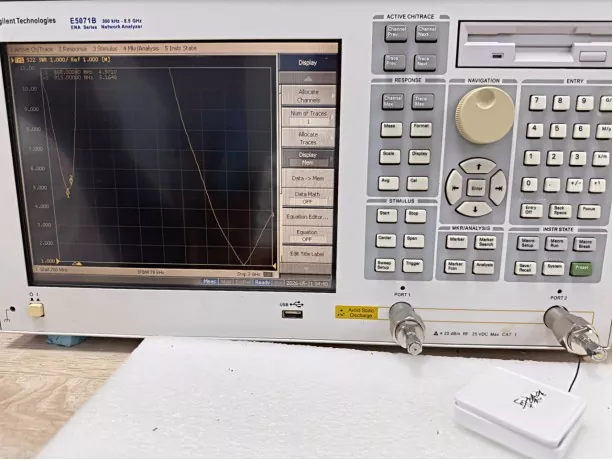

はんだ付け後、ベクトルネットワークアナライザーを使用して電圧定在波比 (VSWR) を測定し、RF 性能が要求仕様を満たしていることを確認します。

Spring Antenna

注意事項

1. クリアランスゾーンを維持します。アンテナの半径 5 mm 以内にワイヤを配線したり、金属コンポーネントを配置したりしないでください。バッテリーやシールドカバーを底面から10mm以上覆わないでください。

2. 50Ω 伝送ライン: 同じ層のマイクロストリップまたは内層のストリップラインを介して RF チップを直接接続します。急激なインピーダンス変化を避けるために、コーナーには 45° の面取りを使用してください。

3.金属から遠ざける：スプリングアンテナを使用する場合、最初のステップは、回路基板のグランドプレーン、配線トレース、バッテリー、スクリーン、金属ケースなどを含む金属材料からアンテナを確実に遠ざけることです。

4.一貫した溶接方向: 量産では、アンテナの溶接方向が、アンテナメーカーが選択時に指定した溶接方向と一致していることを確認することが重要です。

5. 調整とマージニング: プラスチックケースのデバイス全体の電磁環境が複雑な場合、RF 端で π ネットワークを確保し、3 pF ～ 6.8 pF の範囲で調整可能なコンデンサを使用して共振周波数を微調整できます。

スプリングアンテナの選び方は？

選択手順	重要なポイント	詳細
1. 動作周波数の確認	通信プロトコルと周波数帯でアンテナを選択	一般的な周波数帯域: • 315 MHz: 従来のリモコンデバイス • 433 MHz: LoRa、スマートメーター、産業用リモコン • 470/490 MHz: 産業用 IoT 機器 • 868/915 MHz: ヨーロッパおよび北米向けの ISM 帯域 • 2.4 GHz: Wi-Fi、Bluetooth、Zigbee • GSM 帯域: 携帯電話通信モジュール
2. ゲイン要件の評価	ゲインを伝送距離に合わせる	•短距離 (<100m): 0.8 ～ 2 dBi • 中距離 (100 ～ 500m): 2 ～ 3 dBi • 長距離 (>500m): 3 dBi 以上
3. 設置スペースの確認	サイズと構造を PCB と一致させる	1. 機器の内部空間を測定し、適切な長さと直径を選択します。 2. 屈曲型アンテナは、スペースが限られたスペースでのエッジ PCB 取り付けに使用できます。
4. アプリケーション環境の評価	干渉防止および腐食防止保護	1. 金属シールドを備えた機器: 円偏波アンテナを推奨します。 2. 湿気/屋外環境: 酸化防止のための銀/金メッキ。
5. 信頼できるサプライヤーを選ぶ	ワンストップのカスタマイズ製造サービス	Qianmu Communication はプロのアンテナ工場およびサプライヤーであり、OEM および ODM をサポートし、アンテナ設計、サンプリング、量産を含むフルサービスを提供します。

よくある質問

Q1: スプリングアンテナと PCB アンテナのどちらが優れていますか?

A: 選択は特定のアプリケーション要件によって異なります。スプリングアンテナソリューションは、長距離伝送 (>100 メートル)、全方向性のカバレッジ、および柔軟な設置方向を必要とするアプリケーションに適していますが、PCB アンテナはサイズとコストに厳しい制限があるコンパクトなデバイスにより適しています。 Qianmu Communication は両方のソリューションを提供し、さまざまなプロジェクトのニーズに基づいて専門的な推奨事項を提供します。

Q2: ゲインが高いとアンテナのパフォーマンスが常に優れていることを意味しますか?

A: 必ずしもそうではありません。通常、ゲインを高くすると信号の集中度が向上しますが、特定の方向のカバレッジが低下する場合があります。最適な選択には、伝送距離、カバレッジ要件、およびアプリケーション環境を考慮する必要があります。 Qianmu Communication は、0.8 ～ 3.5 dBi のさまざまなゲインオプションを備えた製品を提供しています。

Q3: アンテナはカスタマイズできますか?

A: はい。 Qianmu Communication は、さまざまなアプリケーション要件を満たすための周波数調整、サイズ変更、材料選択、曲げ角度のカスタマイズなどの OEM/ODM カスタマイズサービスを提供します。

Q4: 使用温度範囲はどれくらいですか?

A: Qianmu Communication 製品は、-40℃ ～ +85℃ で確実に動作し、ほとんどの産業用および民生用アプリケーションの要件を満たしています。

Q5: インピーダンスマッチングは必要ですか?

A: はい。標準のインピーダンスは 50Ω で、実際のアプリケーションでは、最適なパフォーマンスを達成するために、アンテナと RF 送信ポートの間に整合コンポーネントが必要になる場合があります。 Qianmu Communication は、アンテナのマッチングとデバッグの技術サポートを提供します。
