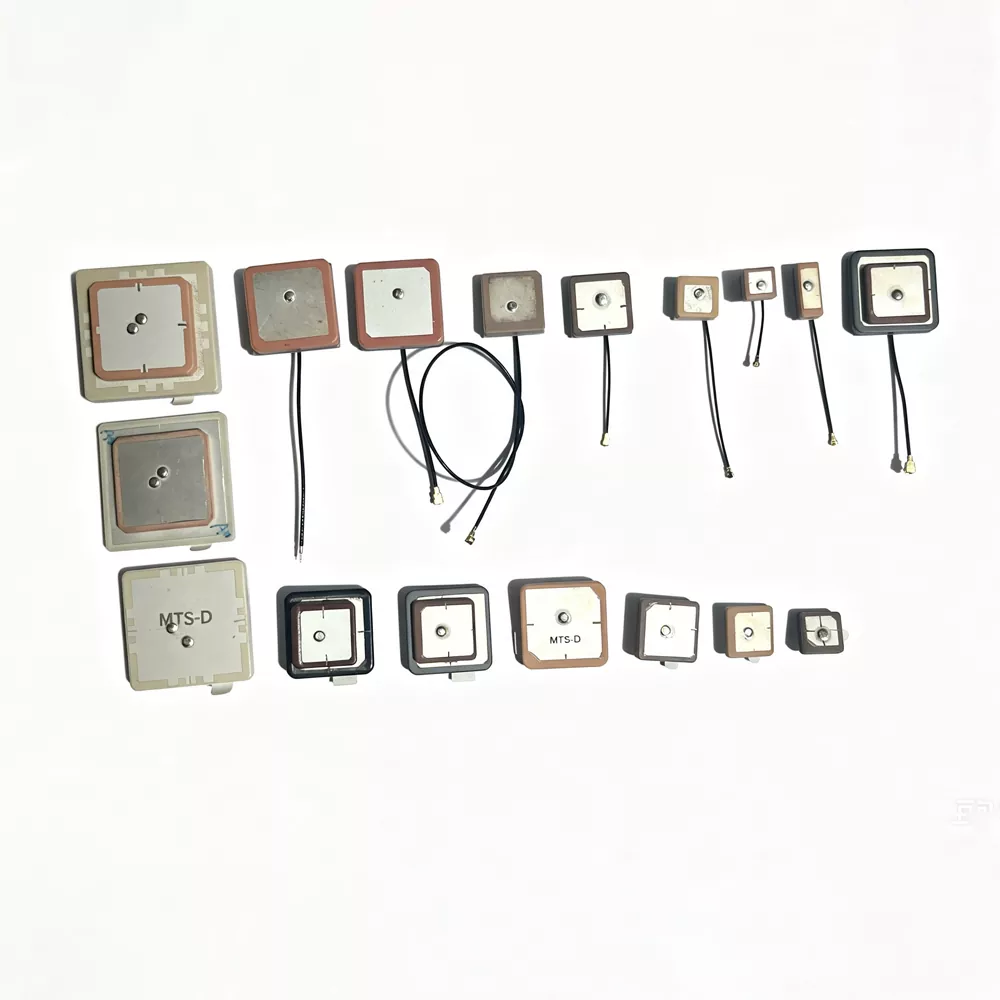

GPS 北斗アンテナ

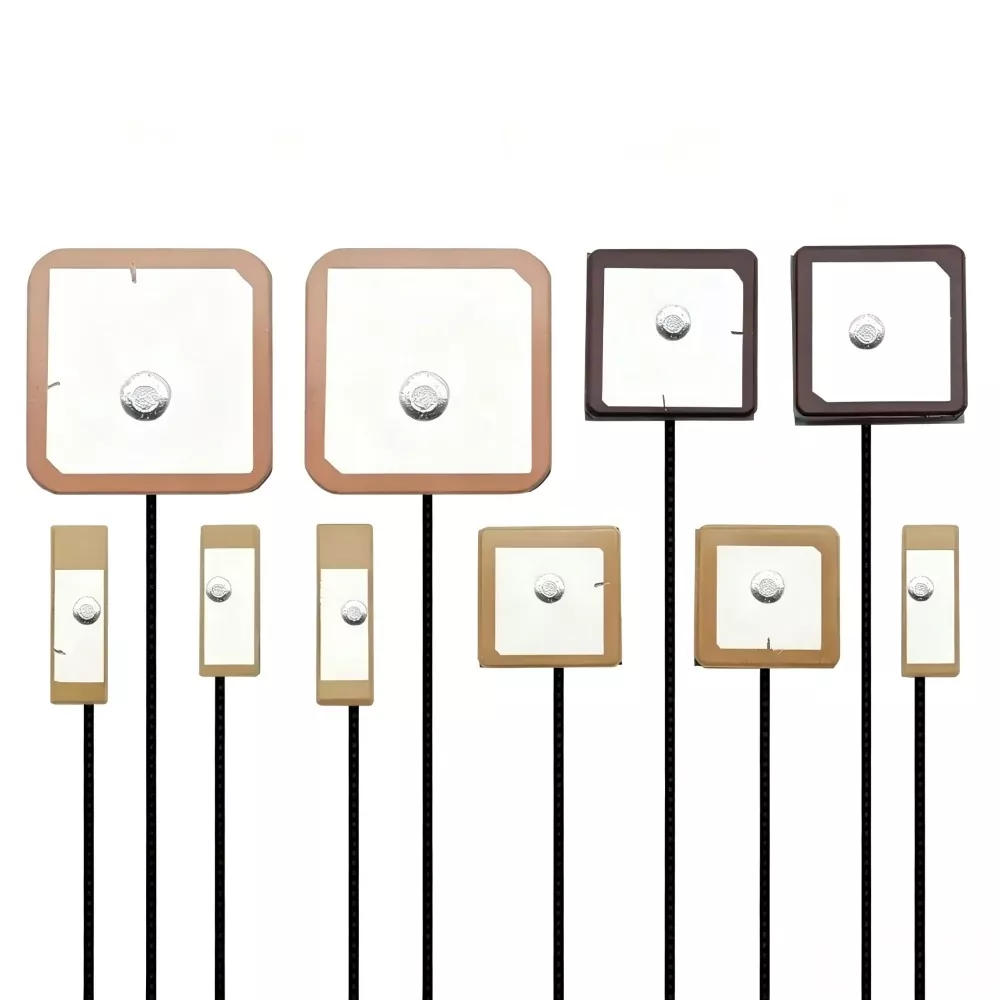

GPS 北斗アンテナは、GPS L1 (1575.42 MHz) や北斗 B1 (1561 MHz) などの L1/B1 周波数信号を受信するように設計された衛星ナビゲーション RF コンポーネントです。

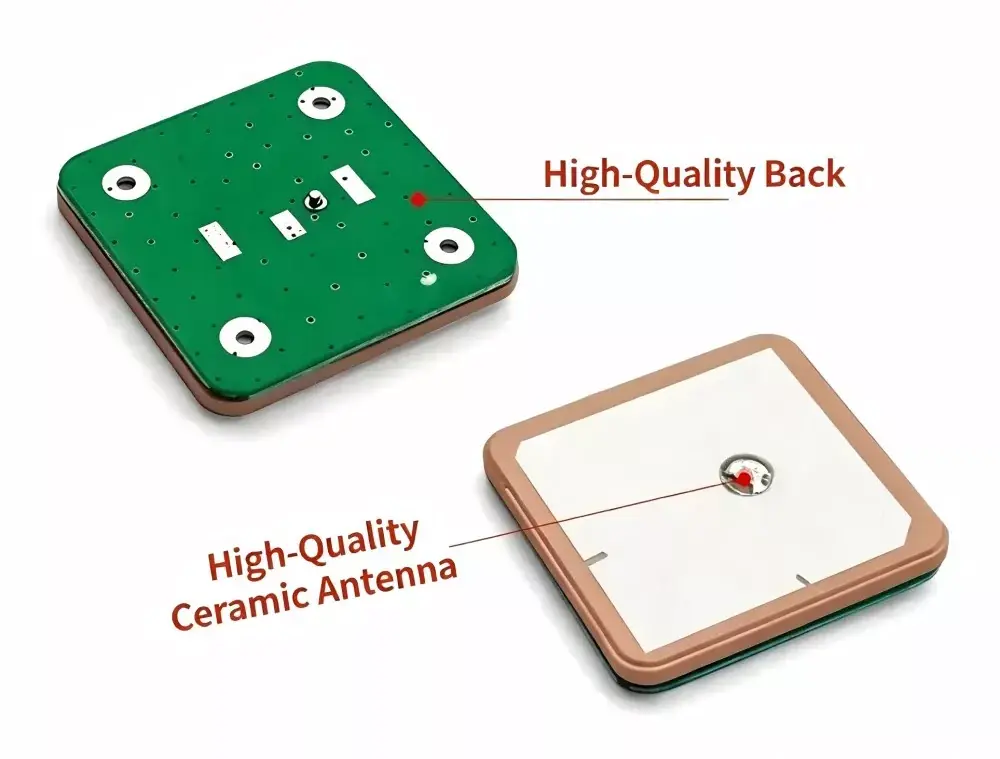

アンテナは通常、高誘電率材料を使用したセラミック誘電体パッチ構造を使用します。信号受信は金属パッチとセラミック基板間の電磁共鳴によって実現され、弱い衛星 RF 信号を GNSS 受信機処理用の低ノイズ電気信号に変換します。

右旋円偏波 (RHCP) は衛星伝送特性を一致させるために使用され、動的な受信環境での偏波不一致損失を軽減します。

対応デバイス

ソースファクトリーとして、GPS 北斗アンテナを生産しています。優れた互換性を誇り、以下のデバイスで広く使用されています。

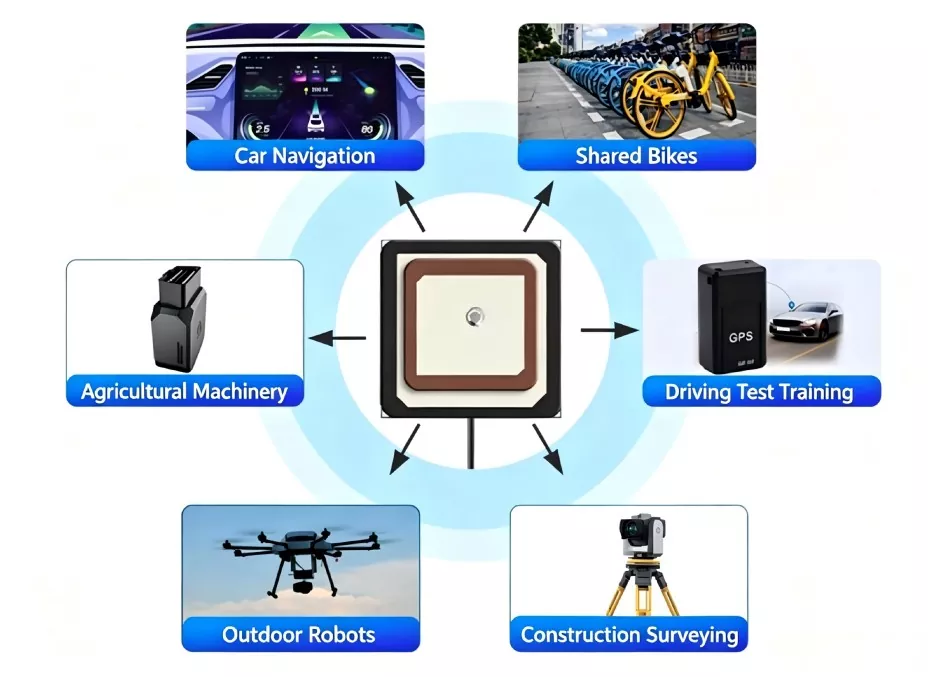

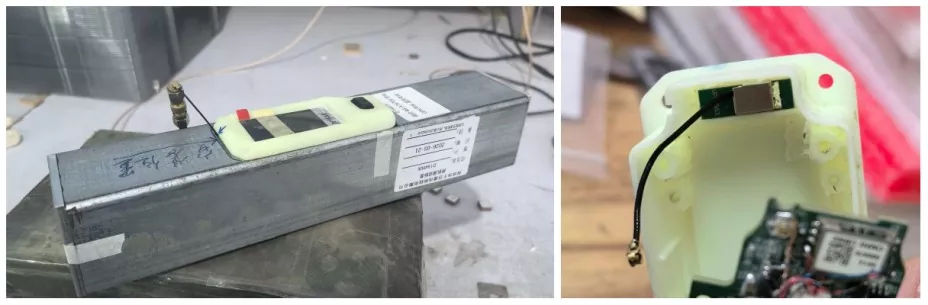

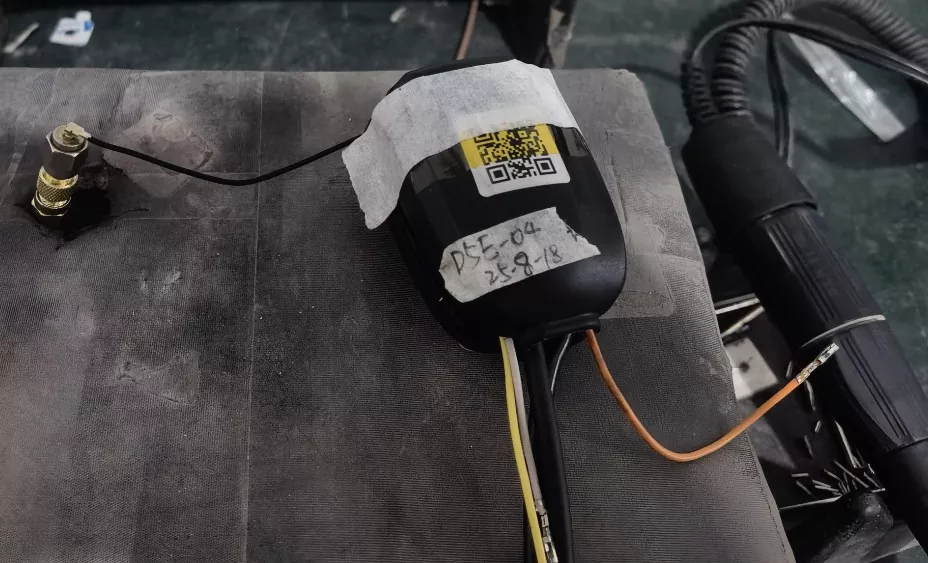

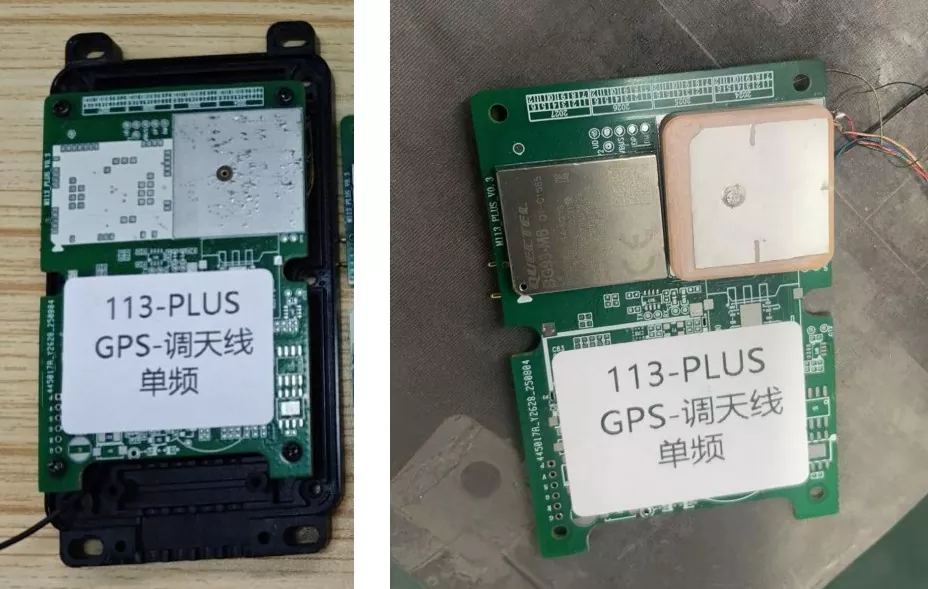

• 車載および旅行: 車載ナビゲーション システム、シェア自転車や電動スクーター用のスマート ロック、ドライブレコーダー、OBD トラッカー。

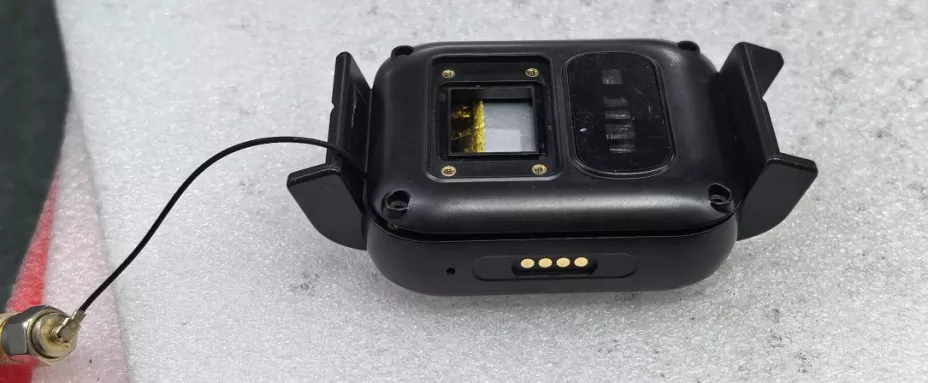

• モノのインターネットとウェアラブル: スマートウォッチ、子供/高齢者の位置バッジ、小型ペット追跡装置、資産追跡タグ。

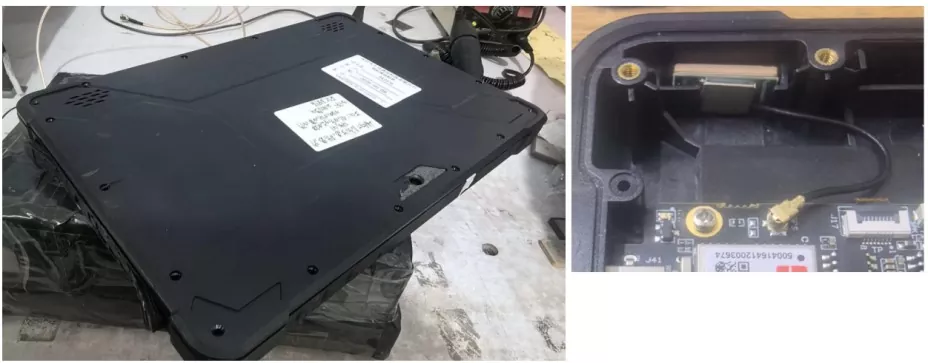

• 産業および測量: 高精度の測量およびマッピング端末、農業用ドローン フライト コントローラー、産業用 IoT センサー、ハンドヘルド PDA。

コアセールスポイントと実際の測定データ

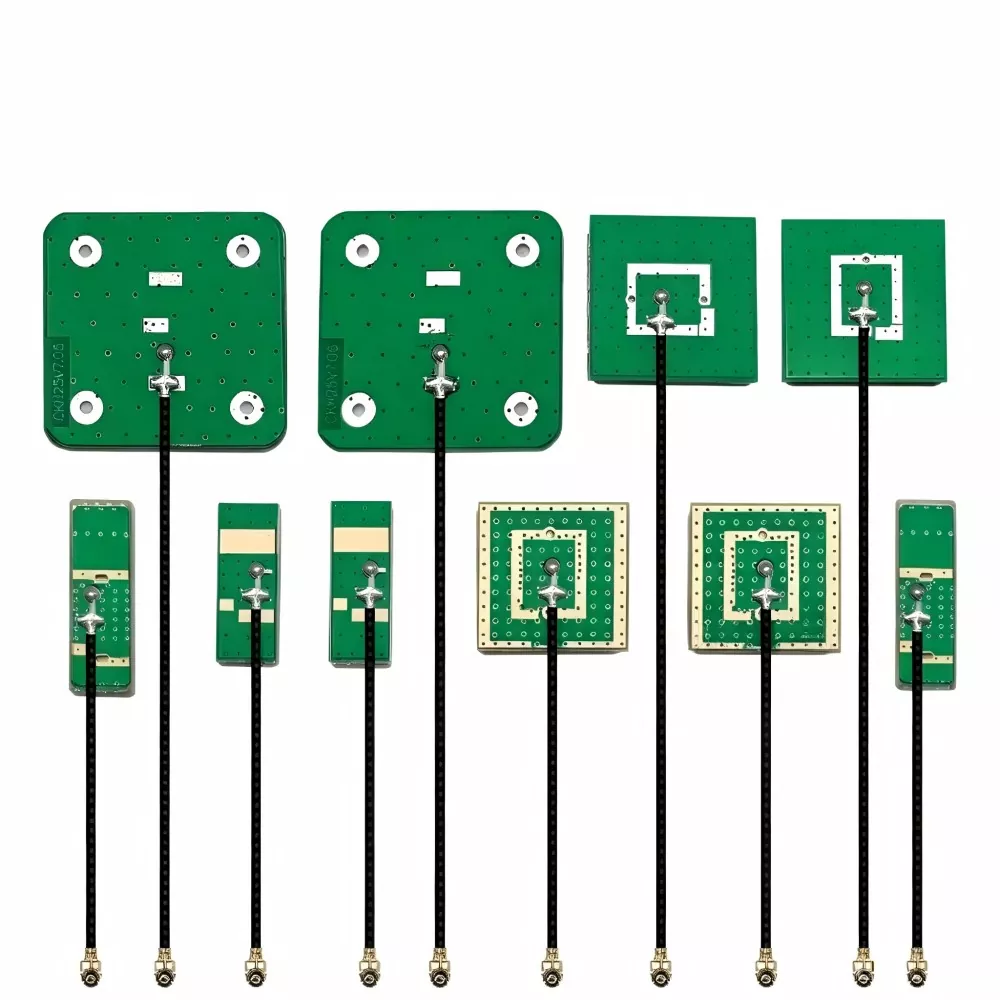

当社工場生産の GPS 外部アンテナには、次の主要な利点があります。

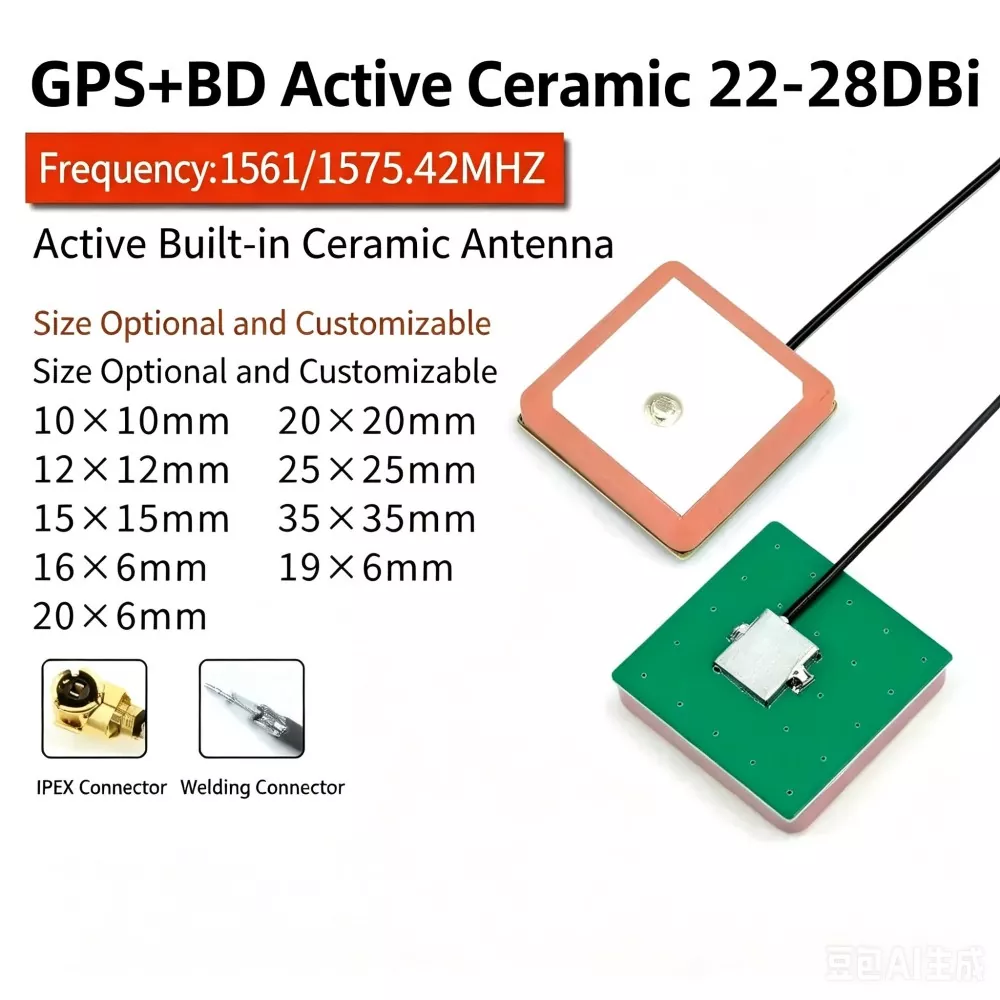

1. サイズと性能の究極のバランス: 多層低温焼成セラミック (LTCC) 技術を使用したこのコンポーネントは、わずか 16×6×4.5 mm の超薄型パッケージでも安定した共振周波数を維持し、スペースに制約のある小型 IoT デバイスに最適です。

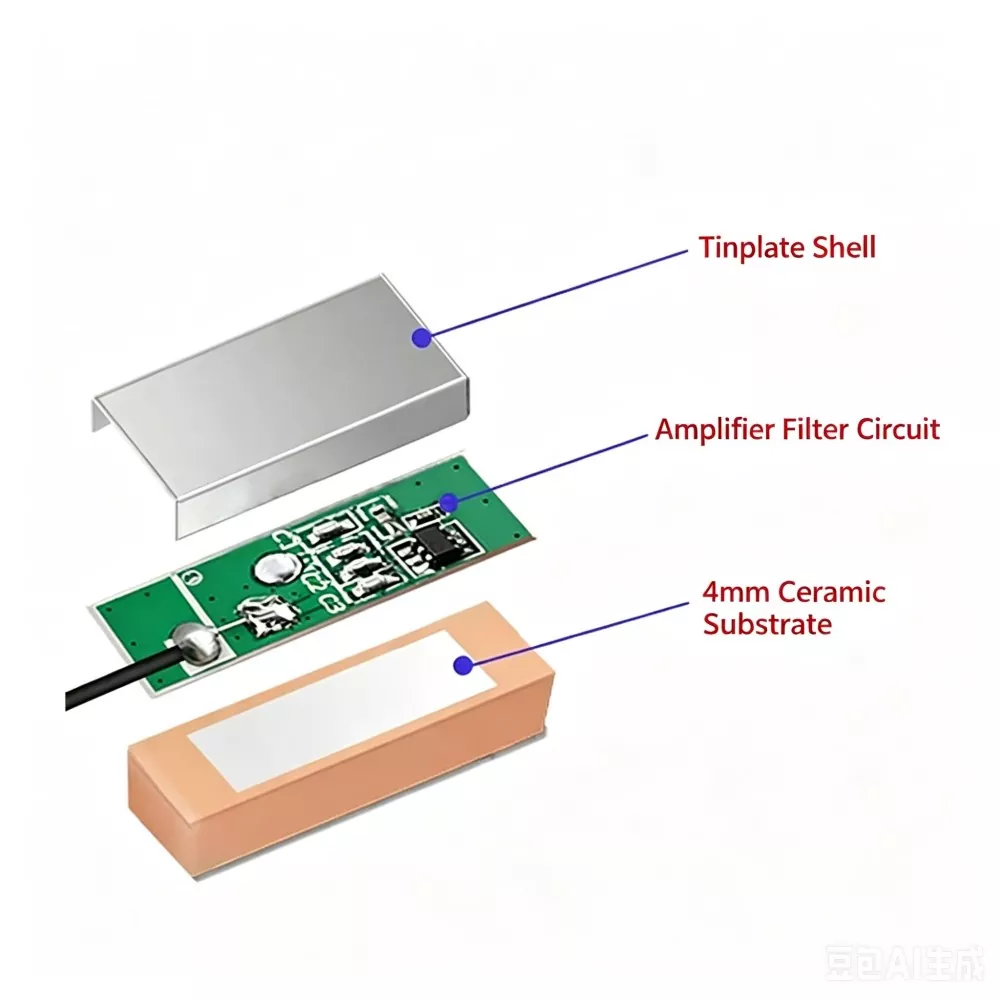

2. 優れた微弱信号検出能力：高性能LNA（低雑音増幅器）を搭載しており、測定雑音指数（NF）は≤2.0dB、利得は25dB±3dBに達します。実際のテストでは、デバイスのコールドスタート衛星捕捉時間は 25 秒以内に短縮され、都市部の峡谷環境でも 7 機以上の衛星を安定して捕捉できます。

3. 高温安定性：セラミック誘電体の温度係数は±30ppm/℃以内に制御されています。 -40℃ ～ 85℃の極端な環境において、共振周波数シフトは ±5 MHz 以下であり、従来の PCB アンテナよりもはるかに優れています。

4. インピーダンスマッチングと干渉防止: VSWR ≤ 1.5 の標準 50Ω インピーダンス設計。表面にフェライト コーティングを施したものもオプションで利用可能で、帯域外抑制 ≥ 40 dB を提供し、DC-DC コンバータなどの高周波干渉からマザーボードを効果的にシールドします。

主要な技術仕様とパラメータ

競合製品との詳細な比較

1. 許可要件

アンテナは障害物のない場所に設置する必要があります。アンテナの上の仰角 30° 以内に大きな金属物体が存在しないようにしてください。アンテナの下には連続した 7 cm × 7 cm のグランド プレーンを反射板として確保する必要があり、アクティブ エリアの直下に配線は許可されません。

2. EMI絶縁

アンテナを DC-DC コンバータ、水晶発振器、CPU、スピーカーなどの高ノイズ部品から遠ざけてください。最低 2 cm の分離距離を推奨します。

3. インピーダンス制御

アンテナ給電点から GNSS モジュールまでの 50Ω に制御されたインピーダンスを維持します。 RF トレースは短く保ち、滑らかな配線を行い、直角に曲がらないようにする必要があります。

4. 方向制御

セラミック表面は上を向き、グランドプレーンと平行に保つ必要があります。安定した RHCP 受信特性を維持するには、傾斜角が 15° を超えてはなりません。

RF エンジニアリングの考慮事項

1. Ground plane dependency

GNSS アンテナには安定したグランド プレーンが必要です。パフォーマンスは、地面のサイズと対称性に直接相関します。

2. マルチパス環境に対する感度

都市環境では信号反射経路が発生し、測位精度が低下し、精度の低下 (DOP) が増加します。

3. LNAの貢献

低ノイズアンプのゲインにより取得感度が向上しますが、フィルタリングが不十分な場合は帯域外干渉の影響も受けやすくなります。

4. 周波数安定性

セラミック誘電体の温度係数は、熱サイクル条件下での共振ドリフトに影響を与えます。

適切な製品を選択するには?

GPS 外部アンテナを選択するときは、次の重要な要素を考慮してください。

1. 周波数と偏波 デバイスに GPS L1、BeiDou B1、またはデュアル周波数サポートが必要かどうかを確認します。円偏波 GNSS アンテナと 2.4G タイプなどの直線偏波アンテナを混合しないでください。不一致が発生し、受信状態が低下します。

2. 設置スペース 小型デバイスの場合、フォームファクターが小さいため、セラミック アンテナが通常使用されます。十分なスペースがあるコスト重視のアプリケーションの場合は、PCB アンテナを検討できます。複雑な RF 環境では、セラミック アンテナがより安定したパフォーマンスを提供します。

3. アクティブまたはパッシブ設計 デバイスに金属製の筐体または長い RF 給電線 (>1 m) がある場合は、信号損失を補償するために統合 LNA を備えたアクティブ アンテナを推奨します。

4. 検証データ 選択は、実験室の仕様だけでなく、測定されたフィールドパフォーマンス (衛星捕捉、C/N0、コールドスタート時間など) に基づいて行う必要があります。

私たち (Qianmu Communications) を選ぶ理由

• 供給元工場からの直接供給: 当社は中間業者の利益を排除し、柔軟な MOQ で競争力の高い工場出荷価格を提供します。

• 強力な研究開発およびカスタマイズ機能: 当社にはプロの RF エンジニアのチームがおり、お客様の ID 構造と PCB レイアウトに基づいてセラミックチップのサイズ、銀層の形状、LNA ゲインを迅速にカスタマイズできます。

• 実際のケースでの検証: 当社の製品は、いくつかの主要な自転車シェアリング、車載ナビゲーション、スマート ウェアラブル ブランドのサプライ チェーンに正常に統合され、「スター検索の遅さやスターの頻繁な消失」などの無数の問題を解決しています。

• フルライフサイクルサービス: 販売前のインピーダンスマッチングシミュレーションやアンテナレイアウトのガイダンスから、販売後の不良品の迅速な分析まで、ワン​​ストップの技術サポートを提供します。

よくある質問

Q1: 異なる周波数帯域のセラミック アンテナを互換的に使用できますか?

A: いいえ。GNSS アンテナと 2.4G/5.8G アンテナは、異なる偏波タイプと動作メカニズムを使用します。 GNSS アンテナは通常 RHCP ですが、2.4G/5.8G アンテナは直線偏波です。偏波と周波数の不一致により、信号が大幅に劣化したり、衛星ロックが失われたりします。

Q2: アンテナのサイズがパフォーマンスに影響するのはなぜですか?

A: セラミック アンテナの性能は、有効放射面積と誘電率に関係します。一般に、セラミックの体積が大きくなると、ゲインと感度が向上します。ただし、コンパクトな設計では、アンテナの調整とグランド プレーンの設計を通じてパフォーマンスを部分的に最適化できます。

Q3: GPS 外部アンテナのインピーダンスはどれくらいですか?

A: 標準設計のインピーダンスは 50Ω で、GNSS RF フロントエンド システムで一般的に使用されます。システムレベルのマッチング要件に応じて、カスタム インピーダンス値をサポートできます。

Q4: 設置パフォーマンスはどのように検証されますか?

A: 評価は通常、衛星捕捉数、SNR (信号対雑音比)、オープンスカイ条件下でのコールドスタート時間などの GNSS 受信機メトリクスに基づいて行われます。安定した動作のために、標準的なテスト環境では複数の衛星ロックと一貫した C/N0 値が期待されます。
