メタルスタンプアンテナ

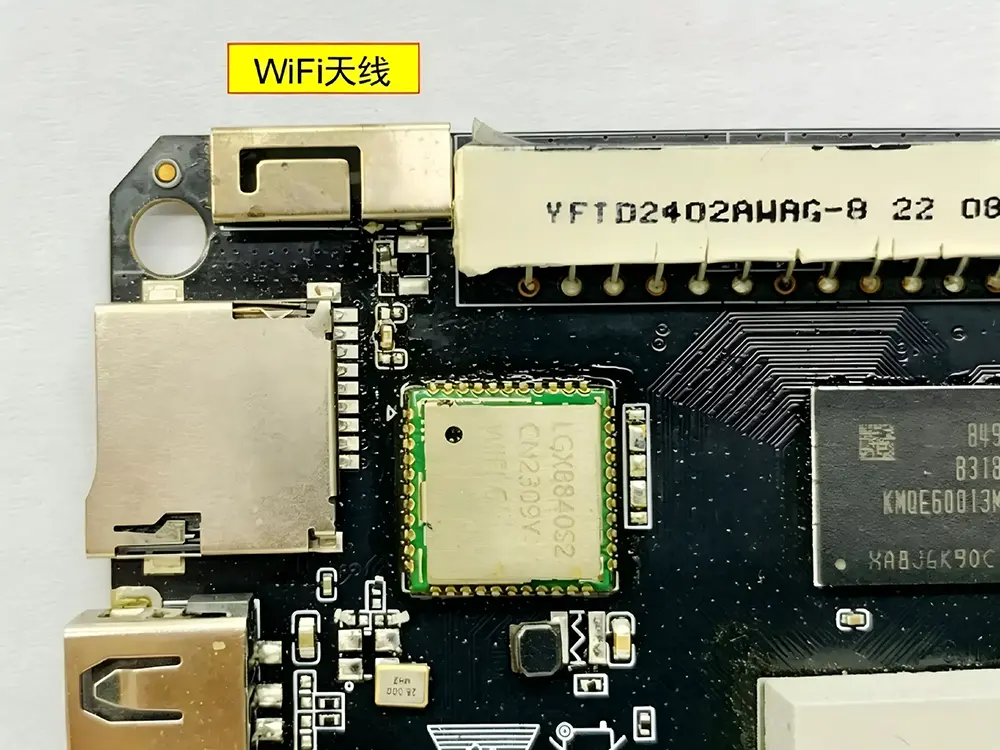

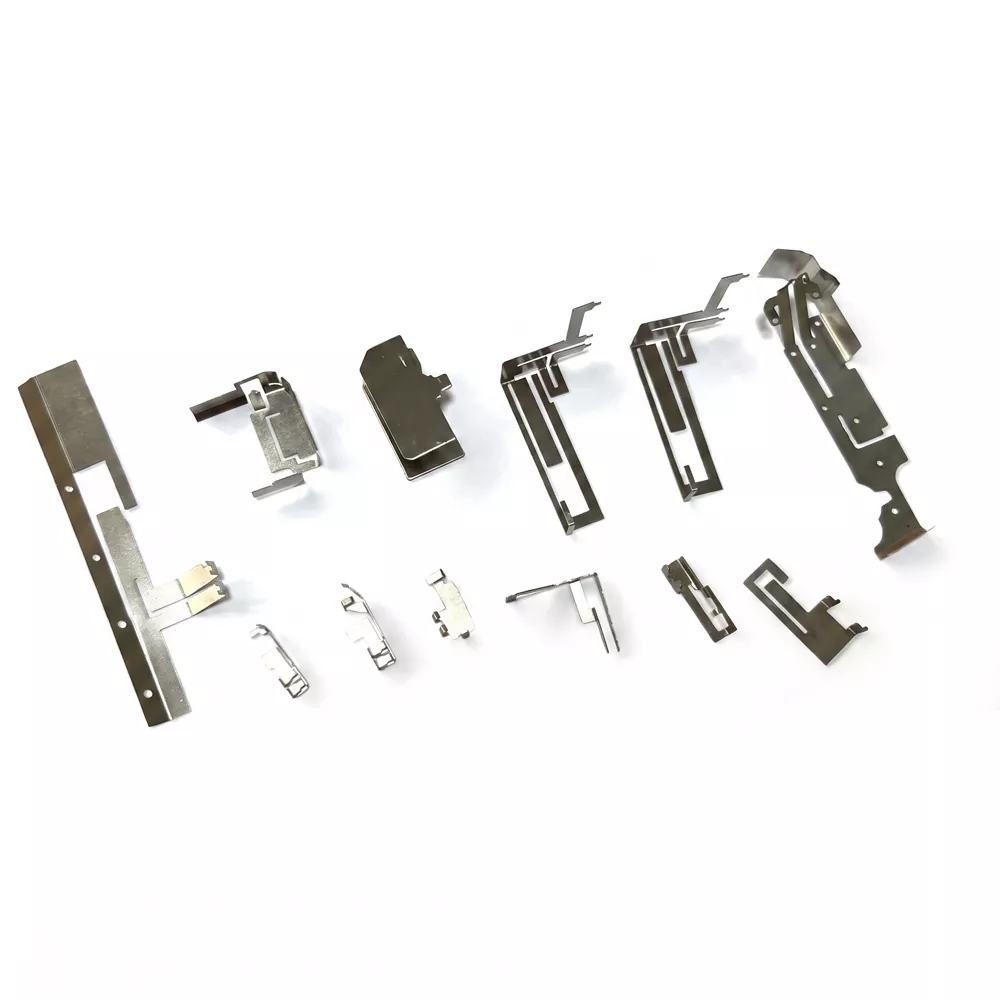

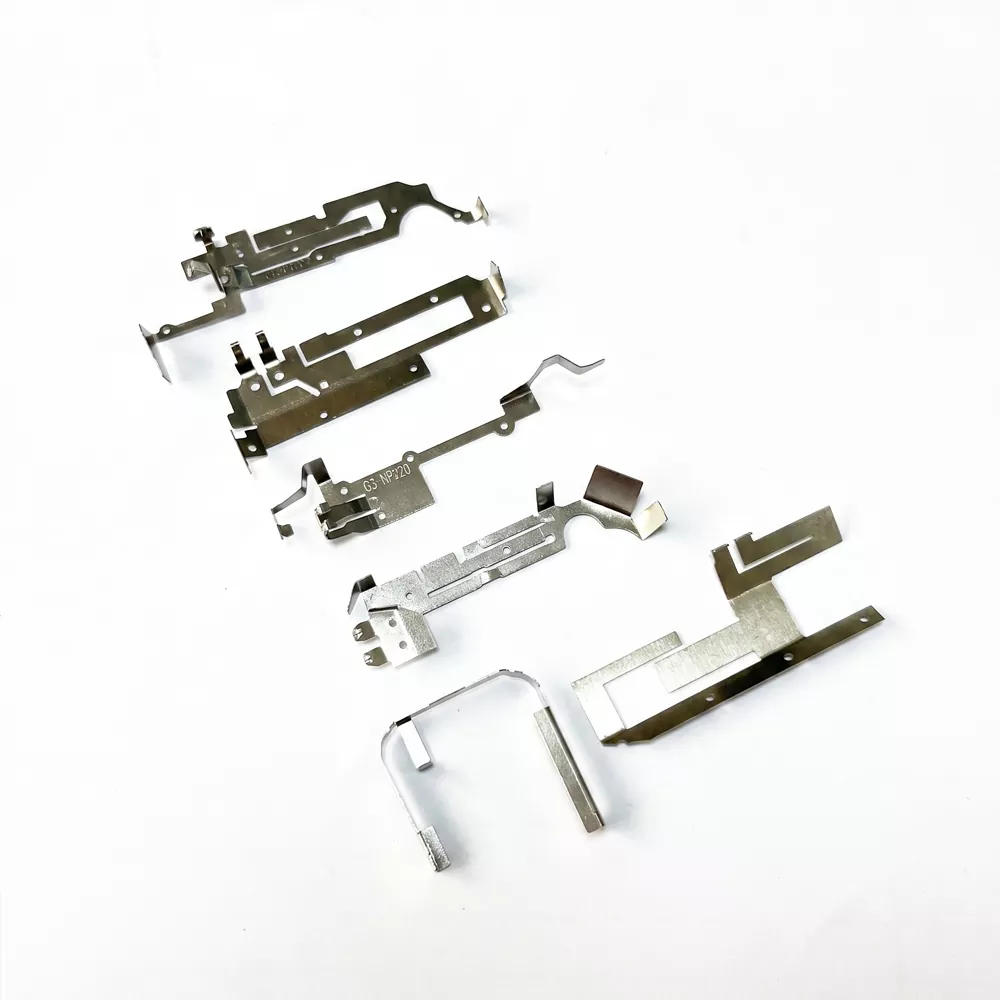

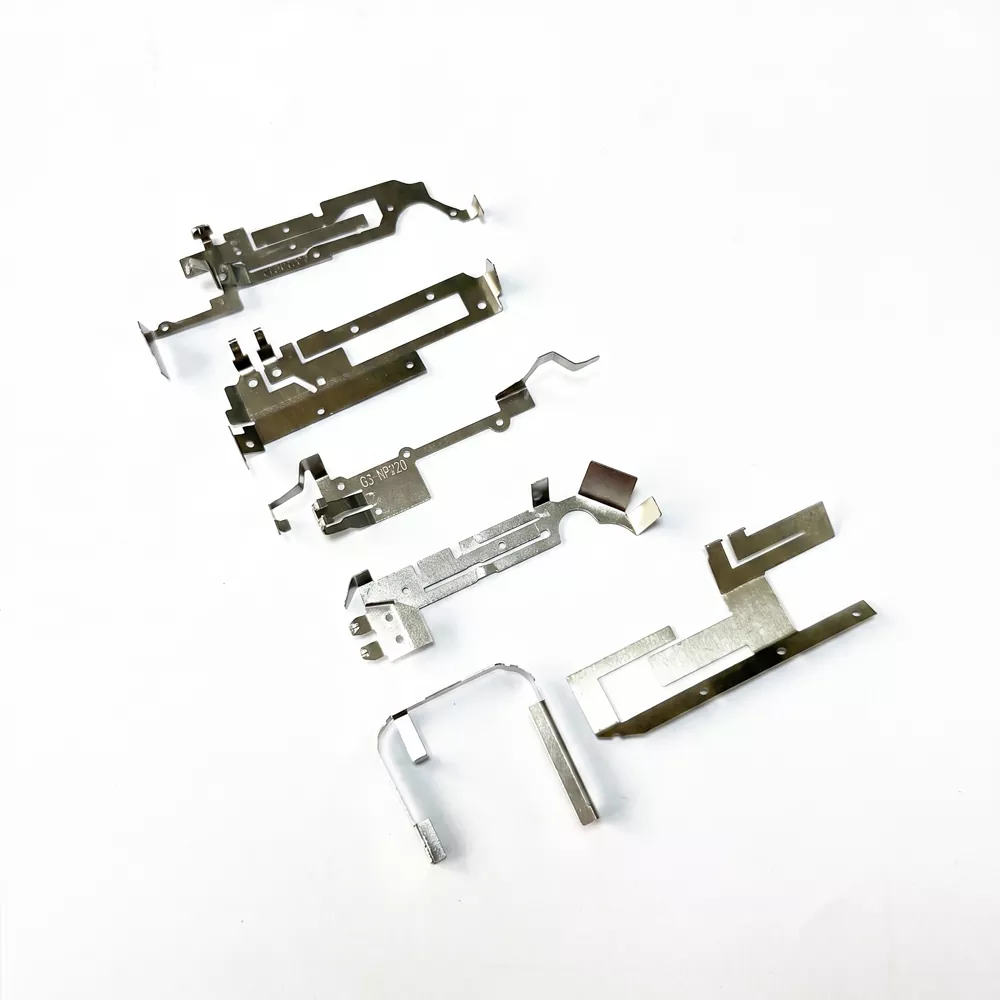

メタルスタンプアンテナは、極薄のステンレス鋼（SUS301やSUS304など）や銅合金を精密プレス加工で製造したRF部品です。通常、厚さは 1 mm 未満で、デバイスの曲面または不規則な表面にぴったりと適合するように設計されており、コンパクトな電子製品に適しています。

このアンテナは、慎重に設計された金属形状によって生成される電磁共鳴によって動作します。取り付け中、底部の接点が PCB アンテナ端子に押し付けられ、はんだ付けを行わずに信頼性の高い電気接続が形成されます。スプリングコンタクト構造により、弾性変形により機械的ストレスを吸収しながら安定した信号伝送を実現し、繰り返しの組み立てや振動条件下でも長期耐久性を実現します。

主要な技術仕様

メタル スタンプ アンテナは、制御されたインピーダンスと安定した機械的接触性能を備えたコンパクトな RF アプリケーション向けに設計されています。

標準化された試験条件

データの一貫性を確保するために、すべての RF パラメータと機械パラメータは次の標準化された条件下で測定されます。

インピーダンスとVSWRの測定

50Ω 基準システムを備えた校正済みベクトル ネットワーク アナライザ (VNA) を使用してテスト。

RF パフォーマンス環境

測定は、標準基準グランドプレーンを使用した自由空間または半無響環境で実行されます。

機械的接触試験

アンテナは、定義された接触高さと制御された押圧力を備えた標準的な PCB パッド レイアウトに取り付けられます。

周波数測定条件

中心周波数は、離調効果を考慮して、代表的なデバイス エンクロージャに設置した後に評価されます。

温度試験条件

熱サイクルは、継続的な電気的監視の下で-40℃から+85℃まで実施されました。

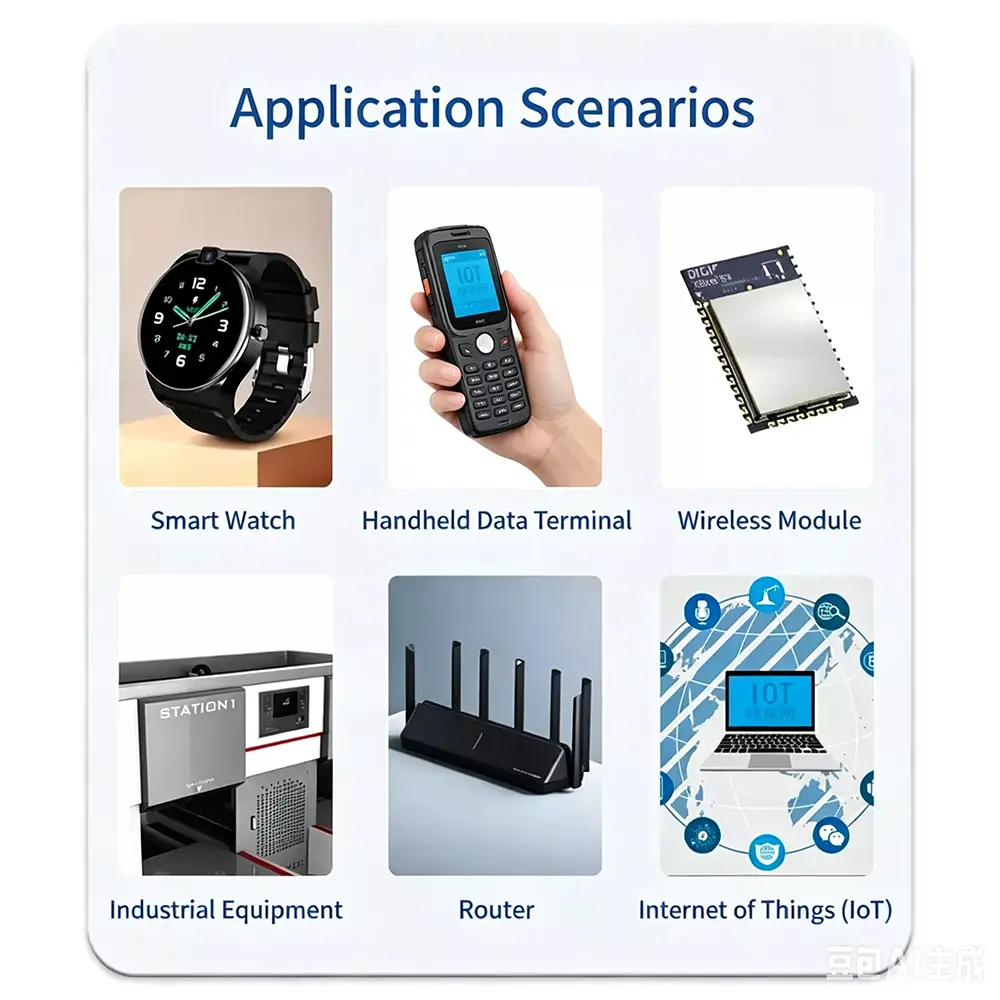

適用可能なデバイスとアプリケーションシナリオ

主なセールス ポイント: ハードウェア スプリング アンテナを選択する理由

スペース効率の高い設計

その薄型構造は曲面や不規則な表面に適合し、バッテリーやその他のコンポーネントの内部スペースを最大化するのに役立ちます。

コスト効率の高い組み立て

PCB コンタクトへのプレスフィット接続により、はんだ付けプロセスが不要になり、大量生産における組み立て時間と製造コストが削減されます。

機械的耐久性

弾性接触構造により、振動、衝撃、繰り返しの機械的ストレスに対しても安定した電気的性能を維持します。

正確な位置決め設計

スタンプされた位置合わせ穴 (丸型およびスロット付き) により、自動組み立て中にアンテナ給電点と PCB の間の正確な位置決めが保証されます。

インストールガイドとエンジニアリングに関する推奨事項

次の設置ガイドラインは、システム レベルのアプリケーションでメタル スタンプ アンテナの最適なパフォーマンスを確保するために、Shenzhen Qianmu Communication Technology Co., Ltd. によって提供されています。

1. 位置決め設計

アンテナ構造上に少なくとも 2 つの位置合わせ穴を設計します。1 つは主な位置決め用の円形の穴、もう 1 つは二次的な位置合わせ用の細長い穴です。間隔は、組み立て中の機械的安定性を確保するために十分である必要があります。

2. 許可要件

放射素子を周囲の金属部品や導電性材料から離してください。近くの構造物によって引き起こされるデチューンの影響を最小限に抑えるために、適切なクリアランス ゾーンを維持する必要があります。接着固定により安定した取り付けが可能です。

3. 面圧制御

スプリング端子と PCB フィードパッド間の接触力は、指定された機械的範囲内に制御する必要があります。圧力が不十分だと RF 接触の安定性に影響を与える可能性があり、圧力が過剰だと接触構造が永久変形する可能性があります。

4. システムレベルのチューニング

最終デバイスに組み立てた後、エンクロージャや周囲のコンポーネントとの結合により、アンテナの性能が変化する可能性があります。システム レベルでの共振精度を確保するには、ベクトル ネットワーク アナライザー (VNA) を使用した最終調整をお勧めします。

適切なハードウェア スプリング アンテナを選択するにはどうすればよいですか?

メタル スタンプ アンテナを選択する場合は、次の主要な設計要素に基づいて評価する必要があります。

利用可能なデバイス容量

エンクロージャの内部スペースを測定し、適切な長さ、幅、厚さのアンテナを選択して、適切な機械的取り付けを確保します。

動作周波数と帯域幅

ターゲットの通信帯域 (WiFi、Bluetooth、サブ GHz IoT 帯域など) を定義します。狭帯域設計の場合、開発中に構造を調整することでアンテナの性能を微調整できます。

アプリケーション環境

自動車用、屋外用、産業用などの用途では、耐食性や温度安定性を向上させるため、SUS304などの材質選択や表面メッキを推奨します。

PCB とアセンブリの設計

PCB 上の給電点が正しく位置合わせされていることを確認します。適切な取り付け構造 (プレスフィットまたはスプリングコンタクト設計) を選択して、組み立ての一貫性と量産歩留まりを向上させます。

Shenzhen Qianmu Communication Technology Co., Ltd.を選ぶ理由

Shenzhen Qianmu Communication Technology Co., Ltd. は、ワイヤレス デバイス用のメタル スタンプ アンテナ ソリューションの設計と製造に注力し、OEM/ODM 開発とさまざまな RF アプリケーション向けのカスタマイズされたアンテナ構造をサポートしています。

社内製造能力

精密なスタンピングとツーリングは内部で管理され、安定した生産の一貫性と拡張可能な生産量を保証します。

アプリケーション主導のカスタマイズ

アンテナ構造は、さまざまなデバイスやエンクロージャの要件に合わせて、形状、弾性、表面処理を調整できます。

プロセスレベルの品質管理

機械的信頼性と RF 性能は、接触の安定性や電気的一貫性のチェックを含め、生産全体を通じて検証されます。

開発中のエンジニアリングサポート

PCB およびシステム レベルでの統合ガイダンスを含む、プロトタイピングから量産までの技術支援が利用可能です。

よくある質問

Q1: 金属クリップアンテナの信号効率はどうですか?

A: コンパクトなサイズのため、効率は通常 30% ～ 50% の範囲です。スマート ホーム デバイスなど、短距離でコスト重視のアプリケーションに適しています。長距離要件に合わせて、Qianmu Communications は最適化されたアンテナ ソリューションも提供します。

Q2: はんだ付け端子が PCB に押し付けられ、接触不良になった場合はどうすればよいですか?

A: 組み立て中に正しい PCB パッドの高さと適切なフィクスチャ圧力を確認してください。安定した接触を実現するスプリング構造を採用し、出荷前に標準試験を実施しています。

Q3: 小ロットのサンプリングはサポートされていますか?

A：全面的にサポートさせていただきます。プロのメタル スタンプ アンテナのサプライヤーとして、当社は研究開発段階での要件を理解し、プロジェクトの検証を迅速に進めるのに役立つ柔軟なプロトタイピング サービスを提供します。

Q4: メタルスタンプアンテナの性能に影響するものは何ですか?

 A: パフォーマンスは主に PCB レイアウト、グランド サイズ、周囲の金属、エンクロージャ構造に影響されます。

Q5: 設置後に周波数が変化するのはなぜですか?

A: 周囲の金属やハウジングの材質によって共振がずれることがあるため、最終的なシステムレベルの調整が必要になります。

Q6: 接触不良の原因は何ですか?

A: PCB パッドの高さが不適切であるか、スプリング圧力が不十分であると、電気的安定性に影響を与える可能性があります。

Q7: プロトタイピングのサポートはありますか? A: はい、サンプル生産と小ロットのカスタマイズの両方が研究開発の検証のためにサポートされています。
