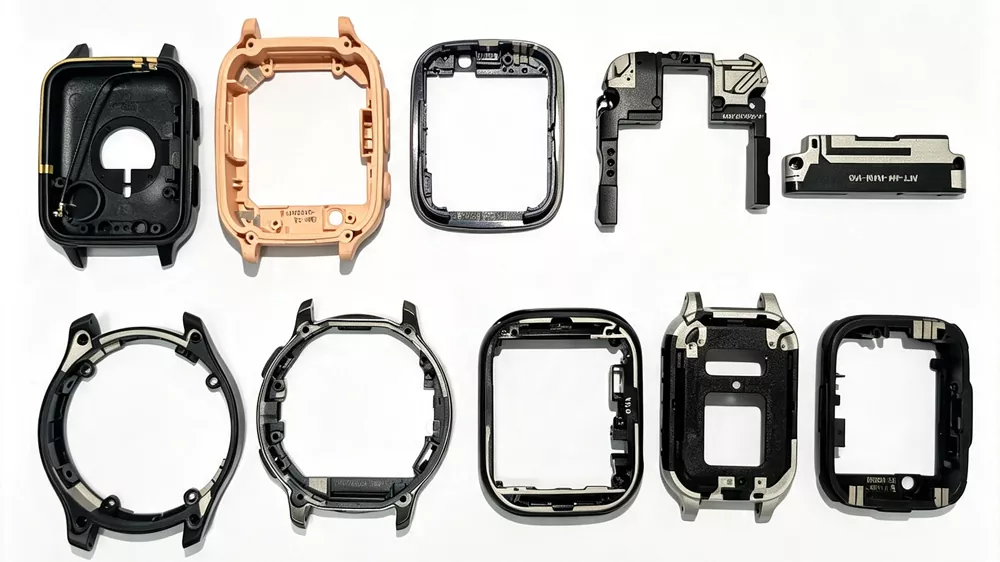

LDSアンテナ

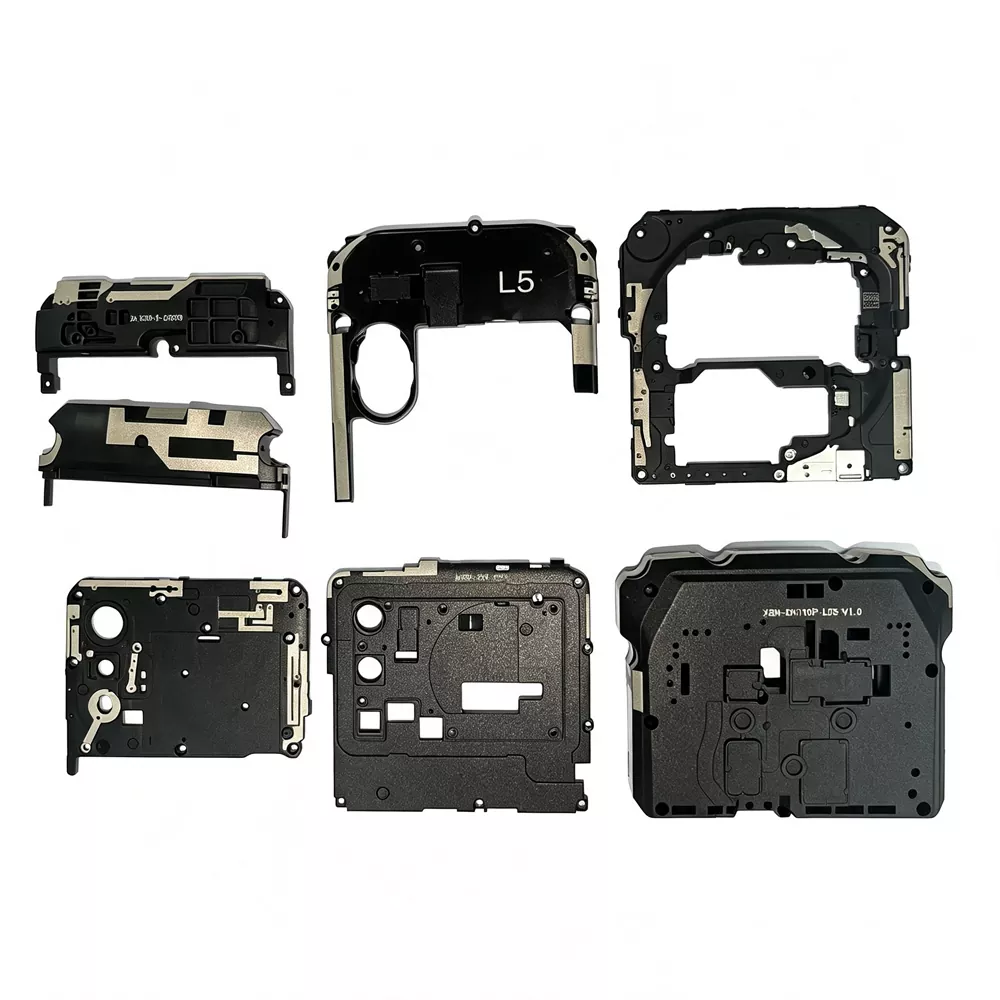

LDS アンテナ (レーザー ダイレクト ストラクチャリング アンテナ) は、射出成形プラスチック基板にレーザー活性化を適用し、続いて選択的な化学メッキを行って導電性アンテナ トレースを形成することによって製造される 3D-MID ベースの RF 構造です。

このプロセスにより、アンテナの形状が別個の RF 部品として組み立てられるのではなく、機械構造に埋め込まれる、三次元ハウジング コンポーネント上に導電パターンを直接定義することができます。

デバイス内に個別に取り付ける必要がある従来の打ち抜きアンテナやシートメタル アンテナとは異なり、LDS アンテナは放射構造をエンクロージャまたは内部プラスチック フレームに統合し、定義された電気特性を維持しながら、アンテナ パスが複雑な 3D ジオメトリに従うことを可能にします。

システムの観点から見ると、LDS テクノロジーは 3D-MID (三次元成形相互接続デバイス) に属し、単一の成形コンポーネントがレーザー活性化表面の選択的な金属化を通じて構造、導電性、およびハウジングの機能を組み合わせることができます。

動作原理

LDS アンテナの製造プロセスは、次の 4 つの主要なステップに分割できます。

ステップ 1 – 射出成形: LDS 固有の機能性プラスチック (特殊な金属有機複合添加剤を含む) を使用して、三次元プラスチック ブラケットまたはハウジングを射出成形によって製造します。

ステップ 2 – レーザーの起動: コンピューターは、導電性パターンの軌道に従ってレーザーの動きを制御し、レーザーを 3 次元プラスチック部品の表面に投影し、数秒以内に回路パターンを起動します。レーザーが照射された領域では添加剤が活性化され、金属の堆積を促進する顕微鏡的に粗い表面が形成されます。

ステップ 3 – 化学メッキ: 活性化されたプラスチック部品を化学メッキ浴に置き、そこで銅、ニッケル、金などの金属が活性化された領域に選択的に堆積され、導電性トレースが形成されます。

ステップ 4 – 組み立てとテスト: アンテナ回路用の LDS ハウジングは、スプリング コンタクト、ピン、または B2B コネクタを介して PCB マザーボードに電気的に接続されます。ネットワークアナライザを使用した完全な検査の後、アセンブリが納品されます。

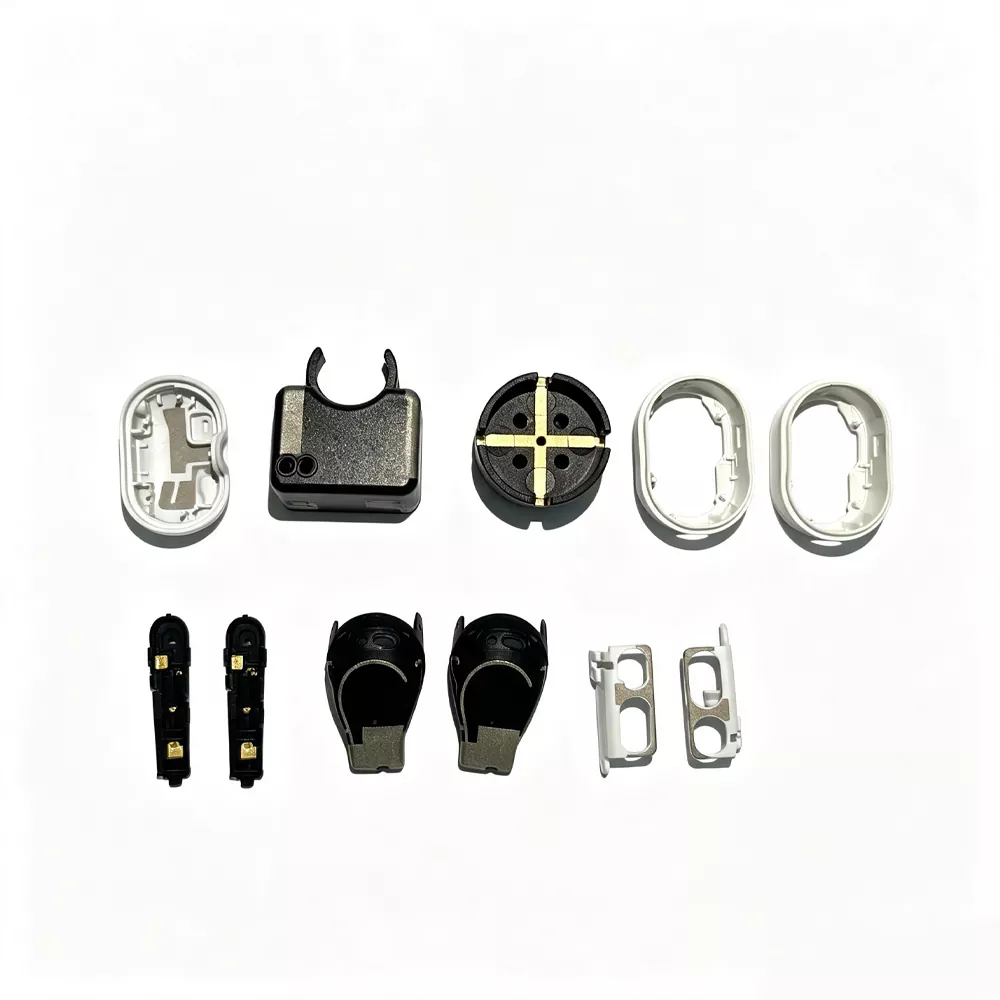

適用デバイス

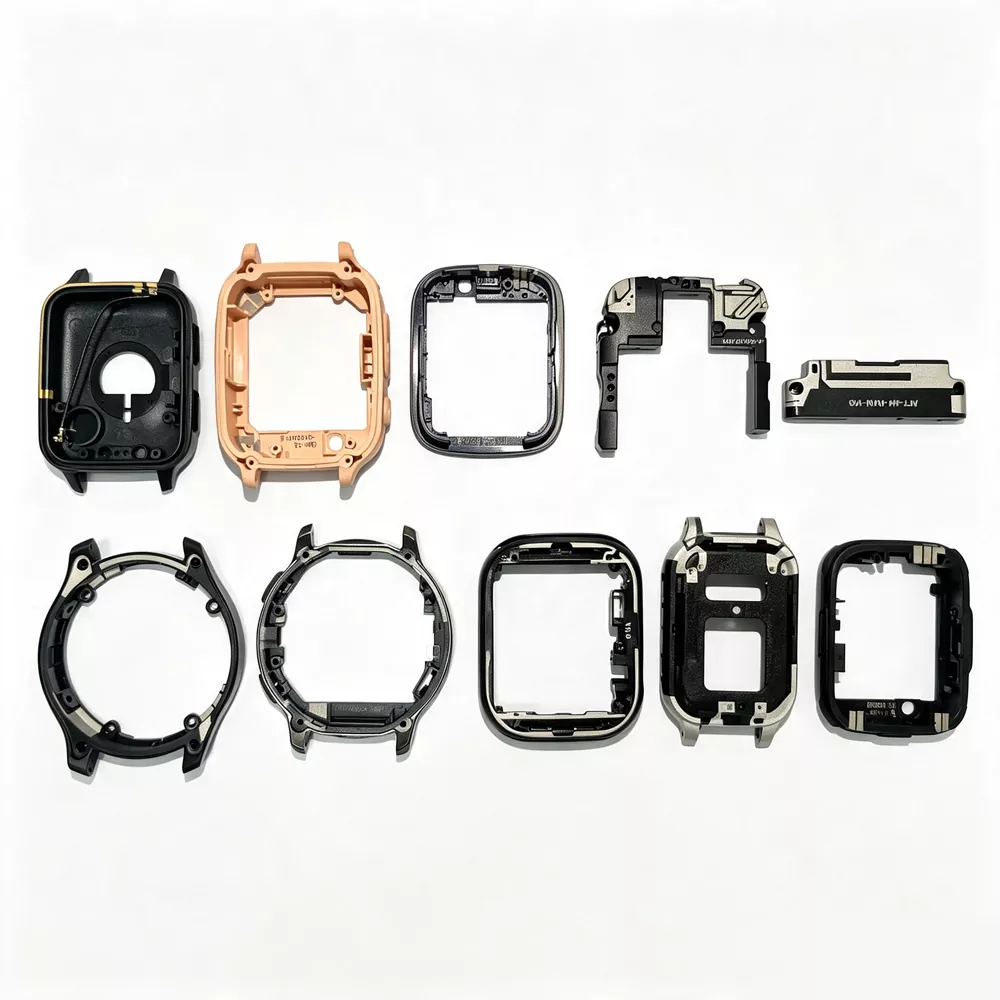

LDS アンテナ テクノロジーは、複数の業界およびワイヤレス アプリケーションにわたって広く使用されています。

コアセールスポイント

1. 高い空間統合能力

LDS アンテナはデバイスのハウジングや構造ブラケットに直接統合できるため、RF 性能を大幅に損なうことなく、より薄型の製品設計が可能になります。プラスチック基板上の正確な 3D パターニングによってアンテナのクリアランスが実現され、コンパクトなマルチバンド ワイヤレス デバイスに適しています。

2. 生産の安定性とプロセスの一貫性

レーザー構造化は高い再現性と安定したパターン解像度を提供するため、連続生産環境に適しています。通常、各ユニットは RF テストを通じて検証され、S11 などの主要なパラメータが検証されて、設計目標内でパフォーマンスが一致していることが確認されます。

3. 内部RF干渉の低減

導電パターンがデバイスの筐体に直接形成されるため、LDS 構造は内部配線への依存を軽減し、筐体内の近くの金属部品によって引き起こされる干渉を最小限に抑えます。

4. マルチバンドアンテナ統合機能

複数の機能アンテナ (LTE / GSM / Wi-Fi / Bluetooth / GNSS) を単一の 3D 基板に統合できるため、全体のコンポーネント数が削減され、システムレベルの RF アーキテクチャが簡素化されます。

5. 柔軟な 3D RF 設計機能

LDS テクノロジーは、曲面上での複雑な導電性ジオメトリの実装をサポートしており、さまざまな周波数帯域にわたって定義された RF 制約を維持しながら、アンテナ レイアウトを機械的輪郭に従うことができます。

技術仕様

レーザー彫刻の工程と注意点

（1）導通回路設計上の注意事項

① LDS 3D 基板上のトレース配線では、頻繁な鋭角の遷移を避ける必要があります。多面構造では、隣接する表面にわたる連続配線により、一般に、特に大型のハウジングでのプロセスの安定性とめっきの均一性が向上します。

② レーザー定義の最小トレース幅は、設計解像度と基板の形状に応じて、通常約 0.2 mm です。

③ 隣接する導電性トレース間の最小間隔は、電気化学的堆積中にメッキブリッジが形成されるリスクを軽減するために、通常 0.5 mm 以上に保たれます。

④ 導電性領域と筐体境界の間のクリアランスは、通常、サブミリメートルスケールで制御されます。レーザー加工中のエッジの汚染を減らすために、キャビティ壁近くに約 1 ～ 2 mm のバッファ距離が適用されるのが一般的です。

⑤ 表面形状はめっき挙動に影響を与えます。平坦な領域では、より安定したレーザーの活性化とコーティングの一貫性が得られる傾向がありますが、曲面では、露光角度の違いにより厚さと接着力にばらつきが生じる可能性があります。

⑥ レーザー構造化後、金属化前の酸化と表面汚染を最小限に抑えるために、部品は直接電気メッキに移されます。

（2）LDS製品のメッキ・コーティング前の保管条件

① レーザー活性化部品は、表面酸化のリスクを軽減するために、制御された湿度条件 (通常 60% RH 以下) で保管し、プロセスの流れが許す限り速やかにメッキに移す必要があります。

② 汚染がその後の金属蒸着の品質に影響を与える可能性があるため、レーザー加工表面への直接接触は避けてください。

③ 取り扱いや輸送の際には、位置の安定性を維持し、表面の損傷や微小な傷を防ぐために、専用のトレイまたは固定具が使用されます。

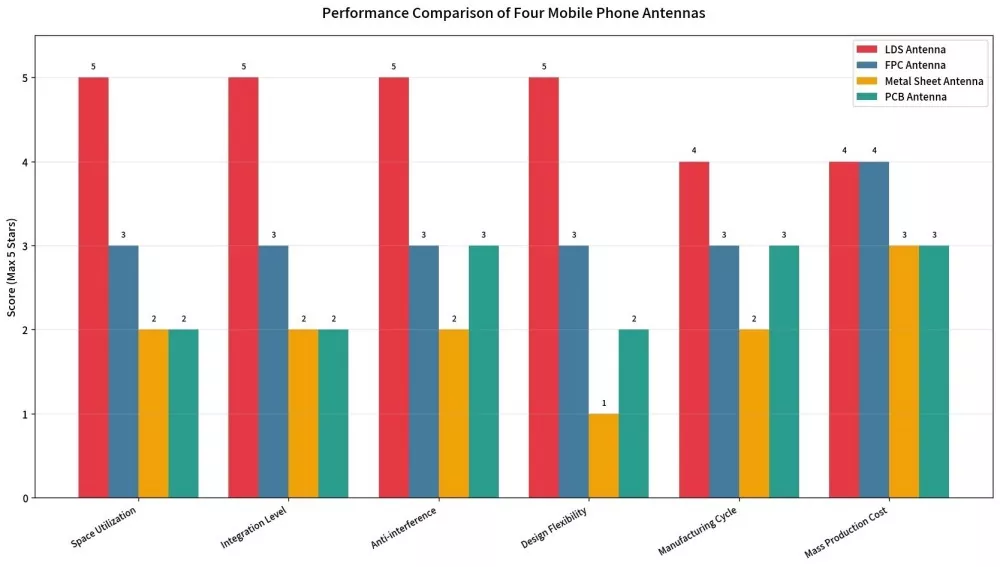

同業他社と比較する

品質管理プロセス

1. 受入材料検査: LDS 用に特別に設計されたプラスチック粒子中の金属添加剤含有量の検査

2. 射出成形管理：寸法精度±0.05mm

3. レーザーマーキング: 回路の完全性のための AOI 自動光学検査

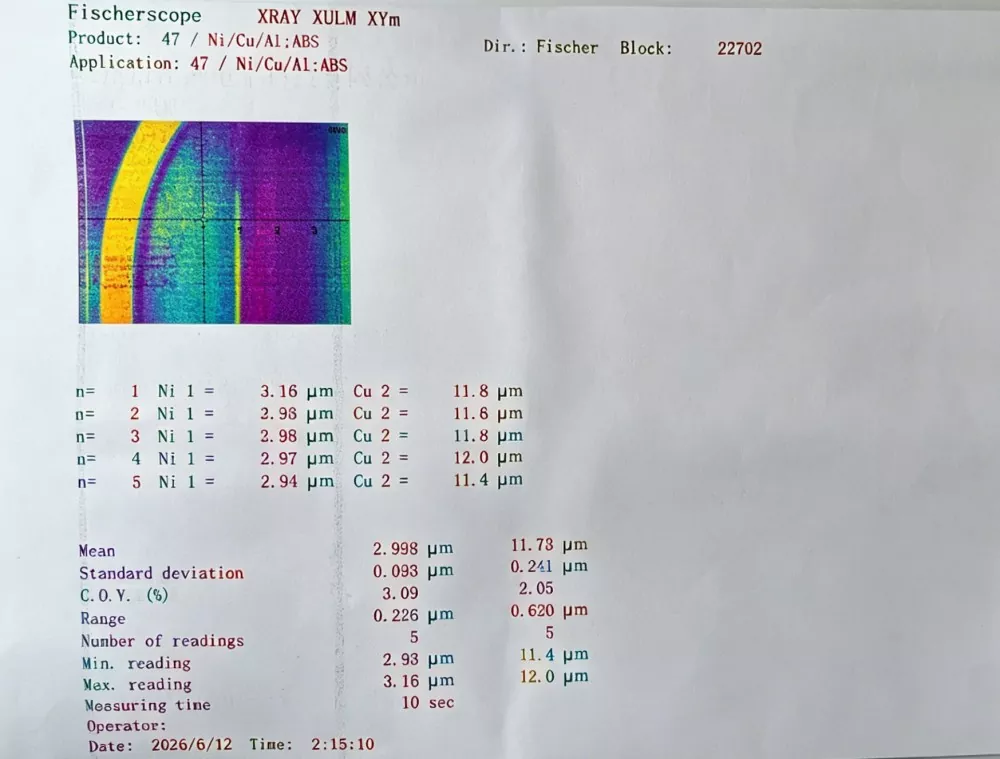

4. 化学めっき：膜厚均一性検査（銅層≧5μm、ニッケル/金層≧0.1μm）

5. RF テスト: ネットワーク アナライザーは、S11、VSWR、ゲイン、効率の完全な検査を実行します。

6. 信頼性抜き取り検査：百格子全付着試験

信頼できるサプライヤーとして、当社製品の各バッチには、対応する原材料バッチまで追跡できるテストレポートが付属しています。

LDSアンテナ製品の選び方

1. 周波数帯域要件を表示する

デバイスがサポートする必要がある通信周波数帯域 (2G/3G/4G/5G Sub-6GHz、Wi-Fi 2.4G/5G/6E、GPS/GNSS、Bluetooth、NFC など) を明確に指定します。異なる周波数帯域は、異なるアンテナ配線設計に対応します。

2.設置スペースの確認

- デバイスの筐体には十分な LDS レイアウト スペースがありますか?

- アンテナは 3D 曲面に沿った配線が必要ですか?まさにそこが LDS の優れた点です。

3. 素材の選択を確認します

LDS アンテナの基板材料は、LDS 固有の機能性プラスチックである必要があります。一般的なオプションには、PC、ABS、PC+ABS、LCP などがあります。さまざまな材料には、温度耐性、誘電率、機械的強度の点で独自の長所と短所があります。

4. リードタイムと最小注文数量を確認してください。

メーカーとして、私たちは以下を提供します。

- サンプルステージ:10高速プロトタイピング

- 小ロット: 100 ～ 1,000 個、納期 2 週間

- 大規模生産: 月間生産能力は 100,000 ユニットを超え、納期は保証されています。

よくある質問

Q: LDS アンテナと FPC アンテナの違いは何ですか?

A: FPC アンテナはデバイス内に設置されるフレキシブル回路ソリューションであり、専用の平面スペースが必要です。アンLDSアンテナデバイスのハウジングまたはブラケットに直接レーザー構造化されており、3D 表面への適応性が向上し、スペース利用率が向上します。また、従来の FPC ソリューションと比較して、より高い統合能力と強力な耐干渉性能も提供します。

Q: カスタマイズの最小注文数量はいくらですか?

A: サンプル段階では最低注文数量は必要ありません。サンプル請求、100個からの小ロット生産、お客様のご要望に応じた大量注文にも対応いたします。直営工場として、プロジェクトのさまざまな段階にわたって柔軟な生産サポートを提供します。

Q: カスタマイズにはどのような情報が必要ですか?

A: お客様は、デバイス (STEP または IGS 形式)、ターゲット周波数帯域、PCB レイアウト、コネクタ タイプの 3D CAD 図面を提供できます。当社のエンジニアリング チームは、配線設計、シミュレーションの最適化、プロトタイプの検証を処理します。

Q: このテクノロジーは 5G ミリ波アプリケーションをサポートできますか?

A: はい。この技術は、Sub-6 GHz とミリ波の両方の周波数帯域のアンテナ設計をサポートします。最終的なソリューションは、デバイスの構造、利用可能なスペース、および必要な周波数性能に応じて最適化されます。

Q: アンテナの寿命はどれくらいですか?

A: 信頼性テストでは、-40℃から+85℃までの100回の熱サイクルおよび85℃/85% RHで168時間の高温高湿テストの後でも、接着力は安定しており、性能低下は5%未満にとどまることが示されています。設計上の耐用年数は 10 年を超える場合があります。

Q: アンテナ調整のサポートは提供できますか?

A: はい。当社は、シミュレーション、プロトタイピング、システムレベルの最適化を含む完全なチューニング サービスを提供し、製品が CTA、CE、FCC などの認証要件を満たすのを支援します。
