セラミックパッチアンテナ

無線通信技術における強力な専門知識に裏打ちされた Qianmu Communication は、中国を拠点とする Bluetooth セラミックパッチアンテナメーカー、オリジナル工場、およびグローバルサプライヤーであり、アンテナソリューションの研究開発、生産、カスタマイズを専門としています。同社は、信号性能が弱い、干渉を受けやすい、消費電力が高い、フォームファクタが大きいなど、従来の Bluetooth アンテナに共通する課題を克服することに重点を置いています。

お問い合わせを送信

製品説明

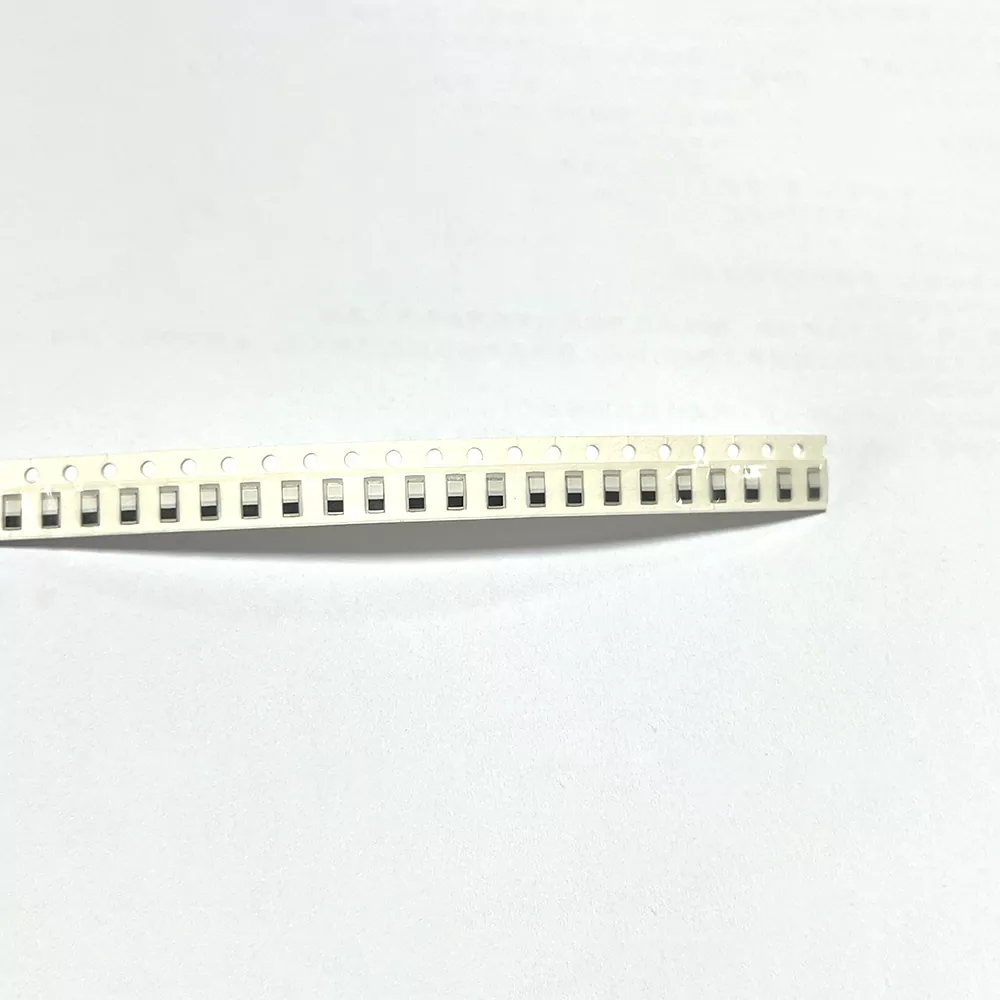

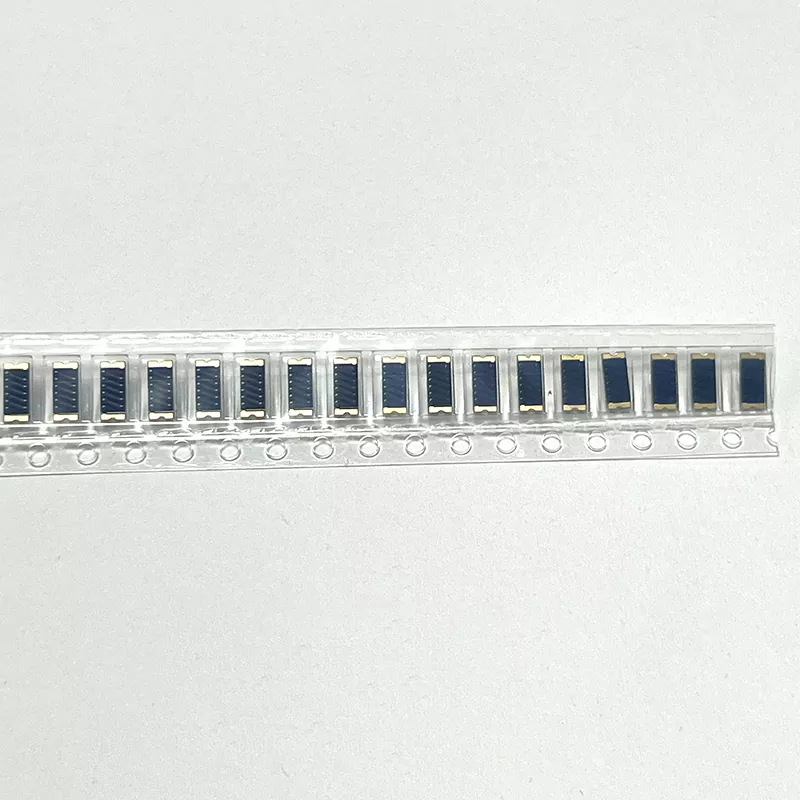

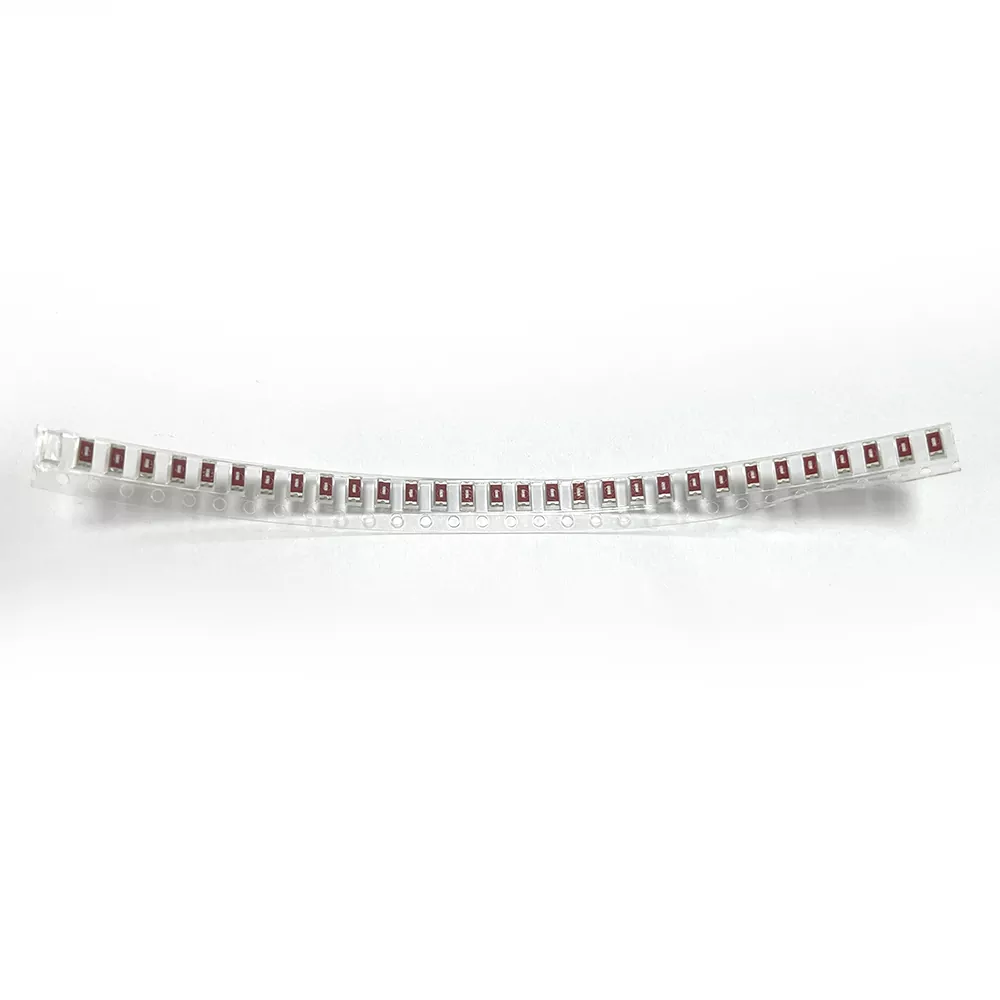

Bluetooth セラミックパッチアンテナは、2.4GHz Bluetooth 通信帯域用に特別に開発された小型の内蔵 RF アンテナです。コア基板として高誘電体セラミックを使用し、高温での層ごとの焼結と精密な金属回路エッチングを通じて製造されます。

このアンテナはパッシブパッチ RF トランシーバーコンポーネントです。設置時に外部配線や広いスペースを必要としません。

高誘電体材料とコンパクトな構造により、限られたスペースで効率的なBluetooth信号の送受信を実現するとともに、低消費電力、強力な耐干渉性能、高い安定性などの利点をもたらします。

Bluetoothウェアラブルデバイス、スマートホーム製品、IoT端末、車載Bluetoothデバイスの量産用ハイエンド内蔵アンテナソリューションとして広く使用されています。

仕組み

Qianmu Communication Bluetooth セラミックパッチアンテナは、セラミック誘電体基板、表面金属放射パッチ、および底部接地整合層で構成される高誘電体セラミック共振およびマイクロストリップ放射構造を採用しています。

この構造により、安定した信号伝送、正確なパラメーター制御、ラボテストで検証された信頼性の高い性能が実現します。

正確な帯域共鳴

9.2 高誘電セラミック基板を使用したこのアンテナは、2400 ～ 2483.5MHz の全 Bluetooth 周波数帯域に正確に一致します。最大99.6%のバンドマッチング精度により、周波数オフセットと信号減衰を効果的に低減し、Bluetoothの遅延や切断の問題の解決に役立ちます。

360°全方向放射

表面精度のマイクロストリップ回路は、最大 95% の放射均一性を備えた均一な電磁放射フィールドを生成します。通常の PCB アンテナと比較して、信号の死角を大幅に減らし、デバイスにより安定したマルチアングル接続を提供します。

強い電磁妨害耐性

セラミック誘電体材料は固有の電磁絶縁を提供し、マザーボードチップ、電源、バッテリーノイズからの干渉をシールドします。複雑な条件下では、信号対雑音比が 4 ～ 6dB 増加し、従来のスプリングアンテナや PCB アンテナよりも優れた耐干渉性能が得られます。

低電力インピーダンスマッチング

このアンテナは、定在波比 ≤1.3 の標準的な 50Ω の正確なインピーダンスマッチングを採用しており、極めて低い信号損失を保証します。 Bluetooth の電力消費を 15% 削減できるため、BLE 低電力アプリケーションや長いバッテリー寿命の要件に適しています。

広い温度範囲で安定した動作

一体化された高温焼結構造により、優れた熱安定性が得られます。 -40°C ～ +85°C の高温および低温サイクルテスト後、周波数偏差は ≤±2MHz 以内にとどまります。アンテナは高温環境でも低温環境でも安定した性能を維持します。

機器との互換性

この Bluetooth セラミックパッチアンテナは、家庭用電化製品、スマートホーム、産業用モノのインターネット、自動車エレクトロニクス、ウェアラブルデバイスなどをカバーする、2.4G Bluetooth 通信デバイスのすべてのカテゴリと高い互換性があります。二次的なデバッグを行わずに、量産用に直接パッチを適用できます。

• スマートウェアラブル: スマートウォッチ、スマートバンド、Bluetooth ヘッドセット、AR/VR ウェアラブル、Bluetooth 紛失防止デバイス

• スマートホーム端末: Bluetooth スマートスイッチ、スマートドアロック、温度および湿度センサー、人体検知デバイス、スマートライト、Bluetooth リモート端末

• IoT デバイス: BLE 低電力モジュール、Bluetooth メッシュネットワーキングデバイス、ワイヤレスデータ収集端末、IoT センサーモジュール

・車載Bluetooth機器：車載Bluetoothキー、車載T-BOX Bluetoothモジュール、ドライブレコーダーBluetooth端子、車載無線センサーデバイス

• 産業用無線デバイス: 産業用 Bluetooth 取得端末、ワークショップ用ワイヤレス監視センサー、機器用 Bluetooth デバッグモジュール、低電力産業用ネットワーキングデバイス

• 家電アクセサリ: ワイヤレスキーボードおよびマウス、Bluetooth スピーカー、ポータブルスマート小型家電、小型ワイヤレス伝送デバイス

Ceramic Patch Antenna

技術仕様

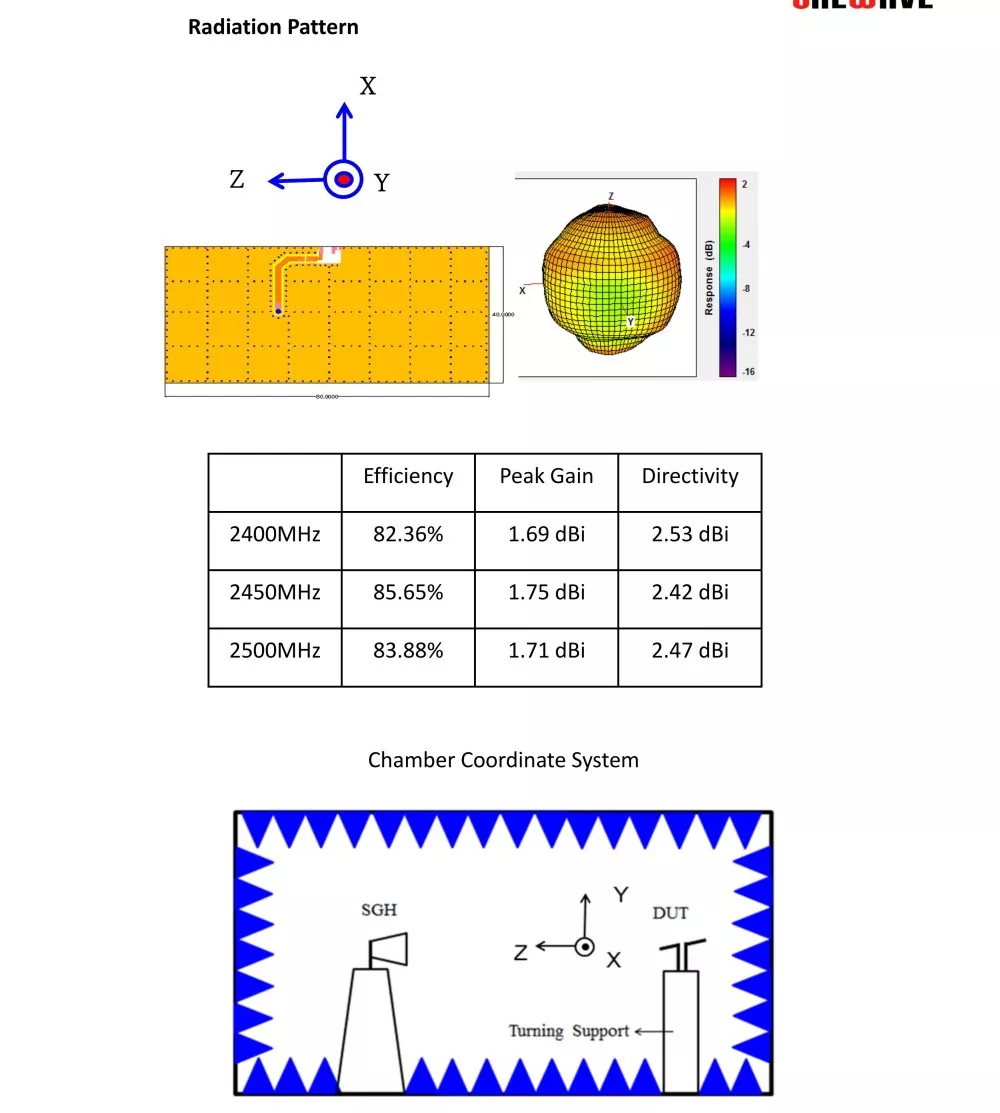

Qianmu Communication のすべての Bluetooth セラミックパッチアンテナパラメータは、無線電波暗室で測定されます。製品のバッチごとに完全なテストレポートが提供されており、データは真実で検証可能です。

パラメータ項目	標準的な技術パラメータ
製品名	Bluetooth セラミックパッチアンテナ
動作帯域	2400MHz～2483.5MHz（Bluetooth/BLE/メッシュフルバンド）
アンテナ利得	1.5～2.5クラス：：dBi
スタンディングボビーVSWR	≤1.3
インピーダンス	50Ω
偏波モード	全方向垂直偏波

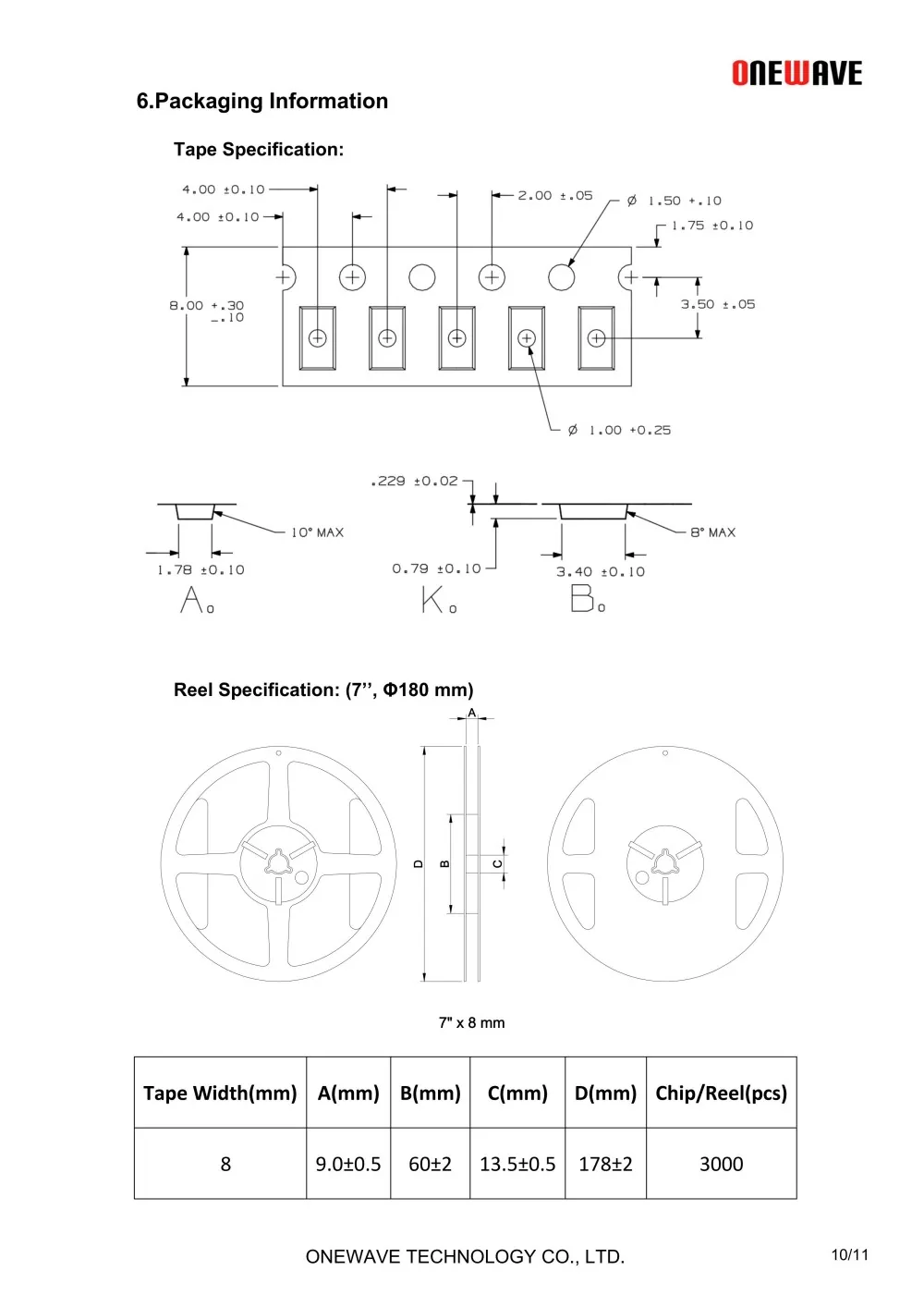

梱包方法	SMD面実装（全自動SMT面実装対応）
動作温度	-40℃～+85℃
保管温度	-50℃～+90℃

Ceramic Patch Antenna

アプリケーションシナリオ

安定した性能、超小型サイズ、超低消費電力という利点により、Qianmu 通信 Bluetooth セラミックパッチアンテナは、さまざまなスマートハードウェア量産プロジェクトに広く適用されており、多くの追跡可能な実際のアプリケーションケースがあります。

・スマートウェアラブルデバイス量産プロジェクト：従来のスプリングアンテナに代わって、国内のヘッドフォンおよびブレスレットメーカーに長期供給されます。ウェアラブルデバイスと人体との密着によるBluetoothの切断や音の遅れ、金属シェルによる信号の遮断などの問題を解決します。端末機器の接続成功率は87%から99.5%に向上しました。

· スマートホームフルハウス Bluetooth ネットワーク: 家中のスマートドアロック、スマートセンサー、照明制御、その他のスマートホームデバイスに適用されます。 Bluetooth メッシュの大規模ネットワークをサポートしており、複数のデバイスが干渉することなく同時に接続できます。ネットワークの安定性は通常の PCB アンテナよりも大幅に優れており、複数のスマートホーム変革プロジェクトで導入されています。

・低電力IoT端末：バッテリー駆動のIoTセンサーデバイスと互換性があります。超低消費電力により、デバイスの寿命を効果的に延長し、スマートビルディングやスマートパークの無線データ収集プロジェクトで広く使用されており、屋外での長期運用でも故障がありません。

・車載Bluetoothスマート端末：車載Bluetoothキー、ドライブレコーダー、車載センサーデバイスに適用されます。高温、低温、振動などの過酷な車両条件に耐性があり、走行中に切断や遅延のない安定した Bluetooth 接続を確保し、車載の産業グレードの使用基準と互換性があります。

· 産業用ワイヤレス監視デバイス: ワークショップの産業用監視センサーとワイヤレスデバッグ端末は、バッチでマッチングされ、ワークショップのモーターや機器からの電磁干渉に耐え、産業データのリアルタイムかつ安定した送信を保証し、産業オートメーションのネットワーク要件を満たします。

同業他社との製品比較

市場の主流の Bluetooth アンテナは、PCB オンボードアンテナ、FPC フレキシブルアンテナ、スプリングアンテナ、およびセラミックパッチアンテナの 4 つのカテゴリに分類されます。多くの購入者やハードウェア開発者は選択を間違える傾向があります。中国の Bluetooth アンテナのプロサプライヤーとして、当社は多面的な比較を行って、かけがえのない利点を明確に示しています。

比較寸法	1000 メッシュ Bluetooth セラミックパッチアンテナ	通常の PCB オンボードアンテナ	FPCフレキシブルアンテナ	スプリングアンテナ
信号の安定性	非常に高い、強力な耐干渉性、低周波数オフセット	平均的、マザーボード干渉の影響を受けやすい、高周波バイアス	中程度、曲げるとパフォーマンスが低下する傾向があります	不良、振動時にずれや断線が起こりやすい
消費電力性能	超低消費電力、BLE低電力デバイスと互換性あり	消費電力が高く、バッテリー寿命の損失が大きい	中程度の消費電力	消費電力が不安定
耐候性と耐久性	工業用グレード、高温、低温、経年変化、振動に対する耐性	屋内の室温シナリオにのみ適しています	老化や亀裂が発生しやすく、耐熱性もありません。	変形しやすく、錆びやすく、寿命が短い
取り付け時のフィット感	SMT パッチ、大きな余裕のない自動化された大量生産に適合	専用のルーティング領域をマザーボード上に予約する必要があります	手貼りのため高速大量生産には不向き	多くのスペースを必要とし、多くの構造上の制限があります
量産の一貫性	非常に高い、最小限のバッチパラメータエラー	偏差が大きく、マザーボードの設計に大きく影響される	固着プロセスにより一貫性が低下します	手動溶接では一貫性が低下します

製品選択ガイド

多くのハードウェア開発者と購入者はサイズのみに焦点を当て、動作条件とパラメータの適合性を無視しており、その結果、大量生産の手戻りや端末の故障が発生しています。 Bluetooth セラミックパッチアンテナを選択する場合、次の 3 つのコア寸法に従って正確に適合させることができます。

• デバイスの電力要件に基づいて選択します。バッテリー駆動の BLE 低電力デバイスおよびウェアラブルデバイスの場合は、超低電力の標準セラミックアンテナを優先して、デバイスのバッテリー寿命を大幅に延長します。プラグインデバイスの場合は、ハイゲインの強化バージョンを選択してください。

• 使用条件に応じて選択してください。屋内常温民生機器の場合は、通常のモデルが使用できます。車載機器、屋外機器、産業機器の場合は、産業用グレードの広温度防振モデルを選択する必要があります。過酷な環境にも耐えられ、長期間使用しても性能が低下しません。

• 機器の構造に基づいて選択します。本体が非常に小さく、ヘッドルームが確保されていない機器の場合は、小型の表面実装モデルを選択します。長距離 Bluetooth 伝送とメッシュネットワークが必要なデバイスの場合は、高ゲイン、高耐干渉性のカスタムモデルを選択してください。

Ceramic Patch Antenna

よくある質問

Q1: 通常のアンテナと比較した Bluetooth セラミックパッチアンテナの最大の利点は何ですか?

A1: 主な利点は、高い安定性、低消費電力、強力な耐干渉性、高温および低温に対する耐性、量産時の高い一貫性であり、干渉しやすい、大きな周波数偏差、高消費電力、耐振動性の低さなど、一般的な PCB アンテナやスプリングアンテナの問題点に完全に対処しており、特にハイエンドのスマートハードウェア、産業用および自動車用デバイスの量産に適しています。

Q2: このアンテナは Bluetooth 5.0/5.1/5.3 BLE 低電力プロトコルをサポートしていますか?

A2: 完全にサポートされています。 Bluetooth プロトコルのすべてのバージョンと互換性があり、BLE Low Energy、Bluetooth メッシュネットワーキング、2.4G ユニバーサルワイヤレス伝送と互換性があり、市場のすべての主流 Bluetooth モジュールと互換性があります。
