PIFAアンテナ

PIFAアンテナとは

平面逆 F アンテナとも呼ばれる PIFA アンテナは、家庭用電化製品や IoT デバイスで最も広く使用されている内蔵放射アンテナ構造の 1 つです。これらは、密閉用途向けに設計された薄型の小型 RF アンテナです。

通常のセラミックアンテナ、ワイヤーアンテナ、PCBアンテナと比較して、金属筐体、プラスチック密閉構造、限られた内部空間でも安定した共振を維持でき、シールド減衰に強いことが主な利点です。

当社の量産製品は大きく2つの構造に分かれます。

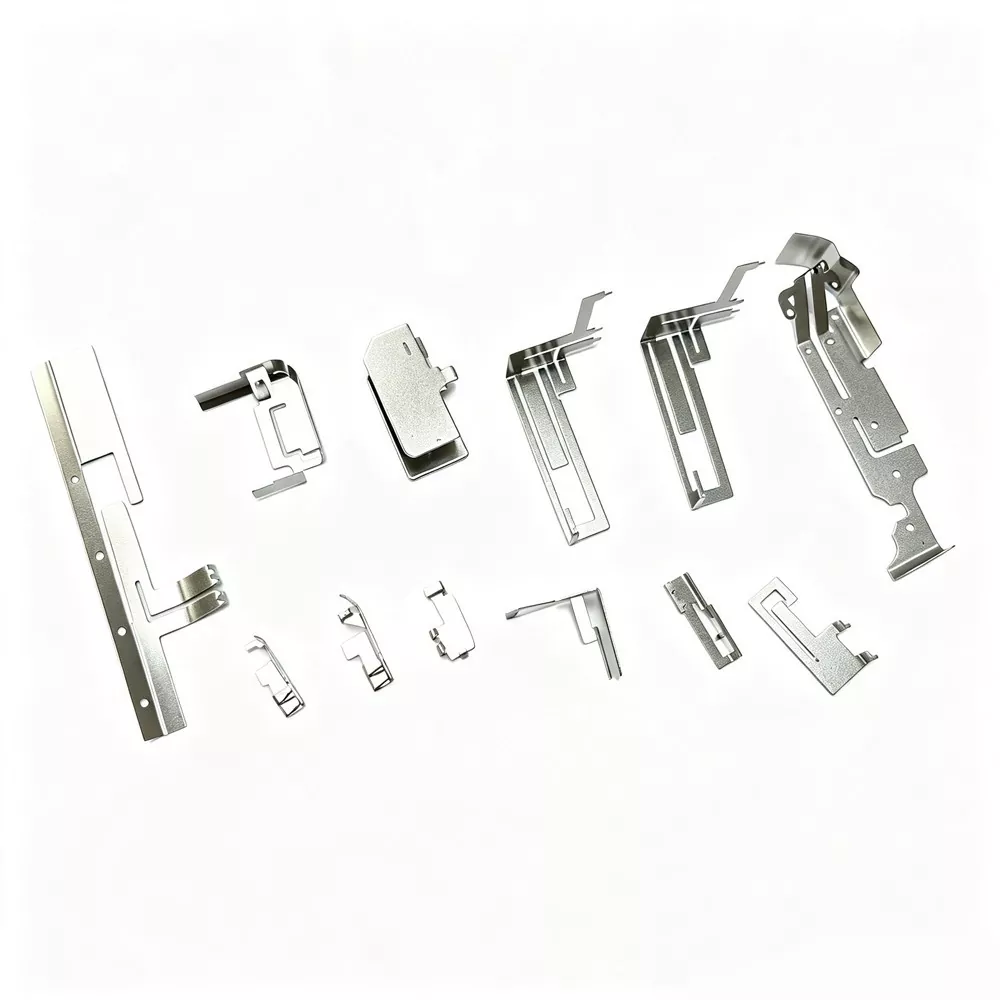

1. スプリングPIFAアンテナ

ステンレス鋼/リン青銅のスプリングは一体成型でプレス加工されており、高硬度、良好な復元力、耐衝撃性を備え、車載用、産業用制御機器、スポーツ用品に適しており、長期接触による緩みや酸化がなく、標準化された量産に適しています。

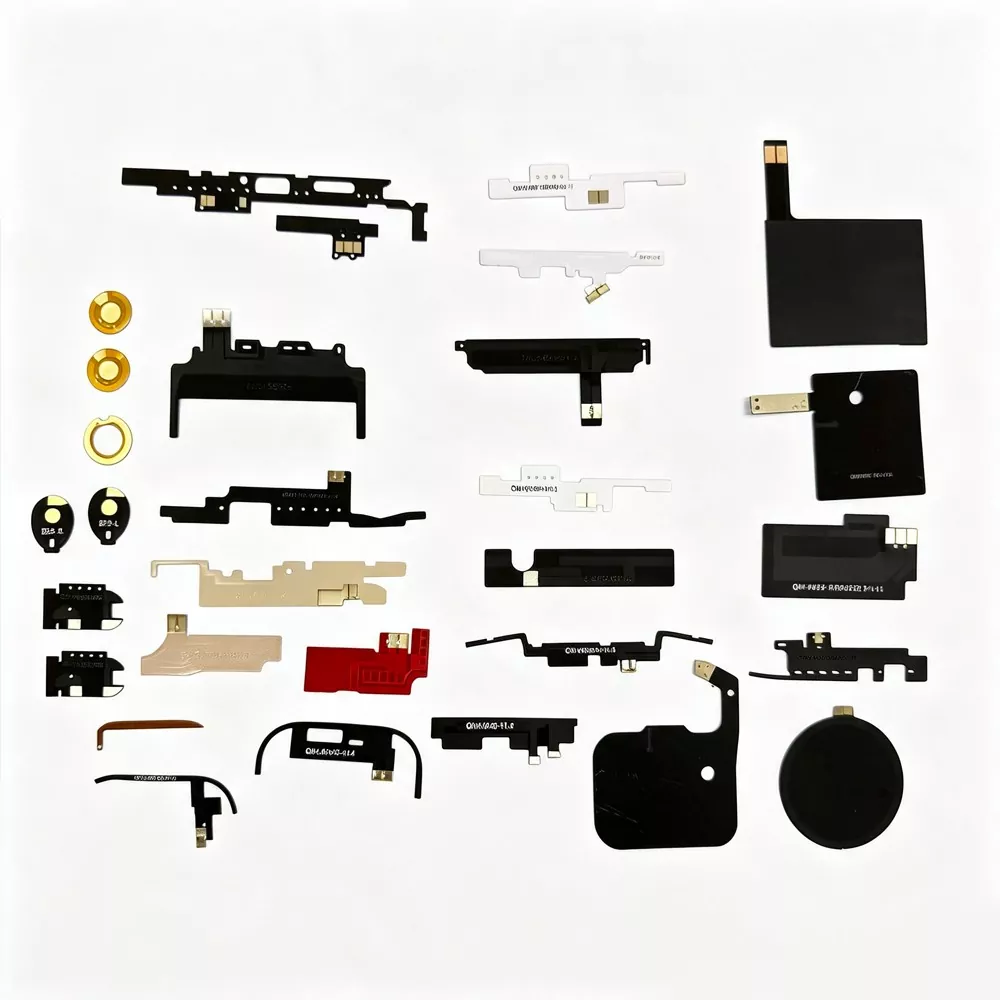

2. シングル FPC フレキシブル PIFA アンテナ

単層FPCフレキシブル基板エッチングプロセスにより、軽量、薄型、柔軟性、屈曲性、壁掛け性に優れ、超薄型デバイス、凹凸構造、小型ボディに適しています。これは現在、スマート ハードウェア向けの主流の内蔵アンテナ ソリューションです。

PIFA アンテナの仕組み

多くのお客様は、内蔵アンテナを単なる「金属パッチ」と誤解しています。 In fact, it has a very rigorous radio frequency resonance structure, and the principle can be fully verified by spectrum analyzers, network analyzers, and anechoic chamber tests without the void theory.

1. 接地共振原理: PIFA 構造は、放射アーム + 接地結合に依存して、逆 F 共振ループを形成します。通常のアンテナと比較して、デバイスのメインボードのグランドへの依存度が低く、全体的な適合許容率が高くなります。

2. ロープロファイル放射: アンテナは非常に低く、機体の近くに取り付けられているため、金属シェルのシールドによって引き起こされる信号の減衰を効果的に低減し、機器取り付け後の信号の急落の問題を解決できます。

3. ノイズ フィルタリング: PIFA には、マザーボード CPU、電源、メモリによって生成される高周波ノイズをフィルタリングできる固有のフィルタリング特性があり、バックグラウンド ノイズを大幅に低減し、信号対雑音比を向上させます。

4. マルチバンド互換の共振: 正確な配線、スロット、インピーダンスマッチング設計により、1 つの FPC PIFA アンテナが 2.4G、5G、Bluetooth、LTE を含む複数のバンドに同時に対応でき、デバイスの内部スペースを大幅に節約できます。

詳細な技術仕様

競合製品と比較した利点

市販されている通常のアンテナには、ハウジングの高い減衰、不安定な VSWR、劣った耐干渉性、一貫性のないバッチ パフォーマンスなどの共通の問題が存在することがよくあります。当社の PIFA アンテナには明らかな利点があります。

· 通常の PCB アンテナとの比較: PCB アンテナはハウジングのシールドの影響を受けやすくなります。このアンテナはハウジングの減衰を 70% 以上削減します。

・セラミックアンテナとの比較： セラミック アンテナは壊れやすく、温度差に敏感ですが、この構造により耐衝撃性、耐熱性が向上し、全体的な通過率が高くなります。

・一般的なFPCアンテナとの比較： 通常の FPC アンテナには PIFA 共振構造がないため、信号のドリフトが大きくなります。当社の単一 FPC ソリューションは、正確な共振と安定した性能を提供します。

・無名スプリングアンテナとの比較： 通常のスプリング アンテナにはインピーダンス整合が欠けており、信号性能が不安定になります。 Qianmu Communication は出荷前に完全な検査と校正を行っています。

高品質の PIFA アンテナの選び方

1. 構造を見てください。気密ボディの場合は、通常の FPC/PCB アンテナを盲目的に使用するのではなく、PIFA 構造を選択してください。

2. アプリケーション シナリオを検討します。振動機器の場合は、スプリング PIFA アンテナを選択します。超薄型機器の場合は、FPC PIFA アンテナを選択してください。

3 バッチの一貫性を重視します。大規模な工場での大量生産の校正、バッチのパフォーマンスの違いが小さい、販売後の故障率が低い。

4 カスタマイズ機能を確認します。サイズ、配線、およびマッチングは、さまざまな製品 ID 設計に合わせてマシンの全体構造に応じて変更できます。

よくある質問

Q1: サイズや周波数帯域のカスタマイズは可能ですか?

A: はい。当社は、スプリング PIFA アンテナおよびシングル FPC PIFA アンテナのカスタム、フルサイズ、フルバンドのインピーダンス マッチングをサポートし、無料のスキーム最適化を提供します。

Q2: PIFA アンテナの信号が通常のアンテナより優れているのは何ですか?

A: 最大の利点は、ケース内での減衰が少なく、シールドや干渉に耐性があり、マシン環境全体での実際の体験が通常のアンテナよりもはるかに優れていることです。

Q3: 輸出をサポートしており、証明書を提供できますか?

A: グローバル エクスポートがサポートされています。 CE、ROHS、FCC、テストレポート、工場資格が利用可能で、対外貿易のB2B調達要件を完全に満たします。
