NB-IoTアンテナ

市場で入手可能な IoT アンテナには、内蔵パッチ アンテナ、吸盤車載アンテナ、ネジ止め外部防水アンテナの 3 つの主なタイプがあります。

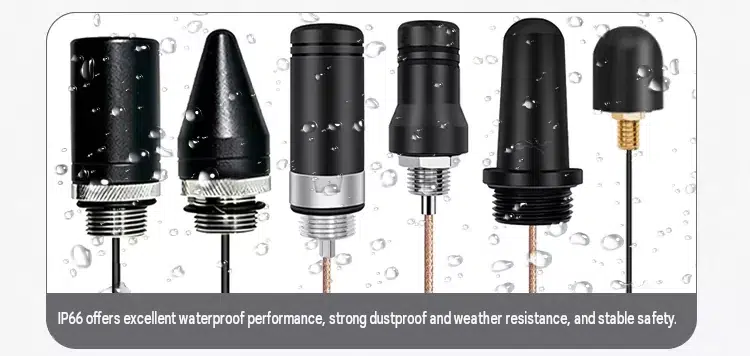

この記事で紹介するNB-IoTアンテナは、ネジ止め屋外用防水アンテナのカテゴリに属します。産業用電気制御キャビネット、屋外統合機器ボックス、自治体向け IoT 端末向けに特別に設計されています。

Qianmu Communication のキャビネット外部 NB アンテナは、700 MHz ～ 960 MHz のフルバンド NB-IoT をサポートし、チャイナ モバイル、チャイナ ユニコム、チャイナ テレコムの 3 つの主要通信事業者の狭帯域ネットワークと互換性があります。 2 つの一般的なネジ サイズ M12 と M16 が用意されており、ほとんどの国内および輸入の産業用キャビネットの取り付け穴の規格に適合します。

What is an external antenna for NB-IoT cabinets

NB-IoT キャビネット外部アンテナは、産業用 IoT 機器用に設計されたネジ止め式の防水 RF アンテナです。機器キャビネットの外部に設置され、屋外や産業環境でNB-IoT端末に安定した無線信号伝送を提供します。

動作原理

多くのお客様は、アンテナは単なる金属発振器であり、防水ハウジングは信号性能に影響を与えないと誤解しています。実際、NB-IoT キャビネットの外部アンテナの構造設計は、屋外の長距離通信の安定性に直接影響します。動作性能は、ベクトル ネットワーク アナライザーと遮蔽電波暗室を通じてテストおよび検証できます。

1. 低周波発振器の共振構造

NB-IoT は 700 ～ 960 MHz の低周波通信帯域で動作しますが、この帯域では波長が長く、発振器の長さと接地マッチングに対する要件が高くなります。このアンテナは内部にセグメント化された銅放射素子を使用しており、狭帯域の低周波共振を正確に整合させ、通常の短いアンテナに見られる共振オフセットや定在波の増加を回避します。

2. 筐体免震構造

アンテナは筐体の外側に設置されています。金属ネジは固定とアース結合に使用され、発振器はキャビネットの金属板から安全な絶縁距離を維持します。これにより、金属筐体による RF 信号のシールドと吸収が回避されます。

同じ仕様の場合、金属キャビネット内に設置された内蔵アンテナは 6 ～ 9dB の減衰を受ける可能性がありますが、外部 NB-IoT アンテナの全体的な減衰はわずか 1 ～ 2dB です。

3. 多層密閉防水構造

アンテナは背面防水シリコンガスケット、ねじ込み防水ゴムリング、射出成形リード線構造を採用し、3層保護を実現しています。雨水や結露がケーブルを伝ってキャビネット内に侵入することはありません。 50Ω同軸ケーブルは安定したRF信号伝送を維持し、屋外の温度変化によるインピーダンスのドリフトを防ぎます。

4. ノイズ対策構造

アンテナ ベースにはアース カップリング リングが追加され、キャビネット内の電源、PLC、リレーによって生成される電磁ノイズをフィルタリングし、ノイズ レベルを低減し、IoT 端末の基地局アクセスの成功率を向上させます。

対応機器

NB-IoT アンテナは、金属キャビネットの保護と屋外での長期間の動作が必要な IoT 端末向けに設計されています。民間、商業、産業用のデバイスに適しています。

1. スマート遠隔伝送水道メーターキャビネット

自治体の水道およびガス設備、ガス収集ボックス、パイプラインの圧力監視および制御キャビネット、オンライン水質監視装置。

2. スマートパワーおよび産業用制御機器

屋外集電盤、低圧配電監視端末、太陽光発電一体型制御盤、電力量計集線装置。

3. スマートシティセキュリティ設備

道路粉塵監視ボックス、環境および気象監視ステーション、駐車バリア制御キャビネット、屋外街路灯スマート コントローラー。

4. 産業用オートメーション端末

工場ワークショップのデータ収集コントロールボックス、倉庫物流位置決め端末、および機器障害無線警報キャビネット。

5. 農業IoT機器

畑土壌監視キャビネット、養殖用水質管理キャビネット、温室環境統合監視装置。

詳細な技術パラメータ表

よくある質問セクション

Q1: NB-IoT外付けアンテナのケーブル長やコネクタは変更できますか?

A: はい。標準モデルは1.5mから10mまでの同軸ケーブル長に対応します。 SMA、IPEX、Nなどのコネクタを要件に応じて交換できます。大量注文では、カスタム シェル カラーやロゴのシルク スクリーン印刷もサポートされます。

Q2: この屋外 NB アンテナは、チャイナモバイル、チャイナユニコム、チャイナテレコムの NB カードと同時に互換性がありますか?

A: はい。このアンテナは 700 ～ 960MHz の NB-IoT 周波数帯域全体をカバーし、主要 3 つの通信事業者の NB ネットワークと互換性があります。異なる周波数帯域用に個別のバージョンを購入する必要はありません。

Q3: キャビネットの内部スペースが限られている場合、ワイヤの曲げはアンテナ信号に影響しますか?

A: ケーブルは大きな曲げ半径で緩やかに曲げることができますが、90 度の曲げや繰り返しの折り曲げは避けてください。設置中は、信号の大幅な減衰を防ぐために、ケーブルをできるだけ真っ直ぐにし、電源や周波数コンバータなどの干渉源から遠ざけてください。

Q4: 沿岸の塩水噴霧環境で長期間使用すると、アンテナの金属ナットが錆びやすくなりますか?

A: いいえ。アンテナ ロック ナットは不動態化された防錆アルミニウム合金で作られており、48 時間の塩水噴霧テストに合格しています。沿岸地域での屋外での長期使用でも錆びや詰まりが発生しにくいです。腐食性の高い環境では、カスタマイズされた防食ソリューションについてエンジニアに相談できます。
