タブレット 4G データ アンテナ

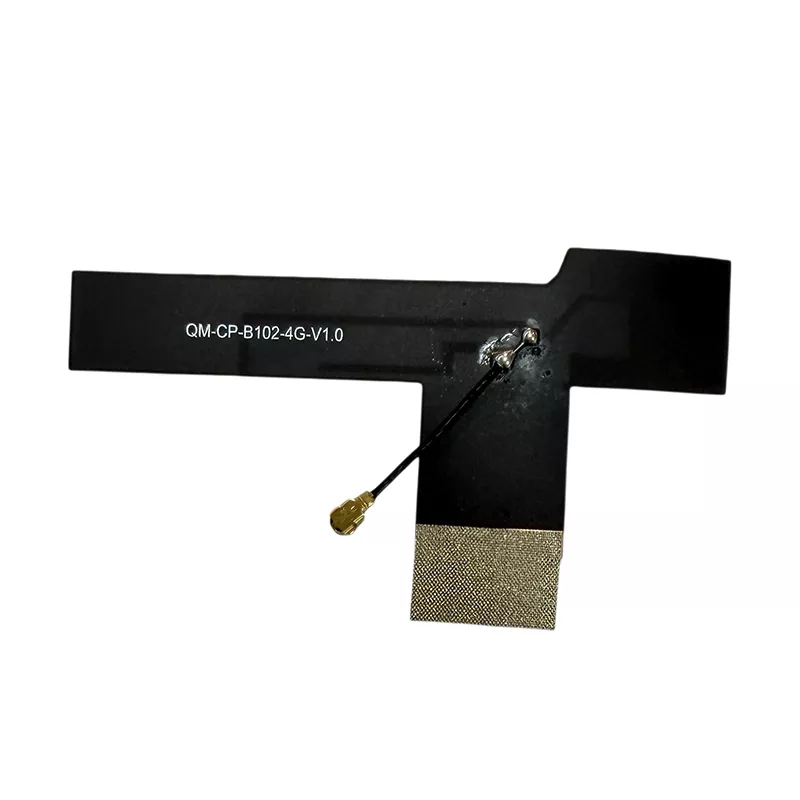

タブレット 4G データ アンテナは、タブレット デバイス専用に設計された内蔵ワイヤレス信号受信および送信コンポーネントです。このタブレット 4G LTE アンテナは、タブレットの限られた内部スペースに最適化された軽量で柔軟な構造を備えています。 4G LTE ネットワーク上でデータ送信と信号受信を処理し、セルラー接続、データのアップロードとダウンロード、安定したネットワーク通信をサポートします。内蔵 4G LTE アンテナとして、外部ユニバーサル アンテナとして使用するのではなく、内部に設置するように設計されています。

従来の内部アンテナ構成と比較して、このソリューションは、フレキシブル FPC 基板とコンパクトなプロファイルを組み合わせて、さまざまなタブレット構造に対応します。この設計は、必要な周波数帯域と設置条件に応じて、民生用、教育用、産業用、特殊なタブレット アプリケーション向けに評価できます。

互換性のあるデバイスの範囲

この製品は、タブレット アプリケーション用の多用途でカスタマイズ可能な 4G LTE アンテナとして、4G ネットワーク接続をサポートするタブレット デバイス向けに設計されています。互換性は、デバイスのサポートされている周波数帯域、内部アンテナのスペース、および RF インターフェイスによって異なります。

• 消費者向け民間タブレット: ホーム エンターテイメント タブレット、フルネットワーク通信タブレット、およびポータブル個人用タブレット デバイス

• 教育用商用タブレット: 学生学習用タブレット、キャンパス教育専用タブレット、研修機関用商用タブレット

• 産業用堅牢タブレット：産業用ハンドヘルドタブレット、防塵・防水・防爆産業用タブレット、屋外用スマートタブレット

• 特殊車載タブレット：車載インフォテイメントタブレット、物流・輸送車両端末、建設機械制御タブレット

• 業界固有のタブレット: 医療タブレット、セキュリティ監視タブレット、倉庫インテリジェント端末タブレット、IoT スマート タブレット デバイス

詳細な技術仕様

インストールと使用ガイド

このタブレット 4G データ アンテナは、互換性のあるタブレット デバイスに内部設置するように設計されています。デバイスの製造、メンテナンス、アンテナ交換プロジェクトに使用できます。取り付けは、タブレットの分解と RF コネクタの取り扱いに精通した担当者が実行する必要があります。具体的なインストール手順は次のとおりです。

1. 分解と清掃: タブレット デバイスの電源を切り、背面カバーを取り外し、内部の設置領域から埃やゴミを取り除きます。取り付け面が平らで清潔で、突起や障害物がないことを確認してください。

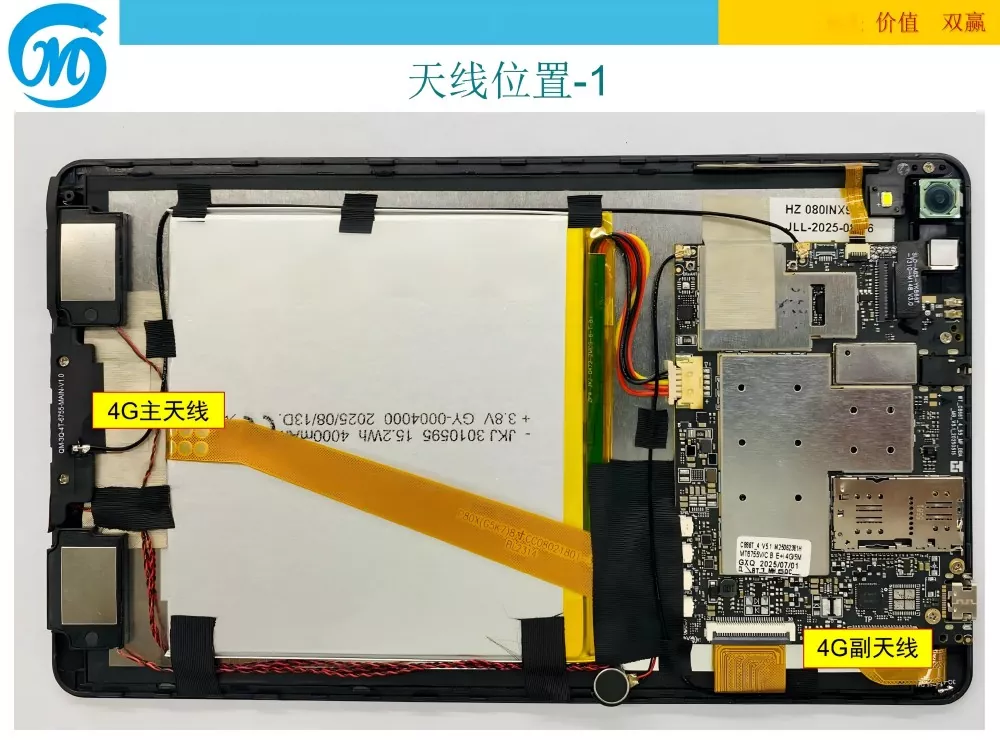

2. 位置決めと取り付け: アンテナの背面にある高温耐性粘着保護フィルムを剥がします。タブレット内の予約済みアンテナの位置に正確に合わせて、金属で遮られていないデバイス本体の空いている領域に置きます。 3 ～ 5 秒間軽く押して、アンテナが緩んだりエッジが浮き上がったりすることなく、しっかりと固定されていることを確認します。

3. インターフェイス接続: アンテナの端にある IPEX コネクタをタブレットのマザーボードの RF ソケットに合わせて、しっかりと接続されるまで垂直に押し込みます。接続部の緩みや接触不良がなく、良好な接触を確保してください。この接続配置は、互換性のあるタブレット RF インターフェイス用の IPEX 4G LTE アンテナを選択するときに関係します。

4. ケーブルの配線を整理する: 過度の引っ張り、曲げ、圧縮を避けるためにアンテナ ケーブルをきちんと配置し、バッテリーやマザーボードなどの発熱領域から遠ざけて長期の劣化や損傷を防ぎます。

5. 設置テスト: 通常使用する前に、タブレットの背面カバーを取り付け、固定ネジを固定し、デバイスの電源を入れ、4G ネットワークを有効にし、インターネット速度と信号強度をテストし、信号の異常や切断の問題がないことを確認します。

会社の背景

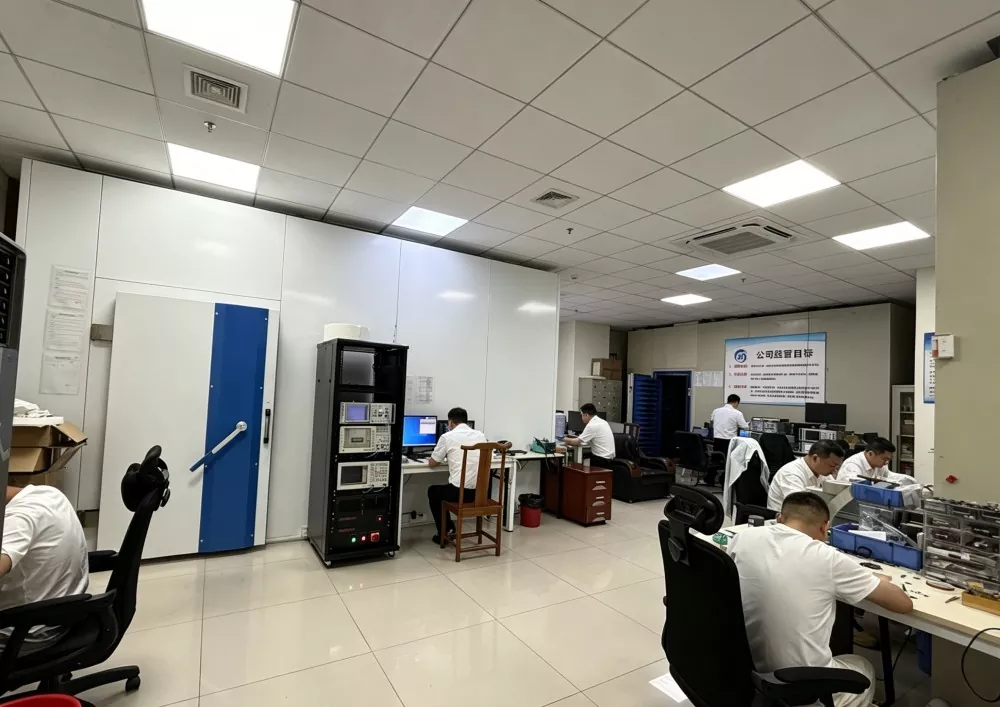

Shenzhen Qianmu Communication Technology Co., Ltd. は、アンテナの研究開発、金型開発、大規模生産、品質管理テスト、アフターサポートを統合する中国のメーカーおよびサプライヤーとして、10 年以上にわたり通信アンテナ業界に従事してきました。同社は、タブレット 4G データ アンテナ製品、IoT アンテナ、内蔵端末アンテナなどの無線通信アンテナ ソリューションを専門としています。その施設には、製品開発と品質管理をサポートするための製造業務、生産ライン、研究開発研究所、試験装置が含まれています。工場訪問の手配も可能で、生産および検査プロセスは会社の品質管理手順の対象となります。

コア チームのメンバーはそれぞれ、通信アンテナの研究開発で 10 年以上の経験があり、信号適応、インピーダンス整合、さまざまなタブレット デバイスの内部設置要件に関する専門知識を備えています。このチームは、世界中の 300 以上のデジタル端末および産業機器メーカーにアンテナ ソリューションを提供してきました。製品要件とデバイスの統合条件に応じて、カスタマイズされたソリューションが利用可能です。

製品選択ガイド

Tablet 4G LTE アンテナを選択する際の一般的な考慮事項には、周波数の互換性、設置スペース、コネクタの種類、RF 性能が含まれます。次の点は、提案されたアンテナが特定のタブレット プロジェクトに適しているかどうかを判断するのに役立ちます。

• 周波数帯域の互換性を確認する: 必要な周波数帯域をカバーするアンテナを優先します。国内デバイスの場合は、対象のキャリア バンドとの互換性を確認してください。輸出デバイスの場合は、対象市場で使用されている周波数帯域のサポートを確認してください。帯域が欠落していると、信号の受信とデータのパフォーマンスに影響を与える可能性があります。

• 材質と職人技を確認する: フレキシブル FPC 4G アンテナは、薄くフレキシブルな基板が必要な内部設置要件に対応できます。基板、導電性要素、および絶縁コーティングを検討して、設計が意図した設置環境に適しているかどうかを判断します。

• 実際のテストパラメータを確認する: 入手可能なテストレポートと測定データを確認します。主要なパラメータには、ゲイン、SWR、インピーダンスが含まれます。測定されたパフォーマンスがターゲットデバイスおよび動作帯域の要件を満たしていることを確認します。

• 互換性寸法の確認: タブレットの内部スペースに応じて、適切なアンテナ寸法を選択します。超薄型デバイスの場合は、厚さ 0.15 mm の設計を検討し、利用可能な取り付け領域、ケーブルルート、およびクリアランスを確認してください。設置上の制約に対処するために、カスタムの非標準サイズについても議論される場合があります。

• RF コネクタを確認します。IPEX/U.FL コネクタはタブレットのマザーボードの RF ソケットと一致する必要があります。ご注文前にコネクタの世代、ケーブル長、接続配列をご確認ください。タブレット用内部 LTE アンテナ プロジェクトでは、デバイスの設計に応じて、異なるコネクタまたはケーブル構成が必要になる場合があります。

• カスタマイズと供給能力の確認: 特殊な寸法、ケーブル長、コネクタ要件、または周波数構成を持つプロジェクトの場合、デバイスの仕様に従ってカスタム タブレット アンテナを評価できます。量産前にサンプル、テスト要件、生産数量、リードタイムを確認します。

• メーカーの能力を確認する: 長期的なアンテナのサプライヤーを選択する際には、メーカーの経験、製品テスト、品質管理、カスタマイズ オプション、およびアフター サポートを考慮してください。

よくある質問

Q1: このタブレット 4G データ アンテナは海外の 4G ネットワークをサポートしていますか?

A: アンテナは技術仕様に記載されている周波数帯域をサポートしています。輸出機器の場合は、これらの帯域を対象国で使用されている LTE 帯域およびタブレットのモデム要件と比較してください。標準仕様が必要な帯域をカバーしていない場合は、追加の周波数構成について議論する場合があります。

Q2: アンテナのサイズ、コネクタの種類、ケーブルの長さをカスタマイズできますか?

A: はい。カスタマイズ オプションには、機器の内部構造に応じて、アンテナの寸法、ケーブル長、コネクタの種類、周波数構成が含まれる場合があります。カスタム タブレット アンテナ プロジェクトの場合は、互換性を評価できるように、利用可能な設置スペース、必要な LTE 帯域、RF コネクタの詳細、およびターゲット アプリケーションを提供します。

Q3: 製品の保証期間はどれくらいですか?品質問題はどのように処理されますか?

A: 製品には 1 年間の保証と生涯保守サービスが付いています。人的損傷が原因ではない品質問題については、記載されているサービス ポリシーに基づいて、使用上の問題に対処するための技術サポートとともに、無料の交換または再発送が提供されます。ご注文の際は適用条件をご確認ください。

Q4: 頻繁に曲げるとフレキシブル アンテナが損傷しますか?

A: 本製品は内部実装用に設計されたフレキシブルFPC基板を使用しています。鋭い折り目、繰り返しの過度の曲げ、または放射素子やフィーダー ケーブルへの圧力を避けてください。設置は、アンテナの構造と RF 性能を維持するために、アンテナの機械的要件に従う必要があります。

Q5: 最低注文数量はいくらですか?混合バッチを供給できますか?

A: 標準在庫製品には最低注文数量はなく、少量の混合バッチと不定期の購入がサポートされていると記載されています。大量の注文には段階的な価格設定が適用される場合があります。ご注文前に現在の在庫、カスタマイズ要件、生産リードタイムをご確認ください。

Q6: アンテナにはどのようなコネクタが使用されますか?

A: 標準インターフェイスは、カスタマイズ可能な端子オプションを備えた IPEX/U.FL ユニバーサル コネクタです。コネクタがタブレットのマザーボードの RF ソケットに対してチェックされる必要があります。 IPEX 4G LTE アンテナ要件については、製造前にコネクタの世代とケーブルの長さを確認してください。
