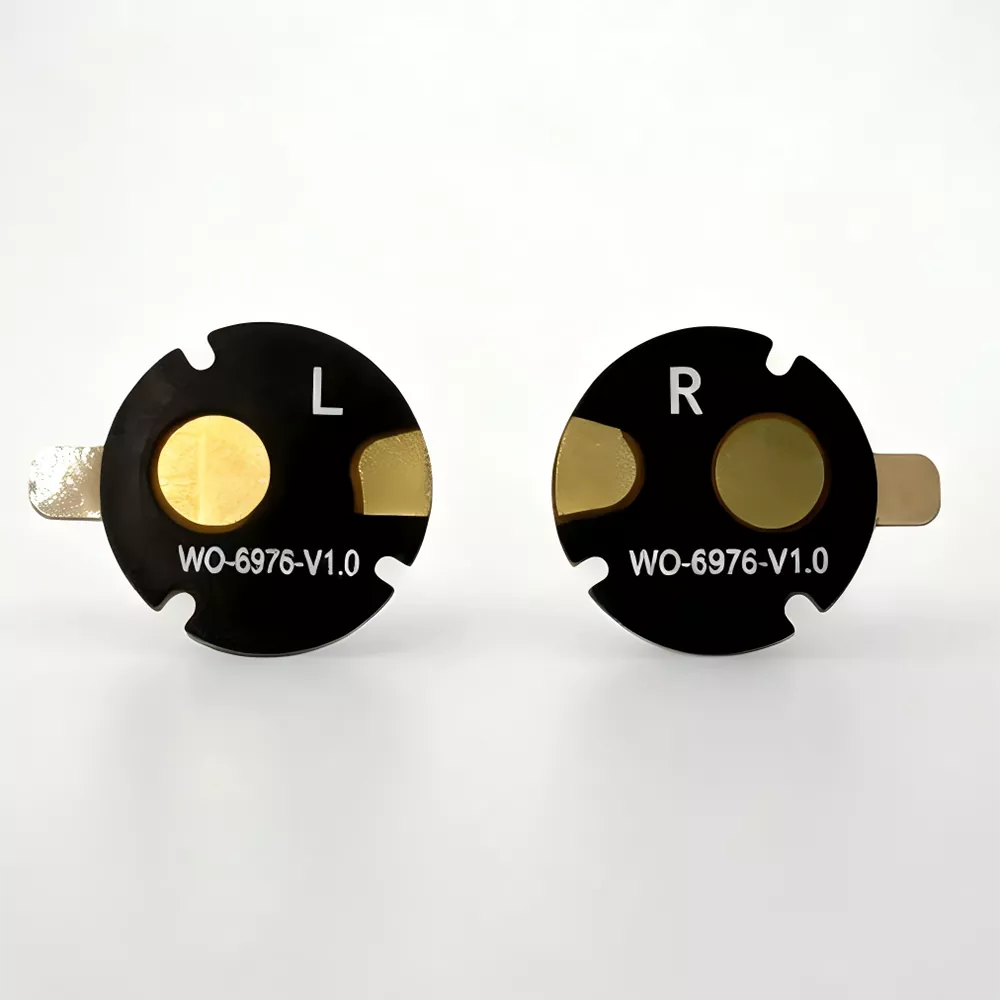

フレキシブル ヘッドフォン アンテナは、PI/LCP フレキシブル基板をベースとして使用し、エッチングによって形成された導電性放射パターンを備えた小型 RF トランシーバ コンポーネントです。これらは、TWS Bluetooth イヤホン、オーバーイヤーワイヤレスイヤホン、コンパクトな内部空洞を備えた骨伝導ヘッドホン用に特別に設計されています。硬質 PCB アンテナやスプリング アンテナとは異なり、フレキシブル ヘッドフォン アンテナは優れた屈曲性と超薄型プロファイルを備えているため、イヤホン ハウジングの内壁、バッテリー側面、不規則な形状のイヤー ステムに適合することができます。これにより、限られたキャビティスペースや金属構造によって引き起こされる信号障害などの課題に効果的に対処します。

Shenzhen Qianmu Communication Technology Co., Ltd. は、深センに本拠を置くアンテナ メーカーとして、社内の RF 研究所を利用してヘッドフォン アンテナ設計ソリューションを継続的に改良し、多数のヘッドフォン ブランドの信頼できるサプライヤーとしての役割を果たしています。

動作原理

これらは本質的に小型の平面 RF 放射コンポーネントです。ワイヤレスオーディオモジュールからの高周波電気信号はアンテナの放射回路に送信され、電磁誘導によって電磁波に変換されます。同時に、アンテナは外部の Bluetooth 電磁波を捕捉し、電気信号に変換してメイン制御チップに送信し、スマートフォンとイヤホン間の双方向オーディオ データ転送を可能にします。イヤホンの使用シナリオでのパフォーマンスを最適化するために、アンテナの給電点と接地のマッチング設計を改良し、人間の頭部による信号吸収損失を低減しました。実際のテストケース: 同じ TWS イヤフォンの場合、標準のスプリング アンテナを Qianmu フレキシブル ヘッドフォン アンテナに置き換えると、壁を通した安定した接続距離が 3.2 m から 6.1 m に増加し、切断確率が 72% 減少しました (テスト データは、実際に人間が装着して電波暗室で収集されました。テスト レポートはご要望に応じて入手可能です)。

対応機器一覧

このフレキシブル ヘッドフォン アンテナは、さまざまなワイヤレス オーディオ端末と幅広く互換性があります。

1. TWS True Wireless Bluetooth イヤホン (インイヤー、セミインイヤー)

2. オープンバック耳掛け式 Bluetooth ヘッドフォン、気導ヘッドフォン

3. 骨伝導ワイヤレスイヤホン、ネックバンド型Bluetoothヘッドホン

4. 補助音声受信ヘッドフォン、ワイヤレス補聴器型ヘッドフォン

5. 改造ソリューション内蔵のコンパクトヘッドセットポータブルワイヤレスイヤホン

主なセールスポイント

1.超薄型で柔軟性があり、イヤホンを極端に積み重ねてもフィットするように設計されています。

厚さは 0.12 ～ 0.3 mm で、最小曲げ半径は 1.5 mm 以下で、銅の亀裂や層間剥離なしに数万回の屈曲サイクルをサポートします。イヤホンのステム、バッテリー側面、またはハウジングの湾曲した内壁に貼り付けることができるため、平らな PCB 領域の必要性がなくなり、構造エンジニアによるイヤホンのサイズの縮小に役立ちます。

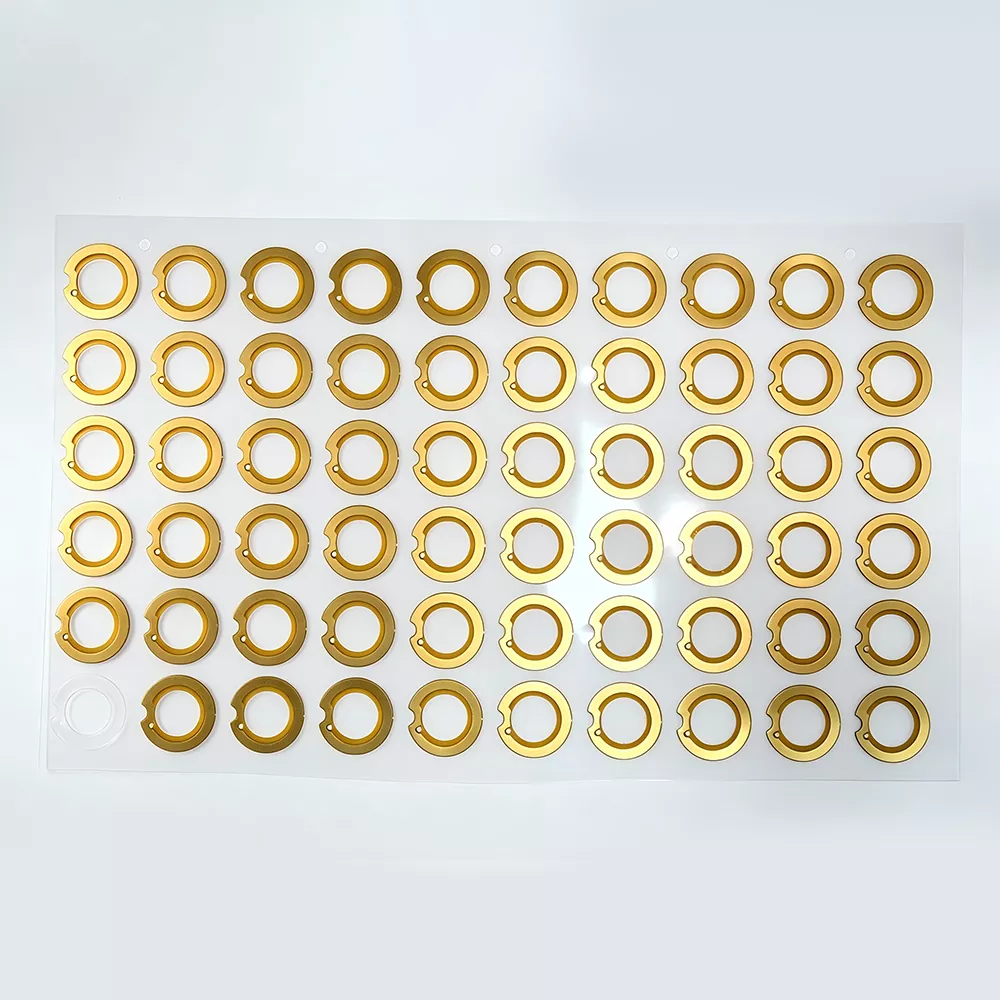

実物写真：リアルタイムでのアンテナ多角度曲げ試験

2.安定したRF性能により切断や遅延を軽減

Qianmu Communications RF チームは予定より早くインピーダンスマッチングシミュレーションを完了し、ヘッドフォンアンテナ VSWR ≤1.8 と高い信号放射効率を達成しました。これにより、着用中の頭の障害によって引き起こされる信号の減衰が効果的に軽減され、ランニングや通勤時の音声の途切れが軽減されます。

3.簡単な自動組み立てのための高温接着剤の裏地が装備されています。

アンテナの背面には高温耐性の両面接着剤が使用されており、保護フィルムを剥がすだけで素早く確実に取り付けることができます。クリップやネジは必要ありません。この設計は工場の生産ラインでの迅速な組み立てに最適であり、設置時の労働時間を削減します。

4.高度なカスタマイズ（工場直接供給の利点）

中国ヘッドホンアンテナメーカーとして、外形轮廓（外形）、周波数帯域チューニング（主に2.4GHz Bluetooth、拡張可能）、リード長、端子種類（U.FL、錫メッキコンタクト）、基板材質（エコノミーグレードのPI/ハイエンドのLCP）のカスタマイズをサポートしております。少量のバッチにはサンプル生産を、大量の注文には信頼性の高い納期スケジュールを提供します。

5.厳格な品質管理、高い一貫性

イヤホン アンテナの各バッチは、RF 電波暗室でのサンプリングとテストに加え、高低温サイクルおよび曲げ老化テストも行われるため、バッチの性能変動が排除され、ブランドのイヤホンの長期大量生産に適しています。

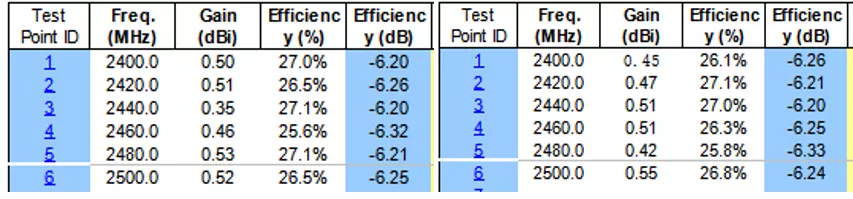

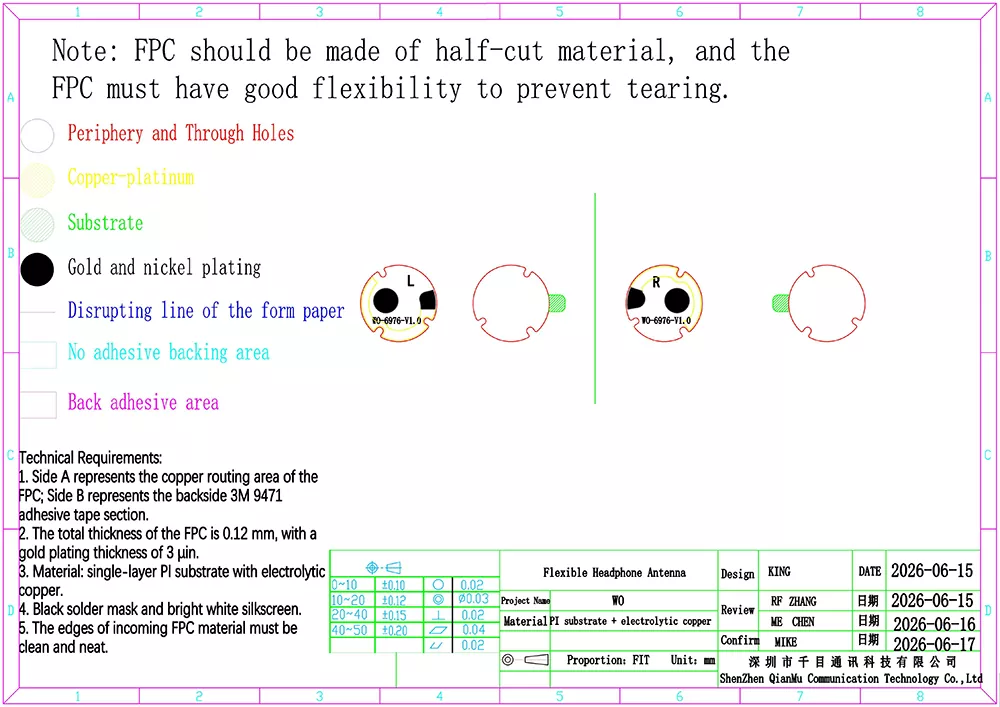

技術仕様

フレキシブルヘッドフォンアンテナと業界の一般的なアンテナソリューション

多くのヘッドフォン メーカーは、アンテナの選択に苦労しており、スプリング アンテナ、リジッド PCB アンテナ、セラミック アンテナの間で悩んでいます。何千ものヘッドフォンプロジェクトにわたる実際のテストに基づいて、明確で直感的な比較をまとめました。

イヤフォンの内部スペースが限られている場合、ハウジングの形状が不規則である場合、または大量生産で高い一貫性が必要な場合には、フレキシブル ヘッドフォン アンテナが最適なソリューションです。深センに拠点を置くオリジナルのメーカーである Qianmu Communications は、プロトタイプに応じてアンテナ設計を迅速に最適化できます。

RF電波暗室試験装置

適切なフレキシブルヘッドフォンアンテナの選び方

ヘッドフォン調達エンジニアの多くは、モデルの選択時に間違いを犯すことがよくあります。サプライヤーの長年にわたるサービス経験に基づいて、次の 4 つの主要な選択基準を示します。

1. イヤホン内部の利用可能な空間を確認することを優先し、キャビティの長さ、幅、高さ、構造の 3D 図面を提供します。アンテナの最大寸法と許容曲げ面積を評価します。信号パフォーマンスが低下する可能性が高いため、標準の既製アンテナを直接購入しないでください。

2. 環境利用目標を明確に定義します。スポーツやアウトドアのヘッドフォンを対象とした製品の場合は、耐屈曲性と耐振動性が最適化されたバージョンを選択してください。輸出製品の場合は、対象市場の環境認証要件を事前に確認してください。

3. RF チューニング サポート サービスに注意してください。フレキシブル ヘッドフォン アンテナを購入するだけでは、使いやすさが保証されません。適切なアンテナのマッチングと調整がなければ、最良の素材であってもパフォーマンスの遅れが生じる可能性があります。単なる仲介業者ではなく、社内に RF エンジニアがいるメーカーを選択してください。

4. 正式注文前にテスト用のサンプルをお送りください。お客様による現場テスト用にアンテナの試作を行います。量産はテストが成功した後にのみ開始されるため、開発リスクが最小限に抑えられます。

よくある質問

Q1: イヤホンアンテナはカスタムサイズをサポートしていますか?

A: はい、カスタマイズをサポートしています。工場としてイヤホンの内部構造に合わせて外形寸法、リード長、端子の種類などを成型、カスタマイズすることができます。 2D/3D図面をご提供いただければ、デザインを評価し、サンプルを作成します。

Q2: イヤホンアンテナの最低注文数量(MOQ)はどれくらいですか?

A: 低 MOQ の標準在庫イヤホン アンテナ。カスタムサンプルは少量から入手可能で、量産注文のMOQは交渉可能です。お問い合わせにつきましては、弊社営業チームまでお気軽にお問い合わせください。

Q3: アンテナの RF テストレポートを提供してもらえますか?

A: はい。製品の各バッチには工場テストデータが付属しており、お客様のご要望に応じて第三者による検査レポートも提供できるため、文書の完全なトレーサビリティが保証されます。

Q4: イヤホンアンテナは Bluetooth 5.3 モジュールと互換性がありますか?

A: 完全に互換性があります。フレキシブル ヘッドフォン アンテナは標準 2.4G ISM 帯域で動作し、Bluetooth 5.0/5.1/5.2/5.3 オーディオ モジュールのシリーズ全体と互換性があります。

Q5: 製品の輸出の際に提供できる書類は何ですか?

A: 当社は、さまざまな国の通関要件を満たすために、プロフォーマインボイス、パッキングリスト、RoHS および CE レポート、ビジネスライセンス、その他の書類を提供できます。
