パネルアンテナ

指向性フラットパネルアンテナとは

当社の 14DBI 壁掛け指向性フラット パネル アンテナは、高利得ナロービーム指向性放射アンテナで、特に屋内長距離 WiFi ネットワーキング、屋外基地局信号受信、無線信号増幅エンジニアリング用に設計されています。従来の全方向性アンテナ信号は 360° に分散され、伝送距離は限られています。指向性アンテナは、背面の反射板を利用して無線周波数信号を収集し、無線周波数エネルギーを単一方向に集中させ、長距離伝送能力を大幅に向上させます。当社の量産屋内および屋外兼用アンテナは、統合された密閉プラスチック ハウジングを備え、防水性と防塵性があり、壁面取り付けをサポートし、GSM、4G、5G、WiFi デュアルバンド、433 モノのインターネット低周波マルチバンドと互換性があり、RG58 低損失フィーダーが標準装備され、SMA 内部ピンと N オスの 2 つの一般的な RF コネクタを備えています。これは、通信工学および IoT プロジェクトで最も高いカバー率を持つフラット パネル アンテナ ソリューションです。

アンテナの仕組み

多くのお客様は、フラット パネルのデザインは外観だけを目的としていると誤解しています。しかし、指向性フラットパネルアンテナは、内部の多層構造により集中した信号の送受信を実現します。動作原理は、ベクトル ネットワーク アナライザー、RF 電波暗室、電磁シミュレーション解析などの専門的な試験装置を通じて検証できます。

1. 発振器の放射と金属反射体のビーム集束原理

内部アレイ発振器は、RF 信号の送受信を担当します。発振器の後方に配置された金属反射板は、後方および横方向に放射される信号を正面方向に反射し、ビーム幅を狭め、信号の集中を改善します。この構造により、アンテナは最大 14dBi の高利得性能を実現できます。

測定された比較: 標準的な 3dBi 全方向性アンテナは、通常、オープン環境で約 300 メートルの伝送距離を提供しますが、14dBi 指向性アンテナは、同じ条件下で 1,200 メートルを超える安定した伝送距離を達成できます。

2. マルチバンド共振整合構造

内部発振器はマルチスロットアレイ設計を採用し、幅広い周波数互換性を実現します。 700 ～ 960MHz のセルラー ネットワーク、2.4GHz/5.8GHz WiFi、433MHz IoT アプリケーションなど、複数の無線周波数帯域をサポートします。頻繁に交換することなく 1 つのアンテナでさまざまな無線デバイスをサポートできるため、在庫コストが削減され、エンジニアリング管理が簡素化されます。

3. RG58フィーダーケーブルによる低損失信号伝送

アンテナには伝送時の信号ロスを低減する2重シールド構造のRG58同軸給電ケーブルを採用しています。ケーブルの設置距離が長くなっても定在波比は安定しており、長距離配線による信号の大幅な減衰を防ぎます。

4. 耐干渉屋外保護設計

エンクロージャは難燃性の ABS 素材で作られており、屋外の雨、ほこり、産業用電磁干渉から内部コンポーネントを保護する密閉構造を備えています。この設計により、屋外での長期動作中の発振器の酸化と信号性能のドリフトが防止されます。

よくある質問

Q1: 指向性フラットパネル アンテナの給電長と RF コネクタは交換できますか?

A: カスタマイズはサポートされています。標準アンテナ フィーダは、1 メートルから 15 メートルまでの任意の長さにカスタマイズできます。コネクタはSMAオスとメス、Nヘッド、BNCに必要に応じて交換できます。大量注文の場合は、シェルのロゴをシルクスクリーン印刷してカスタマイズすることができます。

Q2: このフラットパネル アンテナは 4G 信号増幅器と WiFi ブリッジの両方として使用できますか?

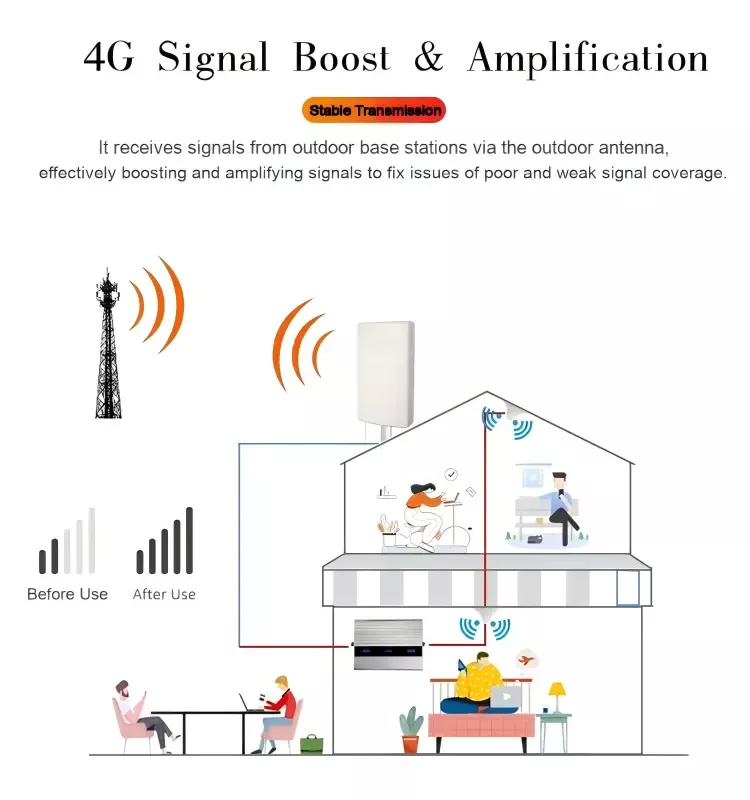

A：その通りです。当社のアンテナは複数の帯域 GSM/4G/5G/2.4G/5.8G をカバーし、信号リピーター、ワイヤレス ブリッジ、および 433 iot データ送信デバイスと互換性があります。 1 つのアンテナ セットで複数のエンジニアリング デバイスと互換性があります。

Q3: 金属壁や鉄骨構造物はアンテナ信号に影響を与えますか?

A: 金属シートは無線周波数信号を反射し、シールドする可能性があります。設置するときは、アンテナの前面放射面が広い領域の金属シールドを避ける必要があります。これを回避できない場合は、別のポイントで信号を受信するためにアンテナを追加し、エンジニアがポイント調整計画を提供することができます。

Q4: 梅雨時に屋外で長時間使用すると、フィーダージョイントに水が浸入してショートしやすくなりますが、どうすればよいですか?

A: 取り付け後、金属接合位置に防水絶縁テープを巻き付けます。屋外ポールマウントアンテナは、雨水によるジョイントの浸食を完全に防ぐために、アップグレードされた防水ジョイントでカスタマイズすることもできます。
