ヘッドフォン WiFi アンテナ

ヘッドフォン WiFi アンテナは、コンパクトで適応性の高いワイヤレス通信アンテナであり、ヘッドフォンの WiFi への接続、高解像度オーディオのワイヤレス送信、クラウドベースのファームウェアの更新の実行、低遅延のオーディオとビデオの同期の実現を可能にするコア ハードウェアとして機能します。従来の外部アンテナや標準の Bluetooth アンテナとは異なり、この専用ヘッドフォン WiFi アンテナは、オーバーイヤーヘッドフォンの狭いスペース制約、金属ケースのシールド、信号障害の原因となるぴったりとした装着、および複雑な屋内信号環境向けに特に最適化されています。小型のフォームファクタ、強力な耐干渉性能、優れた信号透過性能を備えています。

経験豊富なヘッドフォン WiFi アンテナ メーカーとして、当社はアンテナ設計に対する一般的な画一的なアプローチから脱却しました。代わりに、私たちはヘッドフォン デバイスのユニークな使用例に焦点を当て、軽量で互換性が高く、安定した専用アンテナ ソリューションを開発しています。これらの製品は、ヘッドフォンの標準アンテナでよく発生する切断、遅延、オーディオの歪み、弱い信号強度などの一般的な業界の問題を効果的に解決します。当社のアンテナは、消費者向けオーディオビジュアルヘッドフォン、ゲーム用 e スポーツ ヘッドセット、ビジネス用ノイズキャンセリング オーバーイヤー ヘッドフォン、教育用リスニング ヘッドフォンなど、あらゆるタイプのデバイスと幅広く互換性があります。

核となる動作原理

ヘッドフォン WiFi アンテナの中心的な動作原理は、電磁波 RF 変換技術と共振整合原理に依存しており、ヘッドフォン デバイスの RF 回路と統合して双方向信号伝送を実現します。動作全体を通じて、高効率、低消費電力、安定性、強力な干渉防止機能を保証します。作業プロセスは、信号送信と信号受信という 2 つの主要なモジュールで構成されており、明確な原理、成熟したテクノロジー、正確に検証可能なパフォーマンスを特徴としています。

1. 信号伝送原理: イヤホンのメインボードはオーディオデータと制御コマンドを高周波電気信号に変換し、正確に整合したインピーダンス回路を介してイヤホンの Wi-Fi アンテナに送信します。アンテナ内部では、多層マイクロストリップ共振構造が電気信号をデュアルバンド 2.4 GHz/5 GHz 電磁波に変換し、全方向に放射して、イヤホンとルーター、コンピューター、またはモバイル デバイス間のワイヤレス データ交換を可能にします。

2.信号受信原理：外部デバイスから発せられるWiFi電磁波信号は、イヤホンのWiFiアンテナによって完全に捕捉されます。これらの信号はアンテナ内の共振空洞を通過し、対応する周波数帯域をフィルタリングしてノイズ干渉を除去します。次に、電磁波は高周波電気信号に変換されてイヤホンのデコード チップに送信され、そこでオーディオ コマンドとデータ コマンドが受信されてデコードされます。

金属製のヘッドバンド、バッテリー、ヘッドフォンのオーディオドライバーによって引き起こされる信号シールドの問題に対処するために、アンテナのクリアランスレイアウトと偏波方法を最適化しました。これにより、アンテナはコンパクトな密閉筐体内でも高い放射効率を維持でき、測定信号損失率 8% 未満を達成し、標準的な業界アンテナ ベンチマークを大幅に上回ります。

対応デバイス範囲

ヘッドフォン WiFi アンテナの専門サプライヤーとして、当社の製品は優れた互換性を提供し、現在市場にあるワイヤレス オーバーイヤー ヘッドフォンの 99% をサポートしています。幅広いシナリオとデバイス カテゴリをカバーします。対応機種は以下の通りです。

• ゲーミング ヘッドセット: WiFi 6 低遅延ネットワーキングをサポートし、PC およびコンソール ゲーム デバイスと互換性があり、オーディオとビデオを同期できます。

• 高品位オーディオビジュアルヘッドフォン: ホーム HiFi ワイヤレスイヤホン、ノイズキャンセリングオーディオビジュアルヘッドフォン、およびホームシアター互換ヘッドセット

• ビジネス オフィス ヘッドフォン: リモート会議用のワイヤレス ヘッドセット、ノイズキャンセリング オフィス ヘッドフォン、オンライン授業用に設計されたヘッドフォン

• 教育用ヘッドセット: キャンパスリスニングトレーニングヘッドフォン、オンライン教育用ワイヤレスヘッドセット

• スマート ウェアラブル ヘッドギア: Wi-Fi 接続とイマーシブ VR 対応オーディオ ヘッドフォンを備えたスマート ヘッドフォン

• 産業用ヘッドセット: ワークショップ通信用のワイヤレス ヘッドセットおよび機器検査用のノイズキャンセリング WiFi ヘッドセット

カスタムヘッドフォン WiFi アンテナは、顧客のデバイスのマザーボード寸法、シャーシ構造、周波数帯域要件に従って設計することもでき、非標準サイズ、特殊なインピーダンス、指向性放射などのパーソナライズされた構成をサポートし、さまざまなメーカーの多様な生産ニーズに対応します。

差別化のメリット

市販されている一般的なヘッドフォン アンテナは、信号が弱い、頻繁に切断される、待ち時間が長い、サイズが大きい、干渉を受けやすいといった問題を抱えていることがよくあります。大手ヘッドフォン WiFi アンテナ メーカーとして、当社はこれらの業界の問題点に対処するために製品を繰り返し最適化し、5 つの主要な利点、つまり実際のパフォーマンスが競合他社を大幅に上回ることを実現しました。

デュアルバンドのフルカバレッジ、遅延ゼロのシームレスな伝送

1. 2.4GHz および 5GHz のデュアルバンド Wi-Fi 伝送をサポートし、Wi-Fi 4/5/6 プロトコルと互換性があります。 2.4GHz 帯域は強力な壁貫通性を備え、長距離の家庭やオフィスでの使用に最適です。 5GHz 帯域は、より高い帯域幅とより少ない干渉を提供し、実際のテストでわずか 15 ミリ秒という低ビデオおよびオーディオ伝送遅延を実現します。これにより、ゲームや高解像度マルチメディアの厳しい要件を完全に満たし、音声遅延やオーディオとビデオの同期の問題が排除されます。

2. コンパクトでスリムなデザインで、デバイスに圧力を加えることなくシームレスにフィットします。

LTCC 多層セラミック集積技術を利用したアンテナは、全体の厚さがわずか 0.8 mm であるため、コンパクトで大きな空きスペースを必要としません。バッテリー、メインボード、またはオーディオドライバーの領域を占有することなく、ヘッドフォンの限られた内部スペースに完璧にフィットし、デバイスに余分な重量を追加しないため、軽量な装着感が保証されます。

3. 優れた耐干渉性能と強力な信号安定性

アンテナの放射角とシールド構造を最適化し、ヘッドホンの金属筐体、リチウム電池、スピーカーユニットによる信号干渉を効果的に回避します。複雑な電磁環境 (マルチデバイス接続や高密度ルータのシナリオなど) での実際のテストでは、信号の安定率は 99.6% に達し、切断、周波数ホッピング、ノイズ干渉は発生しませんでした。

4. 低消費電力と高ゲインによるバッテリ寿命の延長

アンテナ ゲインは 2.5 dBi に最適化され、放射効率 ≥92% を実現し、極めて低い消費電力を維持しながら信号受信感度を大幅に向上させます。このアンテナを備えたヘッドフォンは、Wi-Fi 接続モードでバッテリー寿命を 12% ～ 18% 延長し、デバイスの使用時間を効果的に延長します。

5. 高い互換性と簡単な取り付け、安心の量産

SMT 自動実装プロセスに対応した標準化された表面実装構造により、取り付けが容易で、最大 99.8% の高い歩留まりで安定したはんだ付けが可能です。大量生産と大規模供給をサポートすると同時に、さまざまなブランドのさまざまなヘッドフォン製造ラインに合わせてカスタマイズ可能なピン構成、寸法、インピーダンス パラメーターも提供します。

詳細な技術仕様

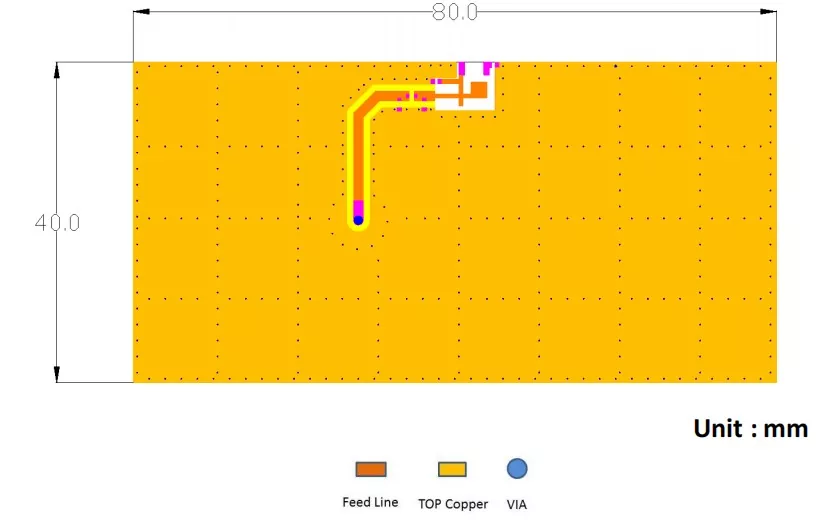

推奨PCBパターン評価ボード寸法

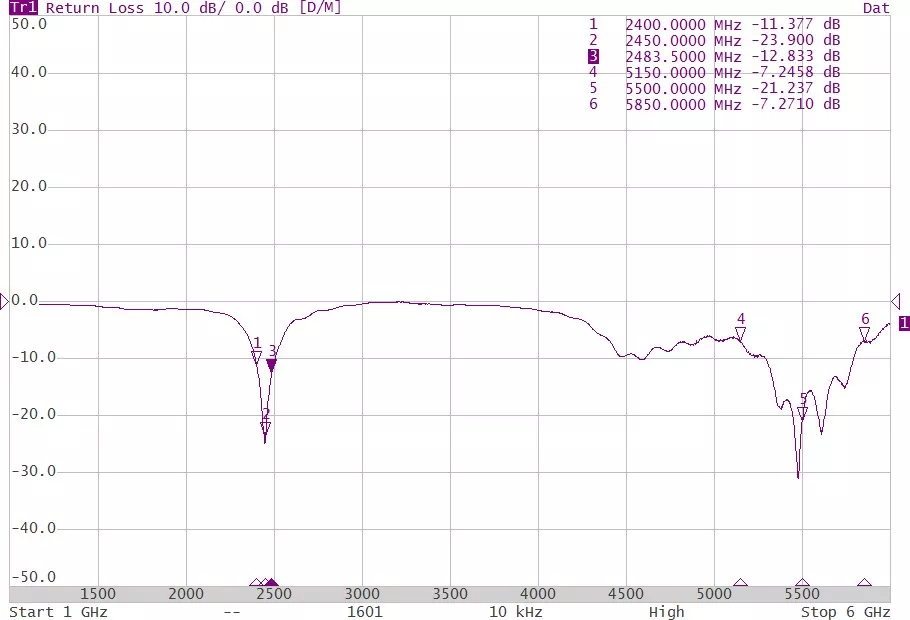

測定結果 反射減衰量

競合他社と比較した製品の利点

図解によるインストールと使用ガイド

このヘッドフォン WiFi アンテナは、自動 SMT 配置および手動はんだ付けと互換性のある、標準化された表面実装設計を特徴としています。インストールが簡単で適応性が高く、明確でわかりやすいインストール手順が記載されています。

1. インストール前の準備

イヤホンのマザーボードの取り付け領域を掃除して、表面に油、ほこり、破片がないことを確認します。信号の干渉を避けるために、マザーボードの周囲のクリアランス領域が金属コンポーネント、バッテリー、シールド カバーから少なくとも 3 mm 離れていることを確認してください。恒温はんだ付けステーション、はんだペースト、静電気防止ピンセットなどの道具を準備し、適切な静電気防止対策を講じてすべての作業を実行してください。

2. 表面実装はんだ付けによる取り付け

アンテナをマザーボード上のプリセット パッドに正確に位置合わせし、静電気防止ピンセットを使用して所定の位置に固定します。手動はんだ付けには定温はんだ付けステーション（320～350℃に温度制御）を使用するか、バッチ実装にはSMT自動装置を使用します。はんだ付け後、はんだ接合部を検査して、冷間はんだ付け、接合部の欠落、またはブリッジがなく、はんだ接合部が完全に満たされていることを確認し、安定した回路接続を保証します。

3. 位置の固定と検出

金属製のヘッドバンドとスピーカーユニットを避けて、アンテナをイヤホンハウジングの開いた領域に固定します。インストール後、デバイスを接続して信号テストを実行し、WiFi 接続速​​度、信号強度、遅延パラメーターを確認します。異常が検出されなければ、正常に使用できます。

4. 使用上の注意

内部の共振構造が損傷する可能性があるため、設置中にアンテナのセラミック本体を曲げないでください。信号のシールドを防ぐために、アンテナの周囲に金属部品を取り付けないでください。通常の使用中は、アンテナを高温や湿気の多い環境から遠ざけて、寿命を効果的に延ばしてください。

よくある質問

Q1: このヘッドフォン WiFi アンテナは WiFi 6 をサポートしていますか?

A: 完全にサポートされているこの製品は、WiFi4、WiFi5、および WiFi6 プロトコルの全範囲と互換性があり、2.4GHz および 5GHz の周波数にわたるデュアルバンド カバレッジを提供し、最新のスマート ワイヤレス ヘッドフォンのハイエンド接続要件を満たしています。

Q2: イヤホンのマザーボードの寸法に合わせてアンテナをカスタマイズできますか?

A: サイズ、ピンの種類、インピーダンス パラメータ、放射角、周波数帯域の互換性など、フル次元のカスタマイズをサポートしています。研究開発チームは、顧客の機器構造に基づいてソリューションを迅速に開発し、テスト用のプロトタイプを作成できます。

Q3: 製品の保証期間はどのくらいですか?また、品質上の問題はどのように処理されますか?

A: すべての製品には 1 年間の保証が付いています。各ユニットは工場から出荷される前に完全な検査を受けます。人為的ではない品質問題が発生した場合、お客様は無料で交換または修理を受けることができます。バッチの欠陥については、全額返金と交換が可能であり、プロセス全体を通じて顧客の権利を包括的に保護します。

Q5: あなたは工場直接のサプライヤーですが、国際貿易注文をサポートしていますか?

A: 当社は仲介業者を通さず、ヘッドフォン WiFi アンテナの直接の工場および製造業者です。当社は完全な輸出資格を保有しており、世界貿易注文を処理し、完全な通関手続きと認証書類を提供する長期の経験があります。
