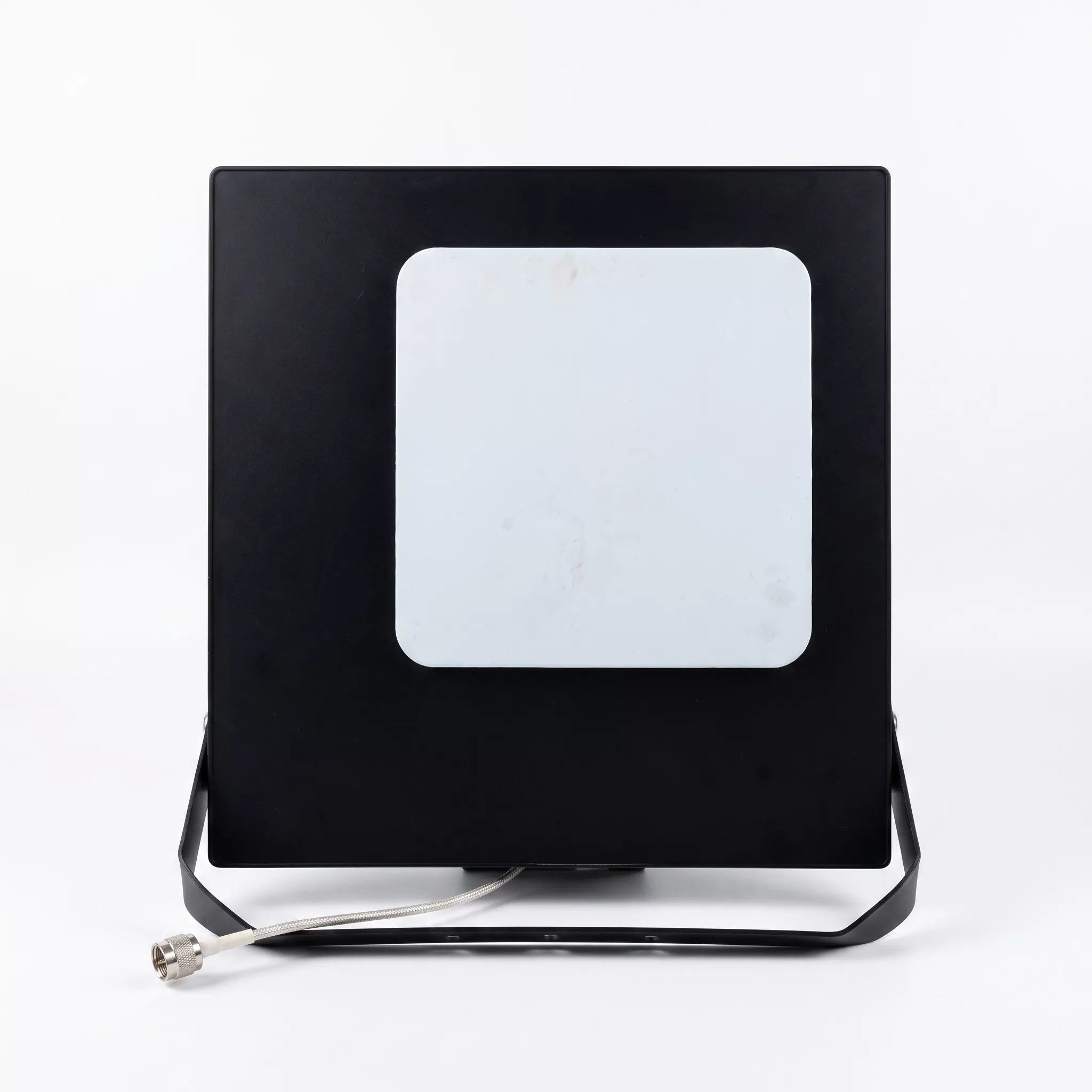

スポットライトアンテナ

スポットライト アンテナは、装飾的なスポットライト型またはカモフラージュされたフラッドライト基地局アンテナとも呼ばれ、屋外の指向性外部通信アンテナです。そのハウジングは屋外照明スポットライトのデザインを正確に再現しており、ランプ本体内に 4G/5G RF 放射ユニットを統合して、信号の送受信と都市景観の向上を組み合わせています。追加の信号塔の必要性がなくなり、屋上、建物のファサード、またはプラットフォームに設置できるため、従来のアンテナに関連する視覚的な目障りさや建設アクセスの財産制限などの一般的な問題が根本的に解決されます。 Qianmu Communications のこのアンテナは、広帯域二重偏波指向性基地局アンテナであり、特に屋内と屋外の共同ディープ カバレッジ プロジェクト向けに設計されたコア RF コンポーネントとして機能します。市場で入手可能な単純な模造品とは異なり、当社のアンテナはキャビティ構造内で最適化された電磁絶縁を特徴としており、ランプ ハウジングが RF 放射を妨げないようになっています。優れたカモフラージュの美しさと高い RF パフォーマンスの両方を実現し、世界中の通信インフラのアップグレード プロジェクトに適しています。

動作原理

1. 信号送受信の基本原理

スポットライト アンテナ全体は、RF 放射ユニット、金属反射バック パネル、防水迷彩ハウジング、およびデュアル N タイプ コネクタの 4 つのコア コンポーネントで構成されています。

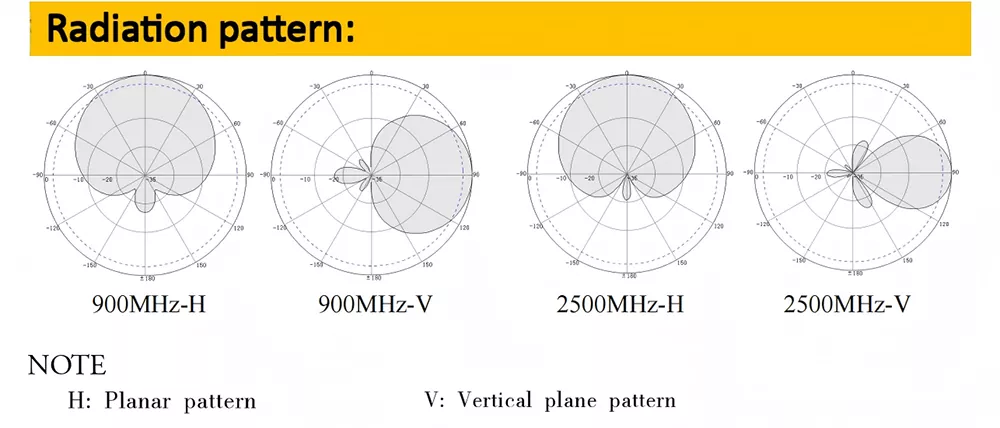

①信号送信: RRU デバイスは無線周波数電気信号を出力し、2 つの N-K コネクタを介してアンテナ内の内部アルミニウム放射素子に送信されます。これらの信号は、共振空洞によって 698 ～ 3600 MHz の範囲の電磁波に変換され、65 度の水平指向性ビームを通じて外部に放射され、対象の建物の床を正確にカバーします。

②信号受信：建物内の携帯電話やIoT機器から発せられる上流側の電磁波をアンテナで全方位から捕捉します。反射板は干渉信号を収集して除去し、電磁波を電気信号に変換して基地局装置に送り返し、それによって双方向通信を完了します。

2.信号非減衰のために最適化されたコアを備えたカモフラージュシェル

ほとんどの低コスト アンテナは標準的なプラスチック ハウジングを使用しているため、RF 損失が 15% を超え、セル エッジで信号が弱く、ネットワーク速度が遅くなります。 Qianmu Communications の工場は、改良された UABS 透明波ハウジングを独自に開発し、実験室での測定では RF 損失がわずか 6.2% という低さであることが示されました。層状アルミニウム放射アレイと組み合わせることで、従来のハウジングの金属ブラケットによって引き起こされるシールド効果を回避し、同じ条件下でダウンリンク ネットワーク速度の 30% 向上を達成します。リクエストに応じて、ベクトル ネットワーク アナライザからの生の測定データを入手できます。

技術仕様

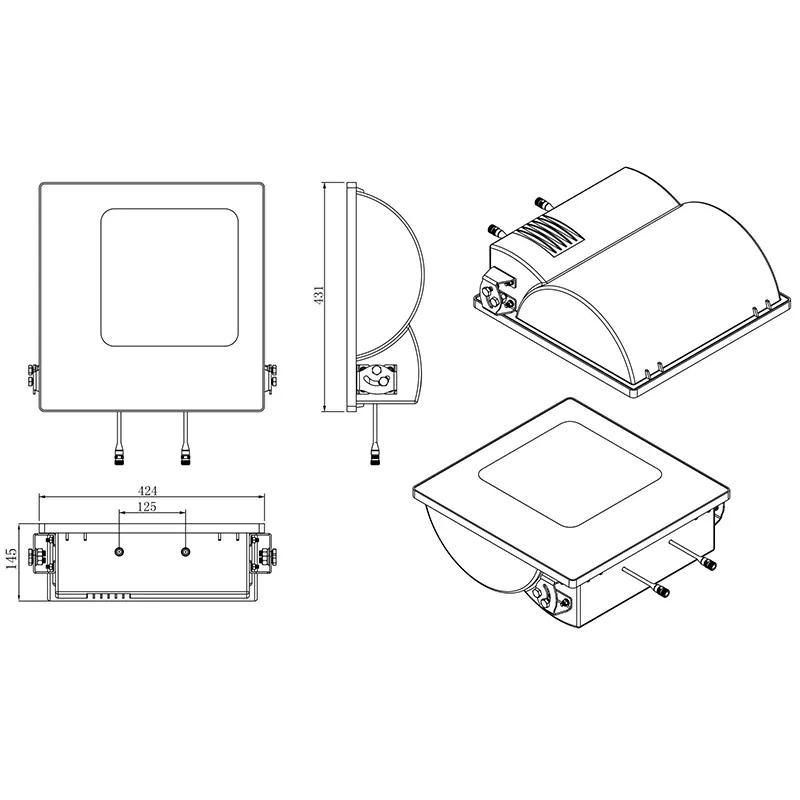

機械的構造パラメータ

購入・選択ガイド

1. 周波数帯域のカバー範囲を確認することを優先します。中国の主流の 5G 3.5GHz 帯域の場合、1710 ～ 3600MHz をサポートする広帯域スポットライト アンテナを選択することが不可欠です。最大 2700MHz の古いアンテナは現在の 5G ネットワークをサポートできないため、後で完全に交換する必要があり、プロジェクトのコストが大幅に増加します。

2. 実際の RF パラメータを検証し、誤解を招く仕様を拒否します。購入前に、ゲイン、VSWR、前後比の 3 つの重要な指標の検証に重点を置き、同じモデルのベクトル ネットワーク アナライザの測定曲線を提供するようサプライヤーに要求してください。市場に出回っている低価格製品は利得を誇張していることが多く、その結果、実際の通信可能距離は 40% 以上減少します。

3. 屋外保護と材質の重視: 雨や台風が頻繁に発生する沿岸地域では、耐候性 UABS エンクロージャと組み合わせたダイカスト アルミニウム バイブレータを使用する必要があります。薄い鉄板の振動子や通常のプラスチックの筐体は 1 ～ 2 年後に腐食や水の浸入が発生し、長期にわたるメンテナンス費用が非常に高くなります。

4. 社内で研究開発および生産能力を備えたメーカーを選択します。仲介業者には研究開発や品質管理が不足しており、カスタマイズ、テストレポート、アフターセールスの技術サポートを提供することができません。オリジナルメーカーとの直接接続により、副資材の同期供給、カスタマイズされたパラメータ、迅速なアフターサービス、大量注文の安定した納品が可能になります。

よくある質問

Q1: このスポットライト アンテナはどの通信周波数帯域を完全にカバーしますか? 5Gに対応していますか？

A: アンテナは 698 ～ 960 MHz および 1710 ～ 3600 MHz の周波数帯域で動作し、2G GSM、3G UMTS、および 4G LTE のすべての帯域と完全に互換性があります。国内主流の5G NRバンドN41/N78に加え、海外の主要5Gバンドにも対応しています。単一の導入により、段階的にアンテナを交換することなく、協調的な 4G+5G カバレッジが可能になります。

Q2: OEM/ODM カスタマイズをサポートしていますか?どのパラメータを変更できますか?

A: 供給元の工場として、調整可能なアンテナ ゲイン、ビーム幅、コネクタ タイプ (N/4.3-10)、ハウジングの色、本体のシルク スクリーン ロゴなど、フル次元のカスタマイズ サービスを提供します。海外の特別な狭帯域プロジェクトの場合、当社の研究開発チームは RF 発振器を再調整できます。

Q3: 工場の現場監査をサポートしていますか?資格書類は提供してもらえますか？

A: Shenzhen Qianmu Communication Technology Co., Ltd. では、前日までの事前予約により工場見学を提供しており、製造施設、生産ライン、RF 実験室へのアクセスが可能です。 ISO、CE、FCC、および RoHS の完全な認証とサードパーティのテストレポートは、電子形式で無料で入手できます。公式シールが貼られたオリジナルの印刷コピーを入札目的に提供することができます。
