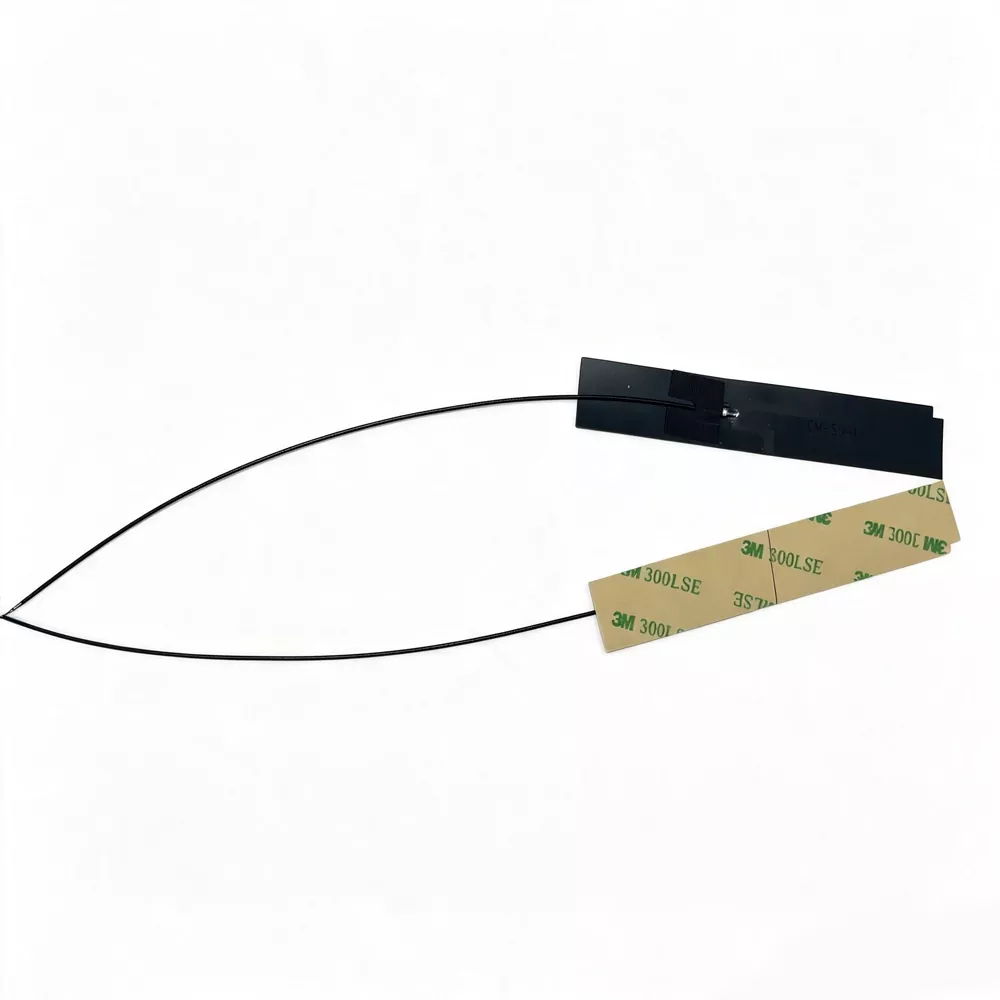

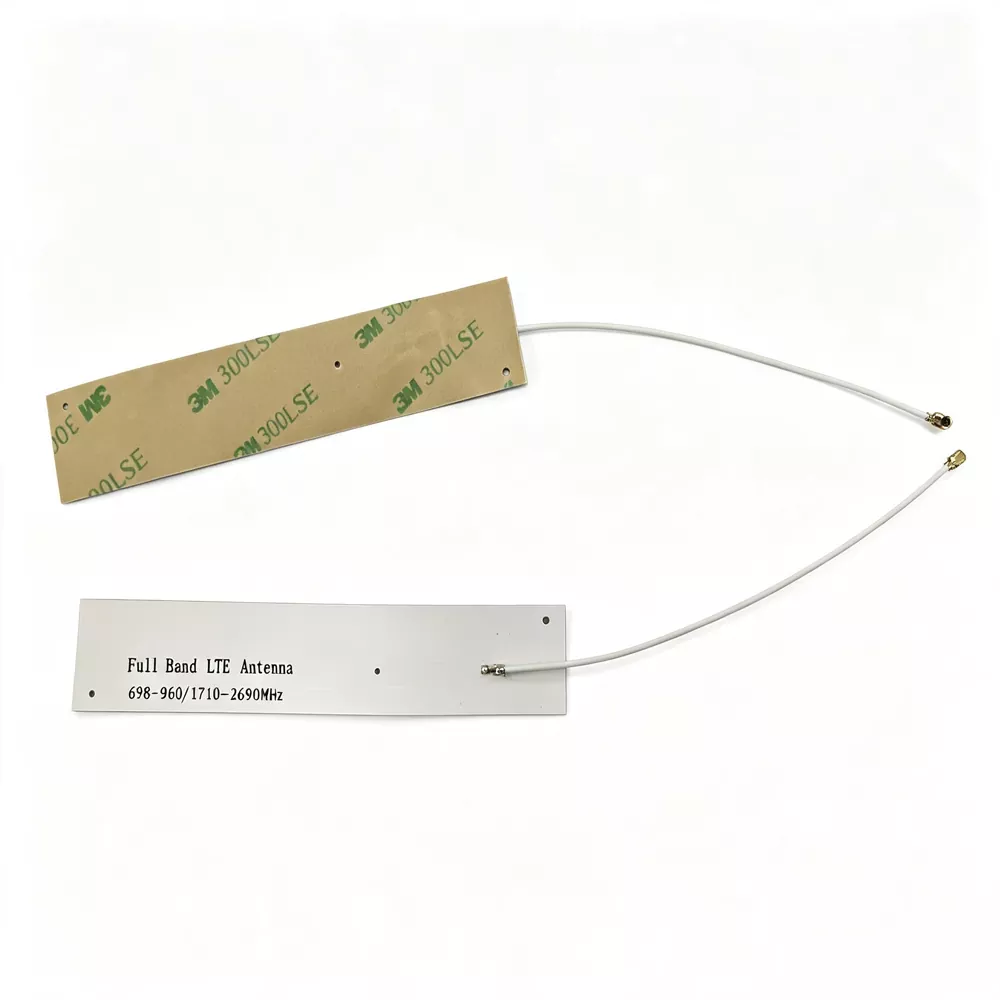

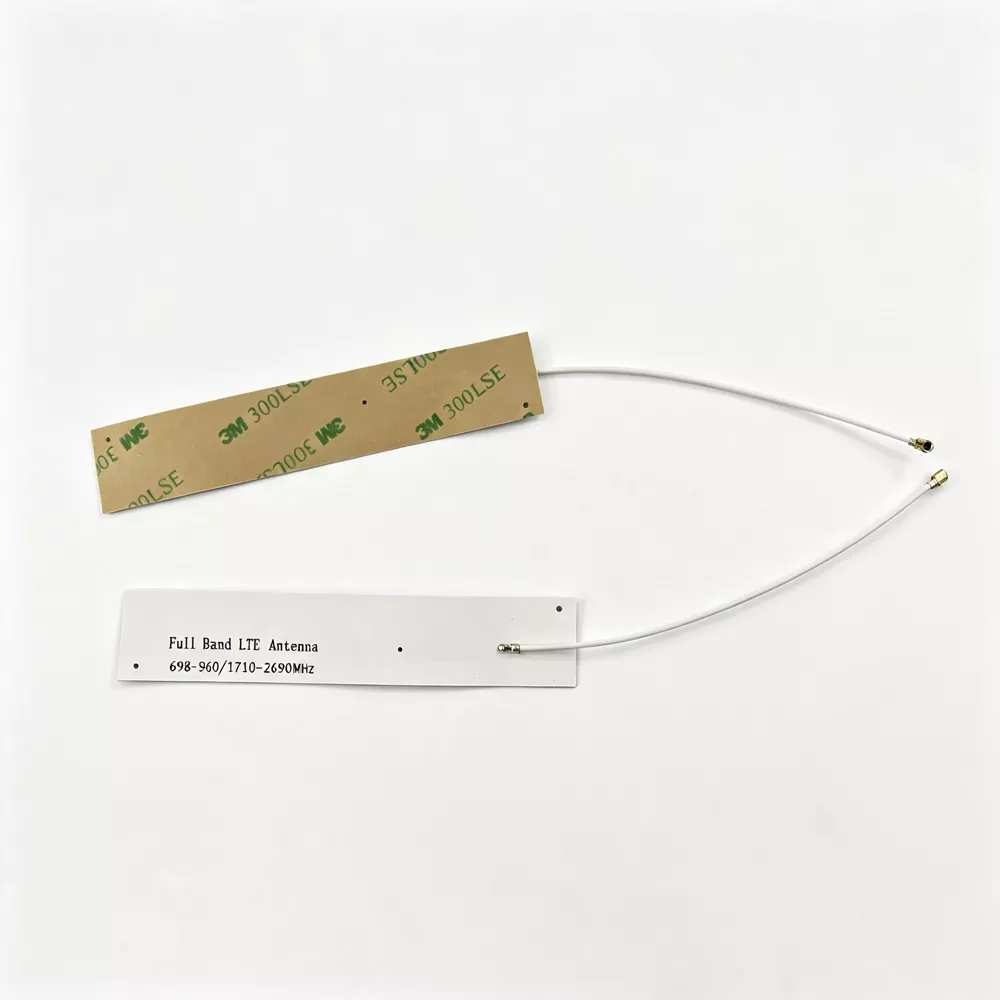

2G/3G/4G LTE アンテナ

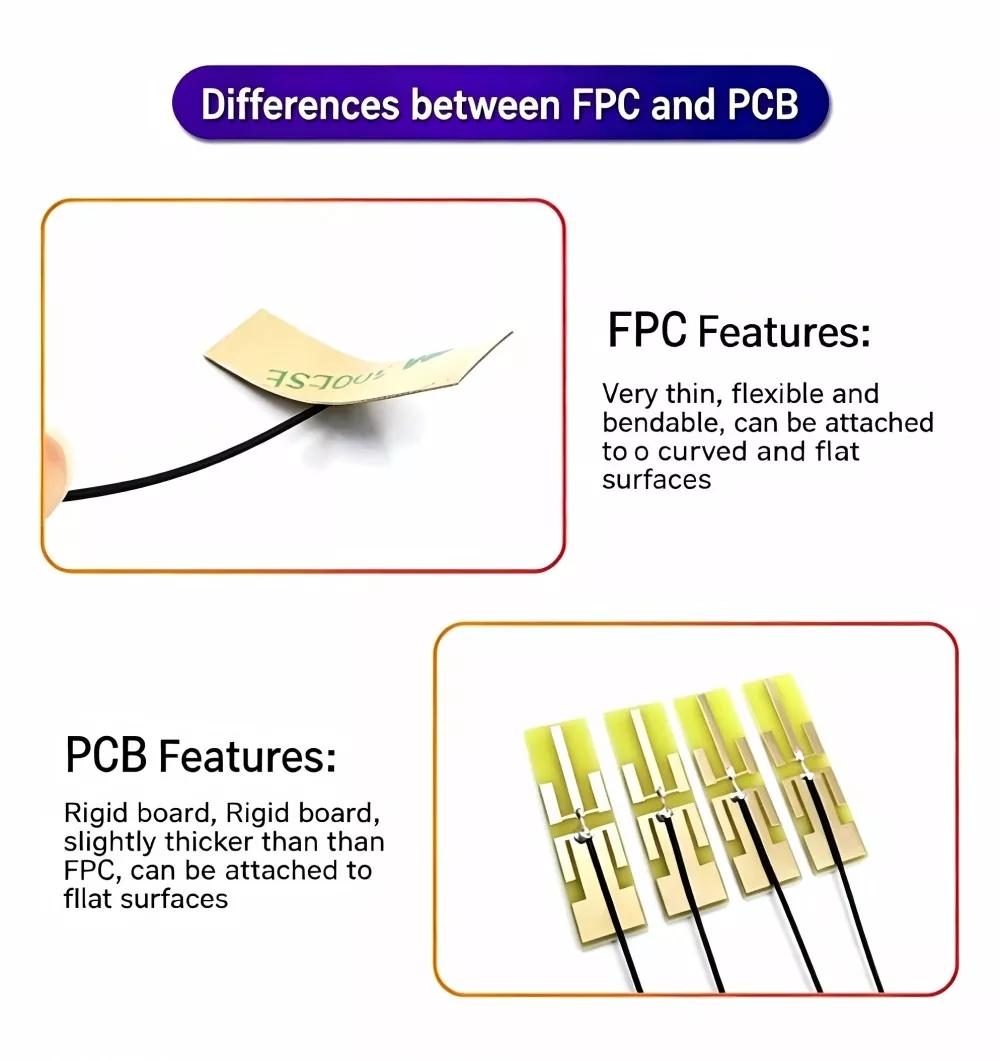

2G/3G/4G LTE アンテナは、軽量、柔軟、曲げ可能な内蔵フルバンド セルラー通信アンテナです。一般的な表面実装アンテナとは異なり、本製品はFPCフレキシブル基板+同軸直接はんだ付けプロセスを採用しています。軽くて薄くて柔らかいアンテナなので、機器内の曲面や狭いスロットスペースにも自在にフィットします。 2G GSM、3G WCDMA、4G LTE マルチネットワーク信号の送受信をサポートします。現在、小型スマートIoTデバイスに推奨されているタイプの内蔵通信アンテナで、内蔵スペースが小さい、信号が弱い、接触が不安定、デバイスの耐振動性が低いなどの業界の問題点を幅広く解決します。

動作原理

この 2G/3G/4G LTE アンテナ FPC 溶接同軸アンテナは、フレキシブルなマイクロストリップ発振器アレイの無線周波数原理に基づいて動作し、同軸シールド フィーダで信号を送信します。信号放射層、絶縁基板層、シールド伝送層の3つの部分に分かれています。動作ロジックは安定していて効率的です。

• Rf放射原理：FPC基板表面はマルチバンド発振器ラインを正確にエッチングし、2G/3G/4Gフルバンド共振点と正確に一致し、バンドデッドゾーンがなく、測定されたフルバンド定在波比は安定して≤1.5であり、信号反射損失は非常に低いです。

・溶接伝送の利点：同軸線とFPC発振板は高温の錫はんだ付けにより一体化されています。一般的なリベット留めおよびクランプ構造と比較して、測定された耐震性能は 85% 向上し、長期の振動環境下でも接点の剥離や信号の切断はゼロです。

●シールド干渉防止機構：RG1.13同軸線2重シールド構造により、機器のCPU、電源、メインボードのチップからの電磁ノイズを効果的に遮断します。機器の内部干渉環境で測定すると、信号受信感度が 3 ～ 5 dB 増加します。

• 全方向性放射特性: 平面状の全方向性送受信設計により、デバイスの密閉シェルと金属ケースがブロックされているシナリオでも安定した信号出力を維持でき、iot デバイスの屋外ネットワーキングの成功率は 28% 増加することが測定されています。

インストールと使用ガイド

この FPC アンテナは組み込みの組み込み設置で、操作が簡単で、量産アセンブリに適しており、専門的なデバッグは必要ありません。手順は次のとおりです。

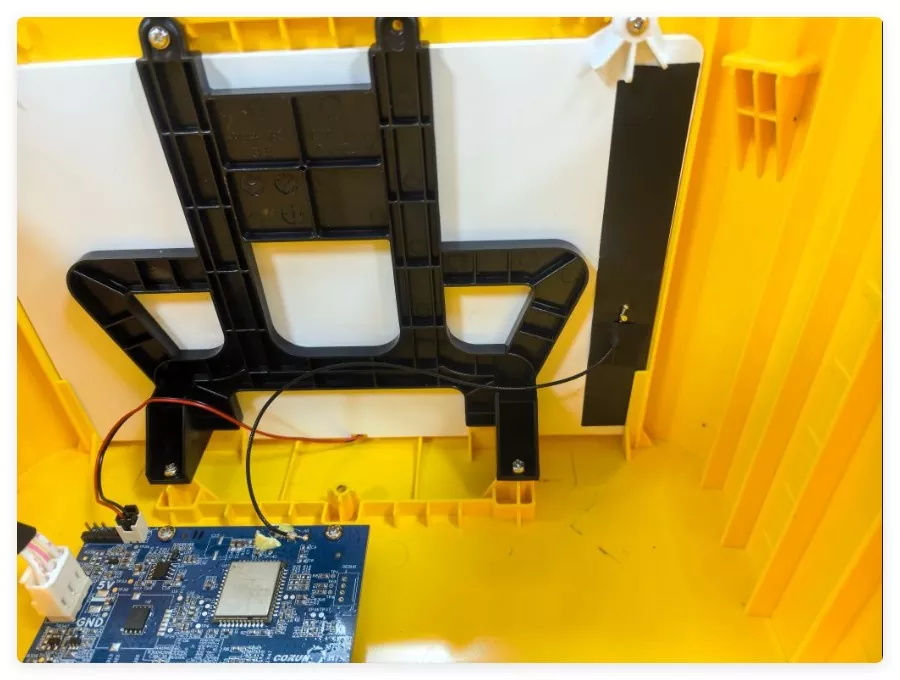

1. 場所の選択: 信号のブロックや干渉を避けるために、マザーボード チップ、電源、金属ケースから離れた、デバイス内のオープン エリアを選択します。

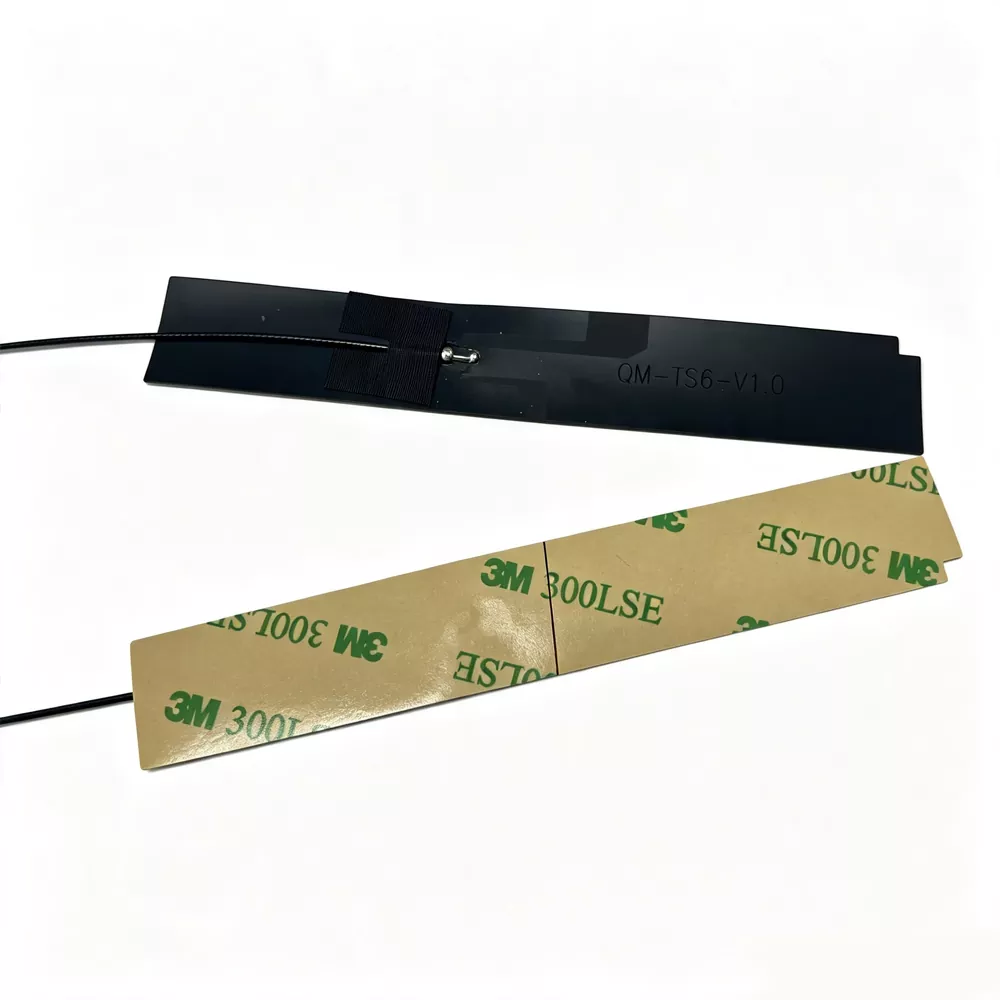

2. 取り付けて固定: アンテナの背面には高強度の 3M 接着剤が付いています。本体内壁のホコリや油汚れを取り除いた後、平らにしっかりとはめ込み、本体の曲面に合わせて必要に応じて曲げてください。

3. インターフェイスのドッキング: 背面の IPEX/SMA インターフェイスをデバイス モジュールのアンテナ ソケットに正確に接続し、ワイヤーを激しく引っ張らないようにそっと固定します。

4. ワイヤの整理: 余分なワイヤは、圧迫、曲げ、またはデッドフォールドを避け、信号に影響を与える可能性のあるシールド層の損傷を防ぐために、きちんと保管する必要があります。

5. 電源投入テスト: 組み立てが完了したら、電源を入れてネットワークに接続し、すべての 2G/3G/4G ネットワーク信号が正常に受信されることをテストします。その後、量産が可能になります。

よくある質問

Q1: この 2G/3G/4G LTE アンテナ FPC 溶接同軸アンテナは曲げて使用できますか?

A1: はい。フレキシブルなFPC基材を使用しているため、自由に曲げることができ、曲面にもフィットします。デバイスの小さな内蔵スペースにフィットし、通常に曲げても破損したり、信号性能に影響を与えたりすることはありません。

Q2: カスタムのケーブル長とインターフェイス タイプはサポートされていますか?

A2: 完全にサポートされています。ソースファクトリーとして、10cmから50cmの範囲でカスタマイズ可能なライン長、SMA、BNC、IPEX、ロゴシルクスクリーンなどの交換可能なインターフェース、およびサイズの微調整がサポートされています。

Q3: 通常の貼り付けアンテナと比べて、はんだ付けプロセスの利点は何ですか?

A3：一体型の同軸線溶接、緩いギャップがなく、より強力な耐衝撃性、引張抵抗性、耐老化性があり、高温環境での機器の振動、信号のちらつき、接触不良の問題を完全に解決し、過酷な産業および車両のシナリオに適しています。
