LTE CAT 1 アンテナ

LTE Cat 1 アンテナ FPC はんだワイヤ アンテナは 4G LTE Cat 1 ネットワーク用に設計されており、IPEX コネクタの代わりに統合された FPC とはんだワイヤ構造を使用しています。デバイスの主回路に直接はんだ付けされているため、コネクタの緩みや信号の減衰の問題を回避できます。世界中の主流の4G周波数帯域をカバーし、軽量、薄型、柔軟な設計を特徴としており、小型の組み込みスマートデバイス、産業用IoT機器、スマート端末に適しています。

対応デバイスの範囲

このLTE Cat 1アンテナは互換性が高く、4G Cat 1モジュールを搭載したさまざまなIoT端末機器に幅広く適応できます。組み込み組み込み設置用に設計されており、狭いスペースでのデバイスの繰り返しの要件を満たします。具体的な互換性のあるカテゴリは次のとおりです。

• 産業用モノのインターネットデバイス: 産業用 Dtus、データ収集端末、産業用ゲートウェイ、リモート監視デバイス

• スマートセキュリティデバイス：4Gカメラ、防犯警報装置、アクセスコントロール端末、車載監視レコーダー

• 民間スマートハードウェア: 共有デバイス (共有パワーバンク、共有自転車)、スマート水道および電気メーター、ガス監視端末

・車載端末装置：車載ロケータ、T-BOX車載端末、車両盗難防止追跡装置

• ポータブル通信機器：小型4Gルーター、ポータブルWi-Fi、IoTハンドヘルド端末

コアセールスポイント

経験豊富な LTE Cat 1 アンテナ サプライヤーとして、当社の工場は、一般的な業界要件に対応するために、10 年間のアンテナ研究と製造経験に基づいて製品構造を最適化しました。

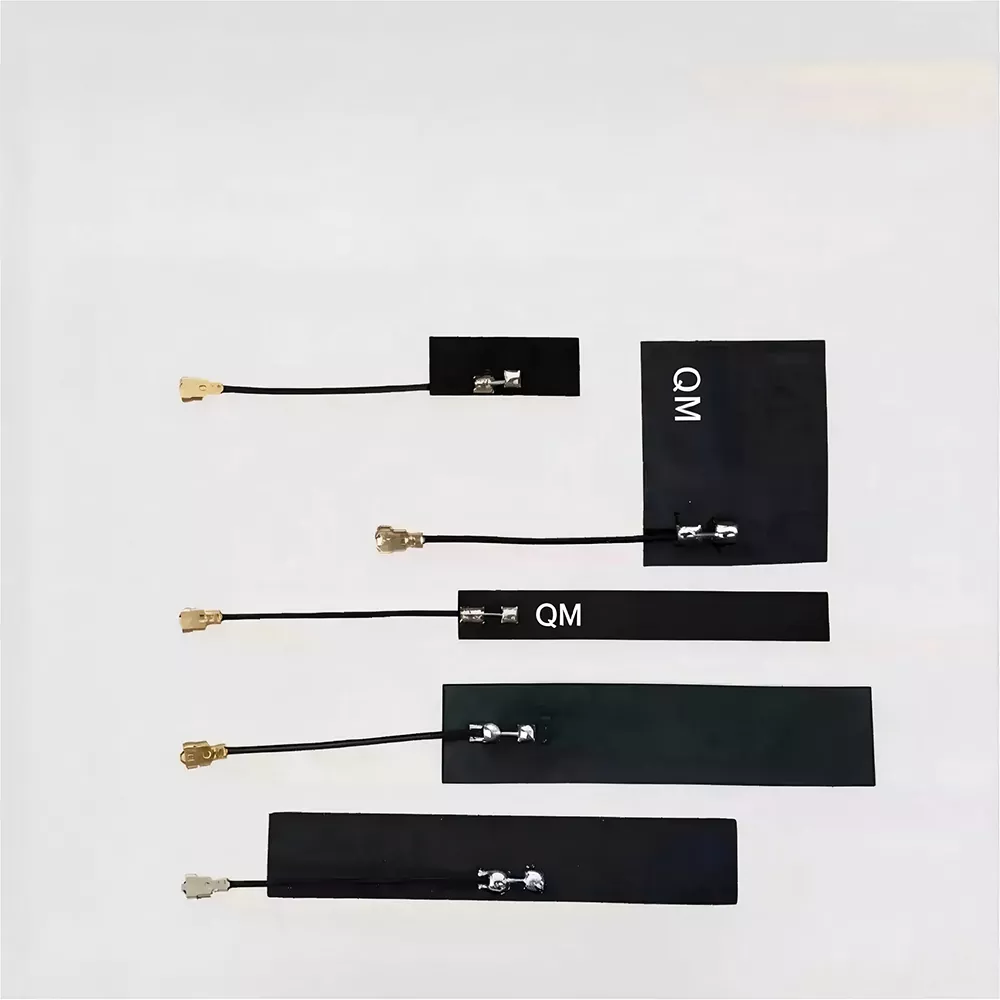

1. 柔軟で曲げやすい設計

高品質ポリイミドFPC素材を採用したアンテナは自由に曲げることができ、機器の内壁に密着します。 1,000 回を超える曲げサイクルにも破損や信号の減衰なく対応できるため、不規則で狭い設置スペースにも適しています。

2. フルバンドのカバレッジとグローバル互換性

このアンテナは 700MHz ～ 2700MHz の 4G 周波数帯域をカバーし、チャイナ モバイル、チャイナ ユニコム、チャイナ テレコム Cat 1 ネットワークをサポートします。海外の主流4G帯域にも対応し、国内外の機器生産要件に対応します。

3. 低消費電力で安定した性能を実現

このアンテナは、測定ゲイン 2.0dBi、VSWR ≤ 1.8、パッシブ効率 ≥ 75% を実現します。追加の機器の電力消費なしで低電力動作をサポートし、遠隔地や狭い空間でも安定した信号受信を保証します。

4. 安定した量産とコスト効率

自動化された工場生産ラインと厳格な品質管理により、アンテナは高いバッチ一貫性を実現します。ケーブルの長さ、サイズ、はんだ接合のカスタマイズをサポートしているため、少量バッチのサンプルと大規模なエンジニアリング調達の両方に適しています。

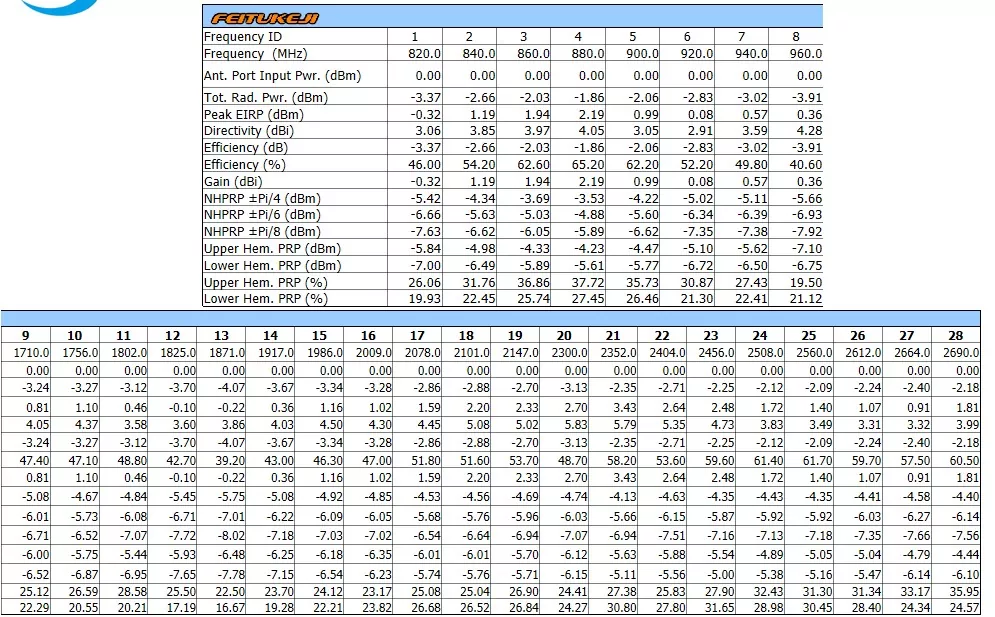

詳細な技術仕様

アプリケーションシナリオ

この LTE Cat 1 アンテナは、軽量、薄型、安定性があり、取り付けが簡単な設計が特徴です。 IoTの商業・産業用アプリケーションで広く使用されており、さまざまな組み込み機器の量産に適しています。

1. 産業用IoTアプリケーション

産業用データ収集端末、フィールド監視装置、およびリモート産業用制御ゲートウェイで使用されます。このアンテナは長期間の屋外および高温/低温環境でも安定したパフォーマンスを維持し、信頼性の高いデータ伝送を保証し、オフラインの問題を軽減します。

2. スマート共有デバイス

内部スペースが限られている共有パワーバンク、共有ロッカー、共有自転車、その他のデバイスに適用されます。フレキシブルな FPC 構造はさまざまなハウジング設計に適合し、ワイヤボンディングプロセスによりデバイスの振動による信号障害が軽減されます。

3. 車載スマート端末

車両位置測位 T-BOX、ドライブレコーダー、車両盗難防止端末などに使用されます。車両の振動、高温、低温に適応し、運転中に敏感な信号受信と安定したネットワーク接続を提供します。

4. 民間のスマートデバイス

スマート水道メーター、電力メーター、ガス監視端末、地域防犯警報装置などに応用されています。低電力設計は、長時間のスタンバイ要件をサポートし、頻繁なメンテナンスを軽減し、大規模な民間用途に適しています。

認証と品質保証

Shenzhen Qianmu Communication Technology Co., Ltd. は、完全な生産資格と品質管理システムを備えた正式かつ大規模な LTE Cat 1 アンテナ工場であり、製品は準拠しており、品質が追跡可能です。

• 完全な認証：製品はROHS、CE、FCCなどの国際準拠認証に合格し、国内外のIoTデバイスの輸出基準を満たしており、完全な認証レポートのセットを提供できます。

・標準化された生産システム：FPC組立、はんだ付け、検査の全自動生産ラインを備え、基材調達、モールド加工、性能検査、梱包、出荷までフルクローズド制御。

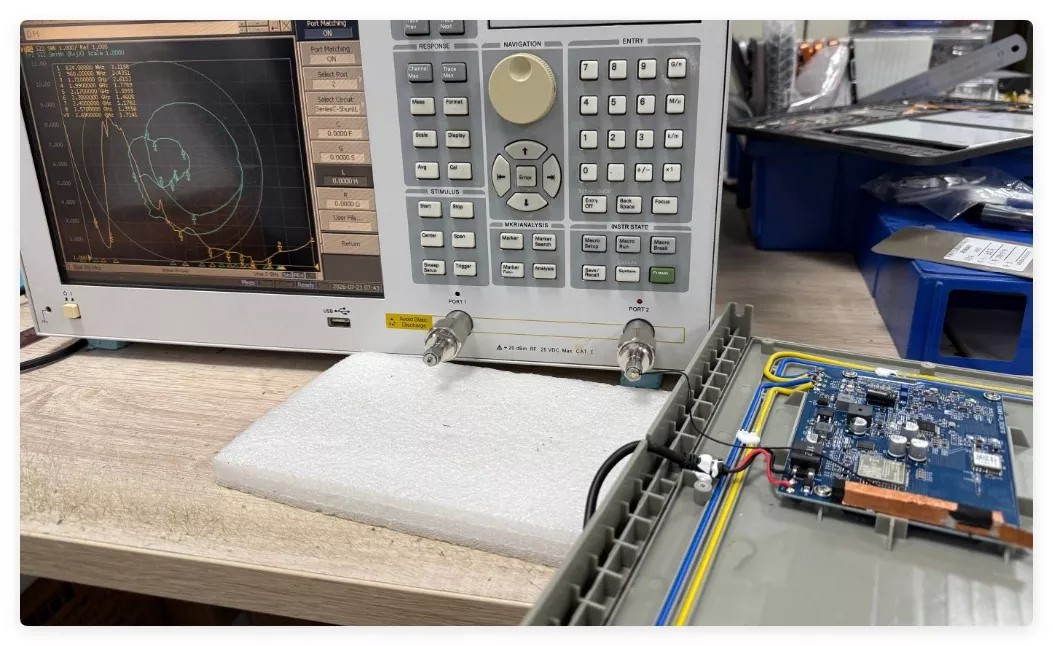

• 厳格な品質管理検査：アンテナの各バッチは高温および低温エージングテスト、曲げテスト、信号減衰テスト、定在波比スポットチェックを受け、不適格製品は直接除去され、安定したバッチ歩留まりは99.5%以上です。

• 品質保証: 12 か月の工場オリジナル保証、量産注文の場合はテストレポートと仕様書が利用可能、第三者による品質検査がサポートされ、劣悪な再生部品は排除されます。

当社を選ぶ理由

Shenzhen Qianmu Communication Technology Co., Ltd. は、4G/IoT アンテナの研究開発、生産、販売を専門とするソース企業です。中国の信頼できる LTE Cat 1 アンテナのメーカーおよびサプライヤーとして、当社は 10 年以上の業界経験があり、次の利点を提供します。

1. 工場からの直接供給

自社の1,000平方メートルの標準化された生産工場と全自動生産設備により、安定した生産能力と十分な在庫を確保しています。当社は、短いカスタマイズサイクルで、ワイヤの長さ、サイズ、はんだ接合の仕様を含む、小ロットのサンプルと大規模なバッチのカスタマイズをサポートします。

2. 専門の研究開発チーム

当社の経験豊富な RF エンジニアリング チームが、アンテナの選択、レイアウトの最適化、信号のデバッグなどの技術サポートを提供します。当社は、信号の互換性の問題を解決するために、お客様の機器構造に基づいた適応ソリューションを提供します。

3. 費用対効果の高いソリューション

中間コストを排除することで、工場からの直接供給を競争力のある価格で提供します。お客様は、同じパフォーマンス要件の下でより優れたコストパフォーマンスを享受でき、大量購入に対して段階的な割引を受けることができます。

4. 充実したアフターサービス

購入前のパラメータマッチング、サンプルテスト、生産進捗追跡、技術指導、保証サポートを提供します。国内外のお客様の購買ニーズに応えるため、全プロセスを通じてマンツーマンのサービスを提供します。

5. 外国貿易支援能力

長年の海外輸出経験により、各国の製品認証要件を熟知しており、税関申告書、認証書、試験書類を提供し、お客様のスムーズな輸出手続きをサポートいたします。

よくある質問

Q1: LTE Cat 1 アンテナは、3 つの主要通信事業者のネットワークをすべてサポートしていますか?

A: はい。このアンテナは、700 ～ 2700 MHz のすべての 4G 帯域をカバーし、チャイナ モバイル、チャイナ ユニコム、チャイナ テレコムの Cat 1 ネットワークと完全に互換性があり、海外の主流の 4G 帯域にも適応し、ネットワーク全体でユニバーサルかつ無制限です。

Q2: FPC ワイヤー アンテナは長さとサイズに関してカスタマイズできますか?

A: カスタマイズはサポートされています。ソース工場では、顧客の機器の構造に応じて、5CM から 50CM までのさまざまな線路長とさまざまなアンテナ サイズをカスタマイズできます。 At the same time, the solder joint specifications can be adjusted to fit various motherboards.

Q3: アンテナ信号は何度も曲げると減衰しますか?

A: いいえ。製品は数千回の曲げテストが行​​われています。柔軟性の高い FPC ベース素材と統合されたワイヤー ボンディング プロセスの組み合わせにより、通常の設置や曲げ、日常的な機器の振動でも信号の減衰やベース素材の破損の問題が発生しません。

Q4: 通常のコネクタ式FPCアンテナと比べて、ワイヤー式のメリットは何ですか？

A: ワイヤータイプは接合部の接触損失がなく、緩み、酸化、剥離の問題がなく、耐衝撃性と安定性に優れ、産業用、車載用、共用機器などの長期使用や振動の多い環境に適しており、量産時の故障率が低いです。
