GPS 外部アンテナ

GPS 外部アンテナは、GPS、Beidou、GLONASS、Galileo、その他の衛星システムを含む全地球航法衛星システム (GNSS) からの弱い RF 信号を受信するように特別に設計されたスタンドアロンの無線周波数コンポーネントです。内蔵アンテナとは異なり、同軸ケーブルを介して本体と分離されています。この設計は、機器エンクロージャの物理的シールドの制限を克服し、衛星の最適な視野 (FOV) を得るためにアンテナを屋外の開けた場所や車両の屋根に設置できるようにします。

どのように機能するのでしょうか?

 GPS 衛星によって送信される RF 信号は、地上に到達すると非常に弱くなります (通常、-125 dBm ～ -160 dBm の範囲)。高品質の GPS 外部アンテナは、次のメカニズムを通じて効率的な信号の捕捉を保証します。

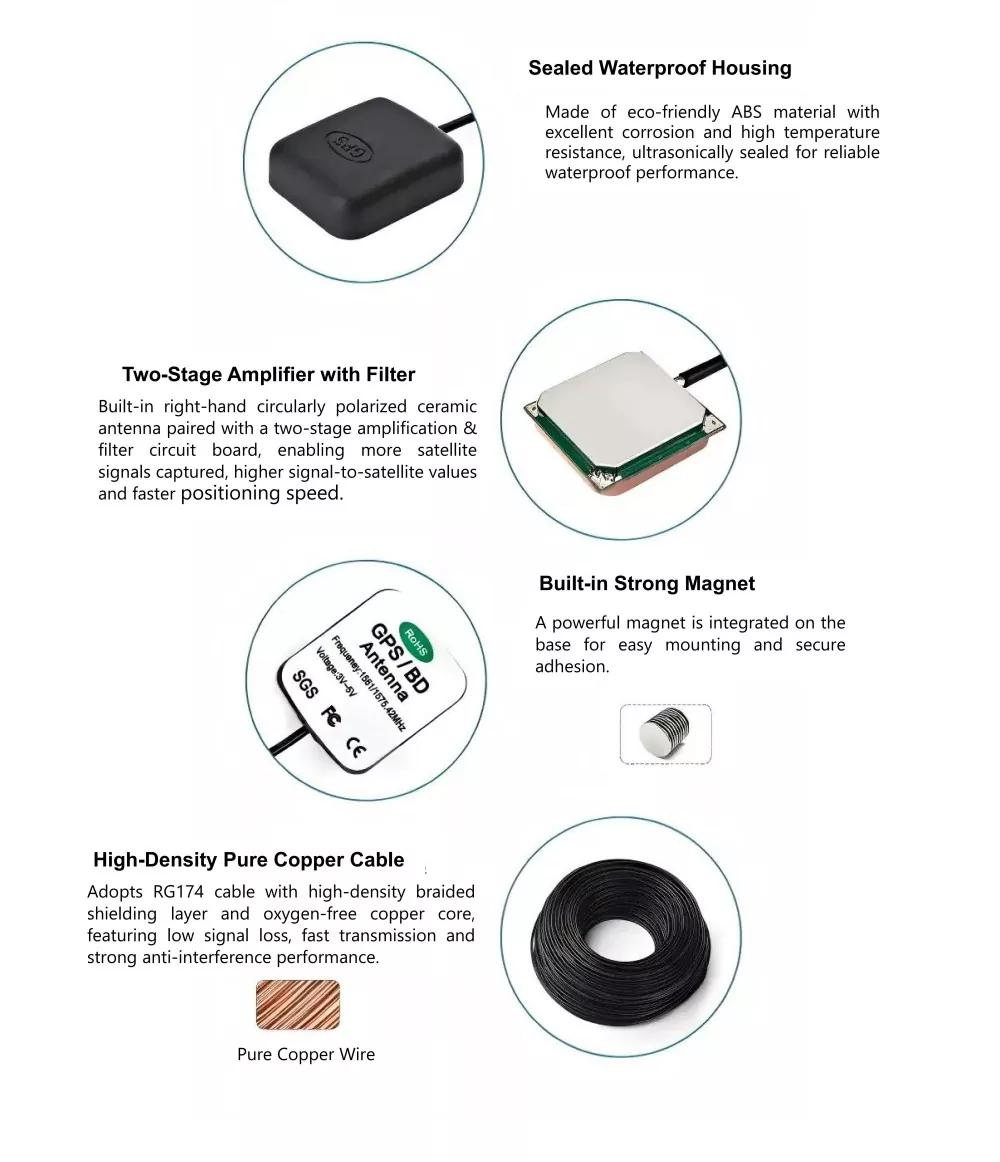

1. 右旋円偏波 (RHCP) マッチング

このアンテナは、衛星信号の右旋円偏波特性に完全に一致する特別なマイクロストリップ パッチ設計を特徴としており、これにより、デバイスの向きの変化によって引き起こされる信号の減衰が排除されます。

2. LNAローノイズアンプ

内蔵の高性能 LNA (低ノイズ アンプ) は、非常に低い雑音指数 (通常 <2 dB) を維持しながら微弱な信号を増幅し、フィーダ伝送中に発生する挿入損失を補償します。

3. マルチパス干渉防止設計

グランドプレーンとチョークコイルの構造を最適化することで、建物や地面から反射する低標高の妨害信号を効果的に抑制します。

コアセールスポイント

RF 分野に深く根ざした中国の有名なアンテナ メーカーとして、当社の製品は実際のテストで大きな利点を実証しています。

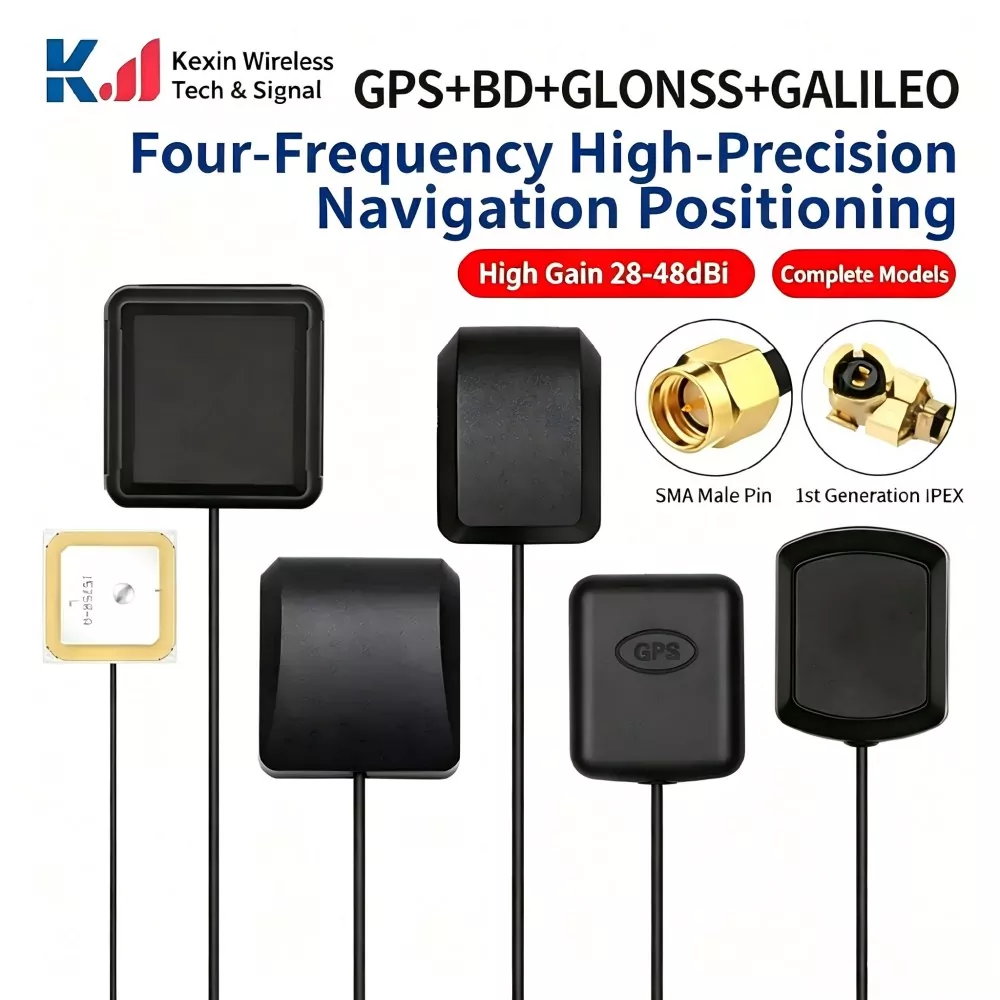

• 周波数帯域全体にわたるマルチシステム互換性

全周波数帯域 L1/L2/L5/L6 および L バンドをサポートし、GPS、BeiDou、Galileo などのシステムとシームレスに統合して、高精度 RTK 測位要件を満たします。

• 優れた耐干渉性能

測定データによると、都市部の複雑な峡谷や高圧送電鉄塔の近くであっても、帯域外抑制能力は優れたままであり、システムのロック損失のリスクが効果的に低減されることが示されています。

• 工業グレードの保護規格

超音波カプセル化と二重防水設計を特徴としており、IP67 保護等級を達成し、-40℃ ～ +85℃ の過酷な環境でも安定した性能を維持します。

• 柔軟なカスタマイズサービス

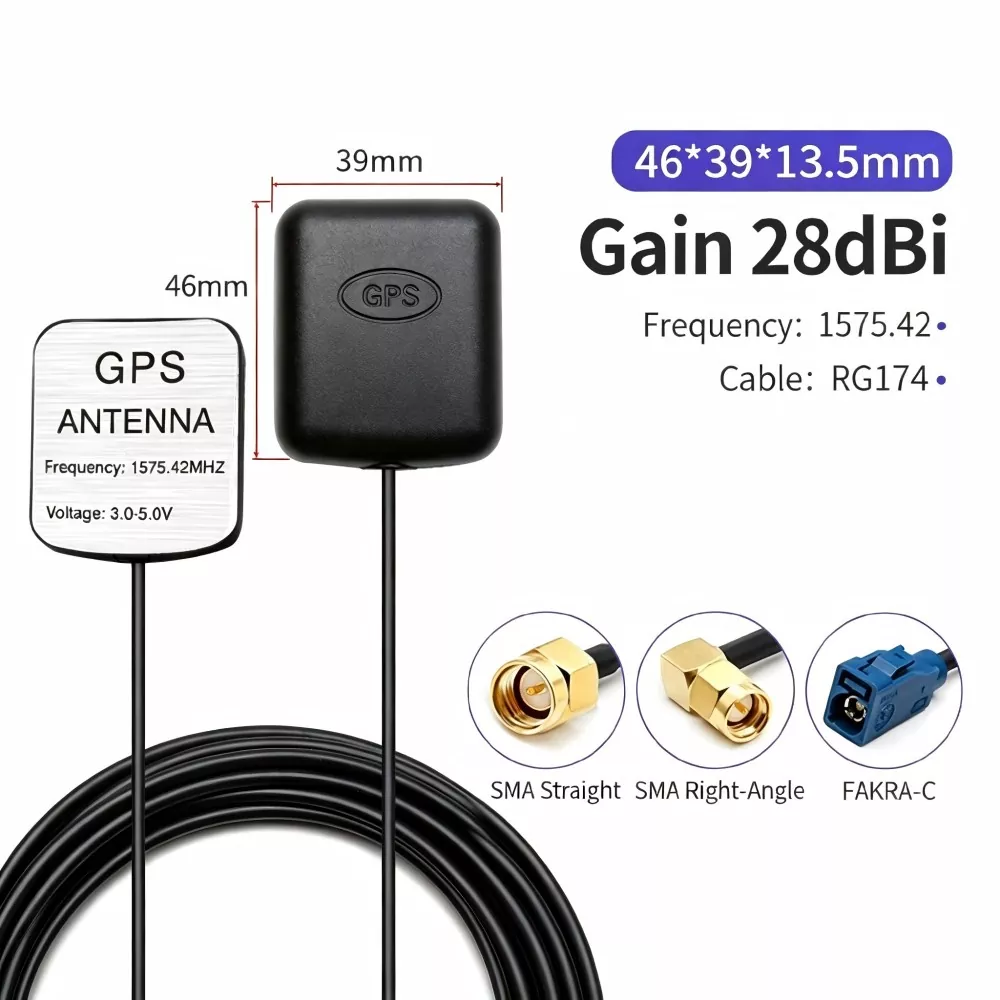

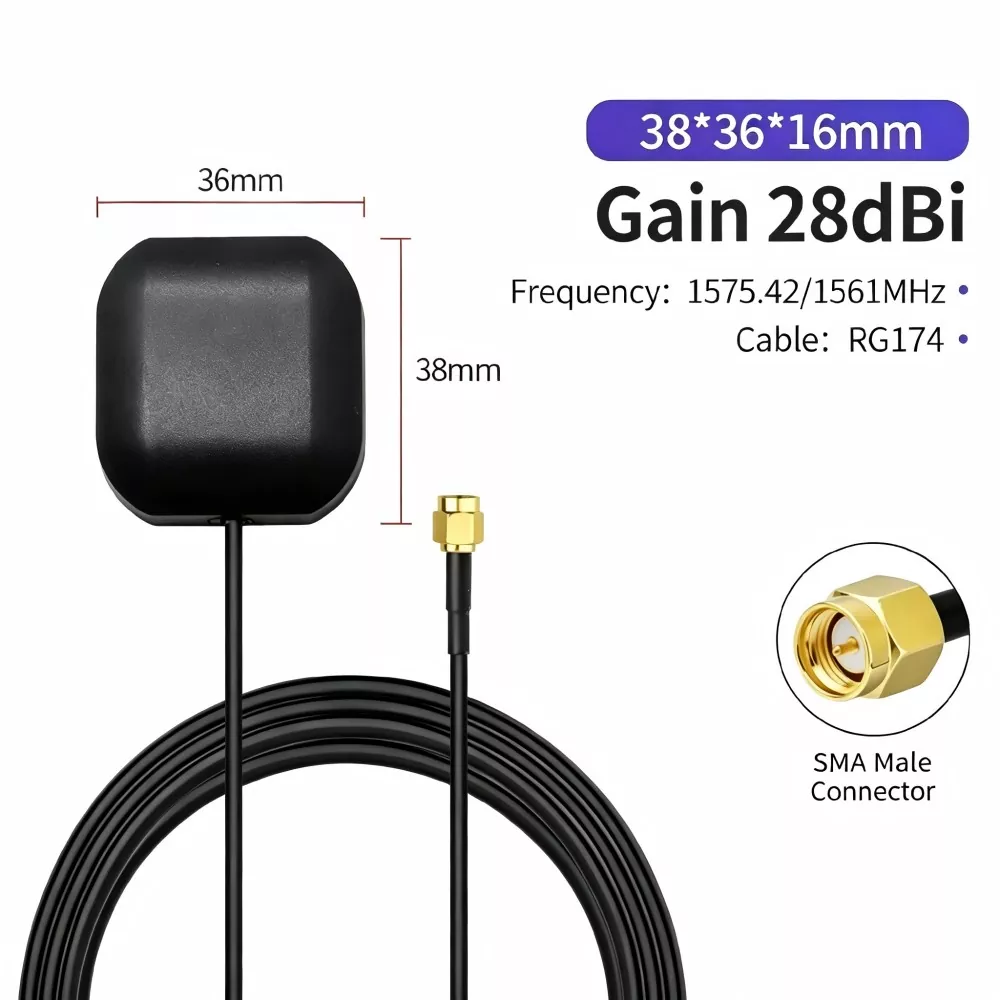

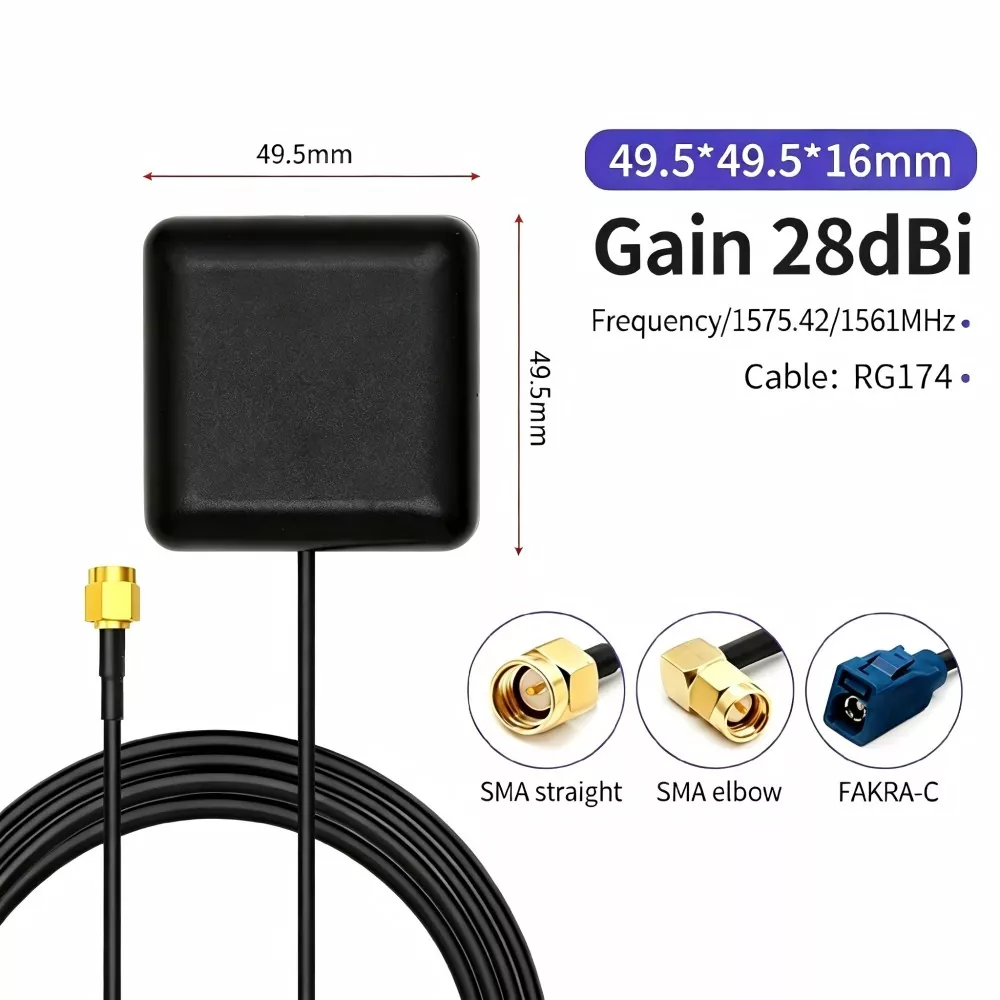

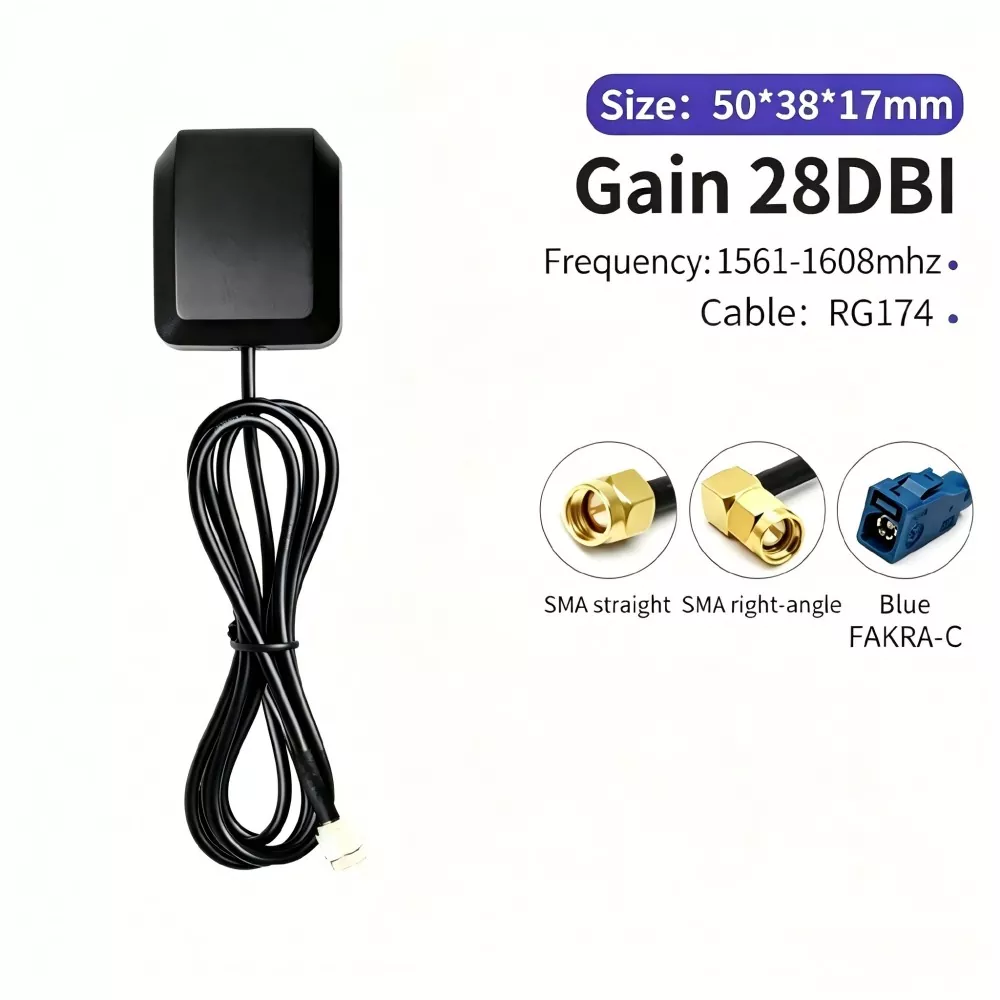

SMA や TNC などのさまざまなインターフェイスのカスタマイズをサポートします。ケーブルの長さと磁気/ネジによる取り付け方法は両方とも要件に応じて調整できます。

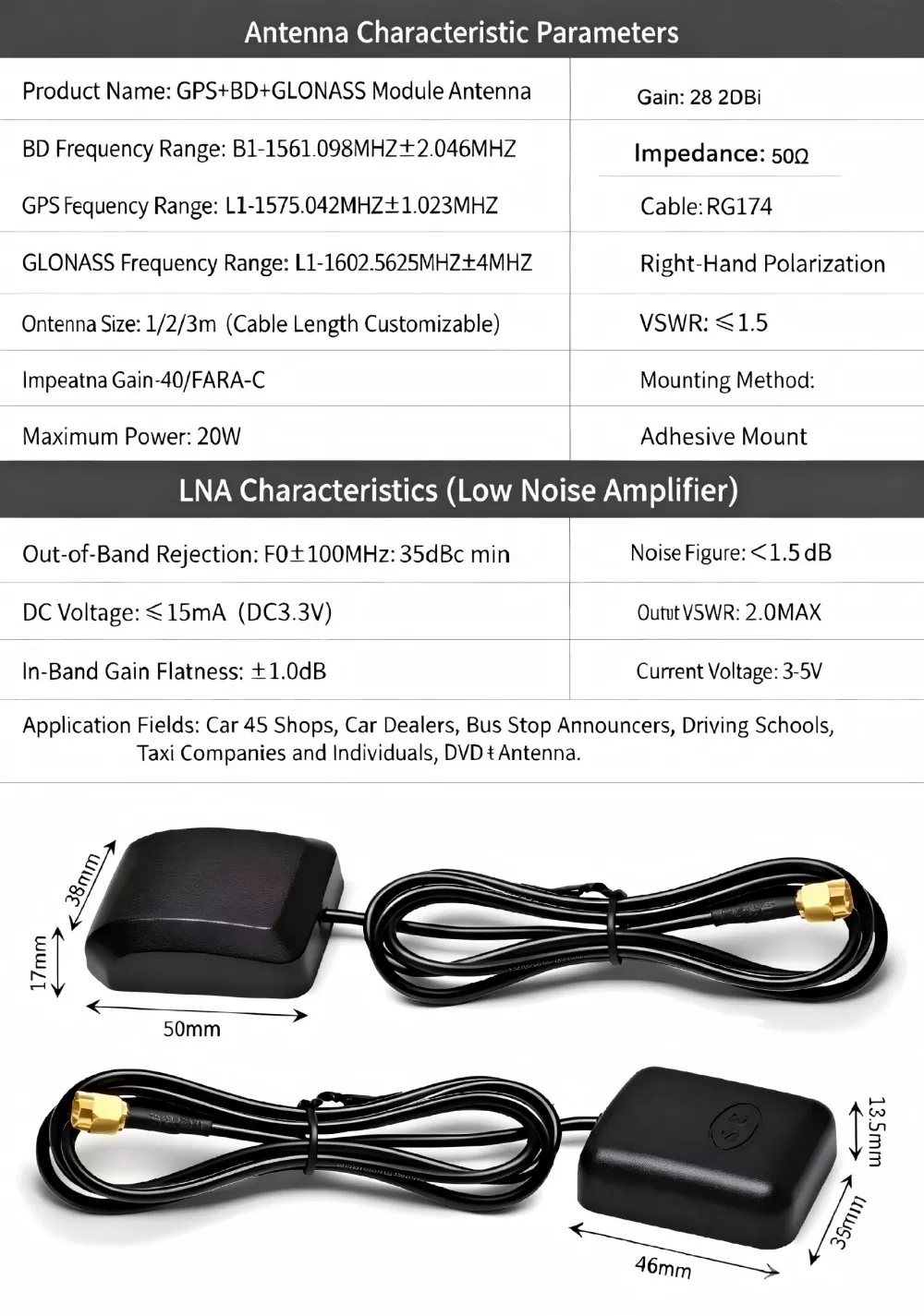

技術仕様

どのデバイスが互換性がありますか?

当社の GPS 外部アンテナは、次の分野で広く使用されています。

1. スマート コネクテッド ビークルと ADAS

車の屋根に設置され、車の防爆フィルムを貫通して、自動運転およびフリート管理システムにセンチメートルレベルの測位を提供します。

2. 精密農業とドローン

農業用ドローンや農機具の上部に搭載し、強力な電磁妨害耐性を備え、正確な自動巡航と正確な農薬散布を保証します。

3. 測地測量と基地局の時刻同期

基地局または RTK 受信機のコアコンポーネントとして、安定した位相中心誤差 (±2 mm) によりミリメートルレベルの測定精度が保証されます。

4. 海洋および船舶の航行

塩水噴霧耐食設計により、過酷な海洋環境でも継続的で信頼性の高い方位データと位置データが保証されます。

5. IoT資産追跡

長いケーブルで設計されているため、コンテナや大型機械の外側に簡単に隠すことができ、世界中の物流監視が可能になります。

競合製品との詳細な比較

インストールと使用方法の図解ガイド

1. 設置場所の選択：アンテナは、視界を遮るものがなく、金属による干渉のない水平な場所（車の屋根や機器の上部など）に必ず設置してください。

2. 防水処理：屋外接続部は、雨水がケーブルを伝って機器内に流入しないように、自己融着性の防水テープを「321」巻き方式で貼り付けてシールしてください。

3. 接地と避雷：フィーダケーブルが機器室または装置に入る前に、フィーダ避雷器を設置し、避雷器が近くで適切に接地されていることを確認することをお勧めします。

4. 配線仕様：ケーブルを配線する際には、雨水の逆流を防ぐため「ドリップループ（U字曲がり）」を設けてください。

適切な GPS 外部アンテナを選択するには?

信頼できるサプライヤーを探す その際、以下の3点を重点的に評価することをお勧めします。

1. 周波数帯域要件の明確化：基本的なナビゲーションの場合は、L1 単一周波数アンテナを選択するだけです。高精度の RTK または耐干渉性能が必要な場合は、必ず L1/L2/L5 マルチ周波数アンテナを選択してください。

2. 設置環境の評価：車内または屋外での使用には、IP67 防水等級と磁気ベースが最適です。固定基地局の場合は、マルチパスを軽減するためにチョーク コイルと組み合わせたネジによる取り付けが推奨されます。

3. ケーブル損失の確認：ケーブル長が 5 メートルを超える場合、サプライヤーは低損失ケーブルを提供する必要があります。そうしないと、LNA のゲインがケーブル損失によって相殺されます。

なぜ私たちを選ぶのですか?

Shenzhen Qianmu Communication Technology Co., Ltd. は、GPS 外部アンテナ メーカーであるだけでなく、信頼できる RF 技術パートナーでもあります。自社開発のマイクロ波電波暗室と経験豊富なエンジニアチームを擁し、試作・試験・量産までのカスタマイズサービスをワンストップでご提供いたします。深センの確立されたエレクトロニクス産業エコシステムを活用して、当社は優れた製品品質を維持しながら、競争力のあるリードタイムとコスト効率の高いソリューションを提供します。

よくある質問

Q1: 北斗システムと互換性がありますか?

A: もちろんです。当社のアンテナはマルチフィード設計を特徴としており、GPS、BeiDou、GLONASS、Galileo などの主流のグローバル GNSS システムをネイティブにサポートしています。

Q2: メーカーとしての最小注文数量 (MOQ) はいくらですか?

A: 当社は柔軟な調達オプションをサポートしています。標準モデルについては、小ロットの試作注文も承ります。カスタマイズされたモデルの場合は、最新の見積もりと具体的な MOQ 情報を入手するには、当社の営業チームにお問い合わせください。

Q3: アクティブ外部 GPS アンテナとパッシブ モデルのどちらを選択すればよいですか?

A: 自動車アプリケーション、産業用制御システム、測量および地図プロジェクト、屋外アプリケーションの場合は、アクティブ GPS 外部アンテナが必要です。パッシブ モデルは 1 メートル以内の非常に短い屋内距離にのみ適しており、長いケーブルでは重大な信号損失が発生する可能性があります。 Qianmu Factoryのフラッグシップモデルはすべてアクティブデザインを採用しています。

Q4: アンテナは延長ケーブルを使用できますか?サポートされる最大長はどれくらいですか?

A: 標準 RG174 ケーブルの推奨最大長は 10 メートルです。ケーブル長が 10 メートルを超える場合は、サプライヤーに問い合わせて、低損失 LMR RF ケーブルに交換してください。工場では、最大 20 メートルのケーブルを備えた超長いアンテナをカスタマイズすることもできます。
