天井取り付けアンテナ

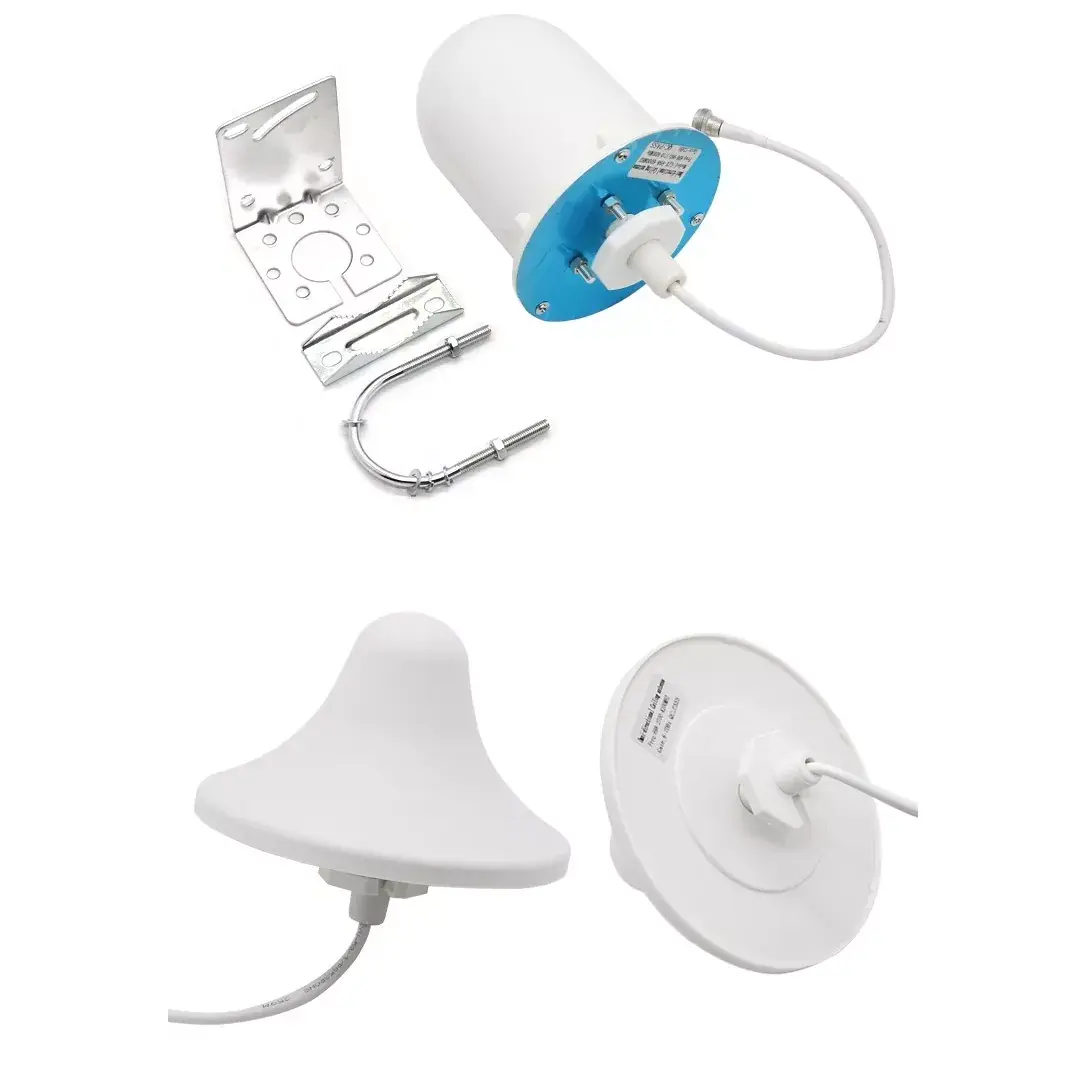

天井取り付けアンテナは、屋内天井取り付けの全方向性無線周波数アンテナです。 Qianmu Communication が自社開発した天井取り付けアンテナは、統合された円形天井設計を特徴とし、内部に高精度の純銅発振器と高度に絶縁された反射板バックプレートを備えたパッシブ広帯域通信アンテナです。この製品は、設置の美しさと完全なカバレッジ機能の両方を考慮して、360°均一な信号放射を実現するために天井に直接埋め込むことができ、屋内 WiFi、Bluetooth、4G 信号増幅、および家全体のネットワーキング システムと広く互換性があります。 Qianmu 通信天井取り付けアンテナは、純銅発振器 + 難燃性 ABS ハウジングプロセスを採用しており、ホテル、オフィスビル、ショッピングモール、工場などのさまざまな商用屋内ネットワーキングプロジェクトと完全に互換性があります。

動作原理

1000メッシュ通信用天吊りアンテナは、同軸給電発振器放射と底部反射集約の二重機構により安定した信号送受信を実現します。内部構造は、給電コネクタ、放射発振器、絶縁反射板、保護ハウジングの 4 つの層に分かれています。すべての性能パラメータは無響室で測定され、誤ったパラメータはマークされません。

1. 広帯域発振器の共振原理：環状の無指向性銅製発振器を使用し、2400～2500 MHZ および 5150～5850 MHZ のデュアル WiFi 標準周波数帯域をカバーし、測定された周波数帯域の定在波は全体的に ≤1.4 で、全周波数帯域に共振ブラインド ゾーンがなく、一部の地域で 5G 周波数帯域が見つからない状況はありません。

2. 下部反射波集中: 金属反射バックプレートがアンテナの下部に追加され、天井の金属キールと天井のアルミニウム パネルによる上向きの信号損失を軽減します。測定された垂直方向の下向き信号減衰は 70% 減少し、ワイヤレス エネルギーの 90% が屋内空間に放射され、同じ電力でカバー距離が 30% 増加しました。

3. 360°均一放射メカニズム: 円形発振器の対称レイアウト、水平方向の放射変動 ≤1.2dB、一方の側に強い信号があり、もう一方の側にネットワークがないカバレッジの不均衡の問題がなく、半径 10 メートル以内で測定された信号強度の差は 5dBm 以下です。

4. 分離抗干渉構造設計: ハウジング内部に吸収綿層を追加し、天井上のコンピュータ ルームのスイッチや配線から発生する電磁ノイズを分離します。高密度の AP ネットワーキング シナリオでは、同一周波数干渉が 40% 削減され、同時に接続している複数のユーザーのネットワーク速度は大幅に低下しません。

5. 幅広い温度安定性材料構造: 難燃性 ABS ハウジング + 全銅発振器、-30 °C ～ +65 °C で 72 時間の高温および低温エージングのテスト済み、発振器は酸化なし、周波数偏差誤差 ≤±3MHz、密閉天井の長期高温環境でも性能が低下しません。

サポート機器との互換性

この天井取り付けアンテナは、市販されているほとんどの屋内無線通信デバイスと互換性があります。エンジニアリングの変更には追加のアダプターアクセサリは必要なく、直接接続して使用できます。

1. 商用無線デバイス: エンタープライズ デュアルバンド ワイヤレス AP、高出力 WiFi ルーター、ホテル AC ワイヤレス コントローラー、天井取り付け型ワイヤレス ルーター

2.信号増強装置：2.4G/5G信号増幅器、4G/5G屋内マイクロ基地局、携帯電話信号中継器、Bluetooth増幅ゲートウェイ

3. IoTネットワーク機器：Bluetoothゲートウェイ、LoRa屋内収集基地局、産業用2.4Gセンサーゲートウェイ、キャンパスIoT中央制御ホスト

4. 弱電工学アクセサリ: 高周波電力分配器、カプラー、屋内フィーダー、弱電ボックス ネットワーク拡張モジュール

完全なインストールと使用ガイド

(1) 導入前計画のポイント

1. 設置場所の計画: オープン ルームでは、天井に取り付けられた各アンテナの有効カバー半径は 8 ～ 12 メートルです。多くのパーティションがあるホテルの部屋では、6 ～ 8 メートルごとに 1 つのアンテナが配置されます。

2. 天井の回避: 電磁干渉を軽減するために、天井内の金属パイプ、強力な電線、開閉装置を避けるように設置します。

3. 配線要件: 過度の信号損失を避けるために、各フィーダーの長さが 15 メートル以内に制御される 50Ω 標準 RF フィーダーを使用します。

(2) 天井設置の段階的なプロセス

1. 穴あけ: 高周波フィーダーを通して石膏ボード/アルミニウム天井に直径 30 mm の円形の穴を開けます。

2. 配線: フィーダーの一端を天井取り付けアンテナの背面にある SMA インターフェイスに接続し、緩まないように締めます。

3. 固定: アンテナ本体を天井の下から穴に押し込み、背面のスナップを天井パネルの上に置き、自動的にロックして固定します。

4. リアエンドドッキング: フィーダーのもう一方の端をワイヤレス AP、信号増幅器の RF ポートに接続し、デバイスの電源をオンにします。

5. 実際の測定と合格: 信号テスターを使用して、カバーエリアの信号強度をテストします。 -40 ～ -70 DBM の範囲は、適格なカバレッジとみなされます。

(3) メンテナンス後の注意事項

1. アンテナ クリップの緩みやフィーダー ジョイントの酸化がないか、6 か月ごとに確認します。

2. 湿気の多い地下室やキッチン環境では、ほこりが蓄積して放射効率に影響を与えるのを避けるため、ほこりを除去するために毎年ケーシングを取り外して掃除してください。

3. アンテナの上に金属シートやワイヤを積み重ねないでください。ワイヤレスのカバー範囲が大幅に減少します。

FAQ よくある質問

Q1: この天井取り付けアンテナはどのようなデバイスと互換性がありますか?

A1: Qianmu 通信天井取り付けアンテナは、デュアルバンド ワイヤレス APS、高出力 WiFi 信号増幅器、4G 屋内マイクロ基地局など、ほとんどの 50Ω RF インターフェイス デバイスと互換性があります。ホテルやオフィス ビルの商用ワイヤレス カバレッジ プロジェクトに直接適合できます。

Q2: 天井マウントアンテナを取り付けるには専門のツールが必要ですか?作業は1人でもできますか？

A2: 複雑なツールは必要ありません。穴開け加工は小型電動ドリルのみで、固定はスナップフィット構造です。 1 人で 1 つの天井取り付けアンテナの設置を 5 分で完了できます。製品には施工説明書が付属しており、経験のない施工者でも操作手順を理解することができます。

Q3: アンテナインターフェイス、シェルロゴ、パッケージングは​​カスタマイズできますか?

A3: 完全にカスタマイズ可能です。ソース工場として、必要に応じて SMA/N/BNC のあらゆる種類の RF インターフェイスを交換でき、シェルへの顧客ブランド ロゴのシルク スクリーン印刷をサポートし、カスタムニュートラル輸出パッケージング、カラーボックスパッケージングをサポートし、OEM/ODM カスタムオーダーの最小注文数量は交渉可能です。

Q4: 天井取り付けアンテナの実際の到達距離はどのように確認できますか?測定データは提供してもらえますか？

A4: はい。天井アンテナの各バッチには、国内のさまざまなホテルやオフィスビルのオンサイトカバレージテストビデオと信号強度データとともに、無線周波数電波暗室テストレポートが付属しています。すべてのパラメータは実際で検証可能であり、顧客はセルフテストと比較のためにサンプルを送り返すことができます。
