フレキシブルプリント回路アンテナ (FPC)

FPCアンテナとは何ですか?

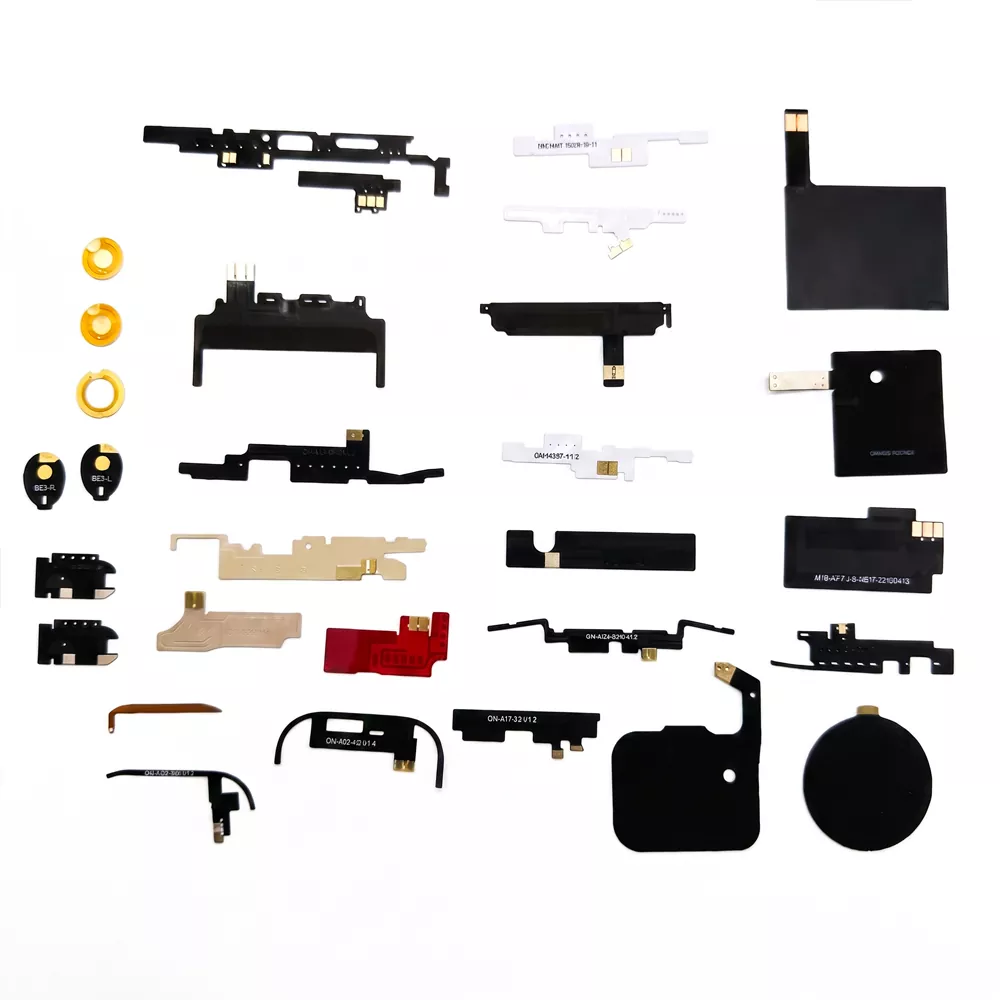

FPC アンテナ、またはフレキシブル プリント回路アンテナ (FPC) は、基板としてフレキシブルな PI および PET フィルムを使用し、エッチングと印刷によってアンテナ回路を作成します。軽量、薄型、柔軟、曲げやすい特性があり、曲面に追従します。厚さは0.03～0.2mm、重さは1g未満です。このアンテナはワイヤレス信号を送受信でき、WiFi、Bluetooth、GPS、4G/5G、GNSS、NB-IoT、LoRa などのプロトコルと互換性があり、2.4 GHz、5 GHz、および 5.8 GHz の周波数帯域をカバーします。 Qianmu Communications は、長年にわたる深い業界経験を持つ専門の FPC アンテナ メーカーです。 3つのマイクロ波電波暗室を備え、10名以上の専任研究開発担当者を配置し、アンテナソリューションの設計から量産までワンストップでのサービスを提供しています。

主なセールスポイント

超薄型で柔軟性があり、スペースに余裕があります。

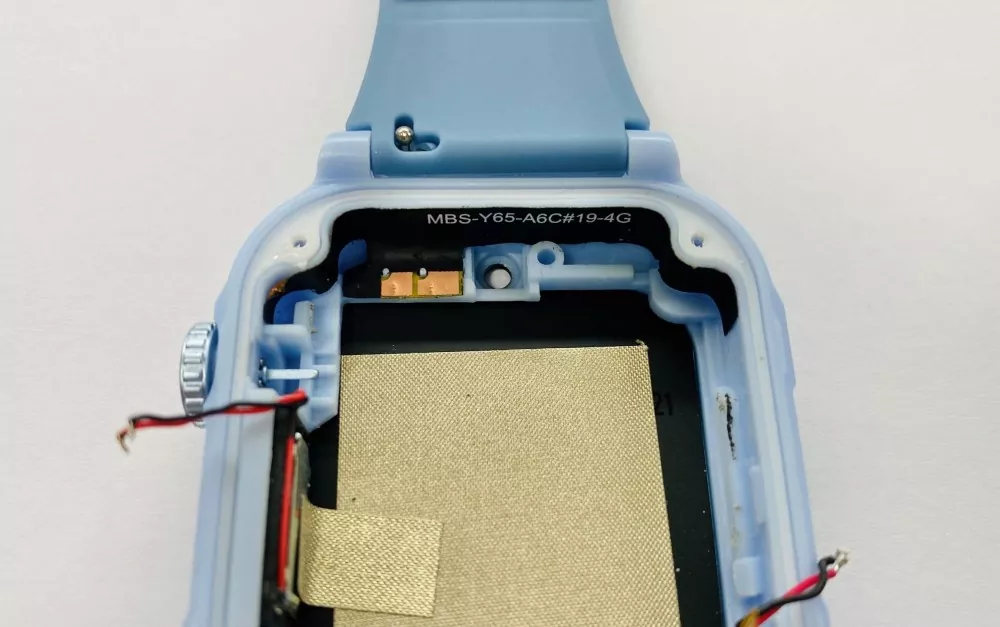

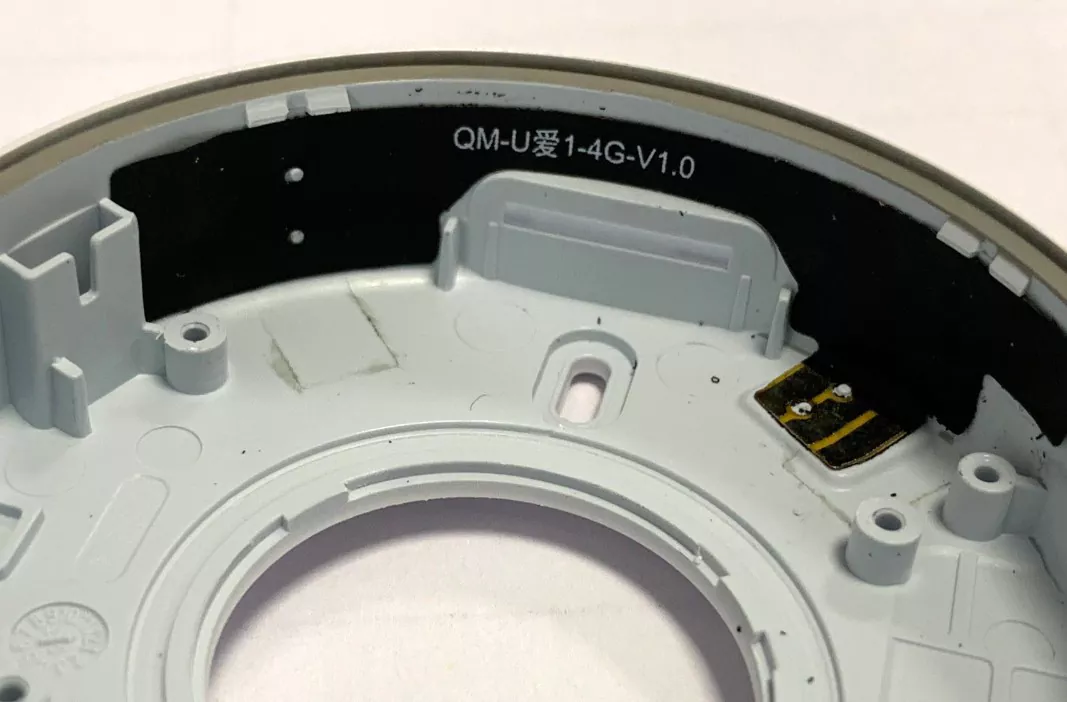

フレキシブル プリント回路アンテナ (FPC) は、厚さがわずか 0.03 ～ 0.2 mm で、任意に曲げたり折り曲げたりすることができます。機器内部のキャビティの内壁に沿って 90 度曲げることができ、さまざまな複雑な構造設計に完全に適応します。機器の筐体が平面であっても曲面であっても、FPC アンテナはその表面に容易に適合します。

マルチバンド広帯域カバレッジ

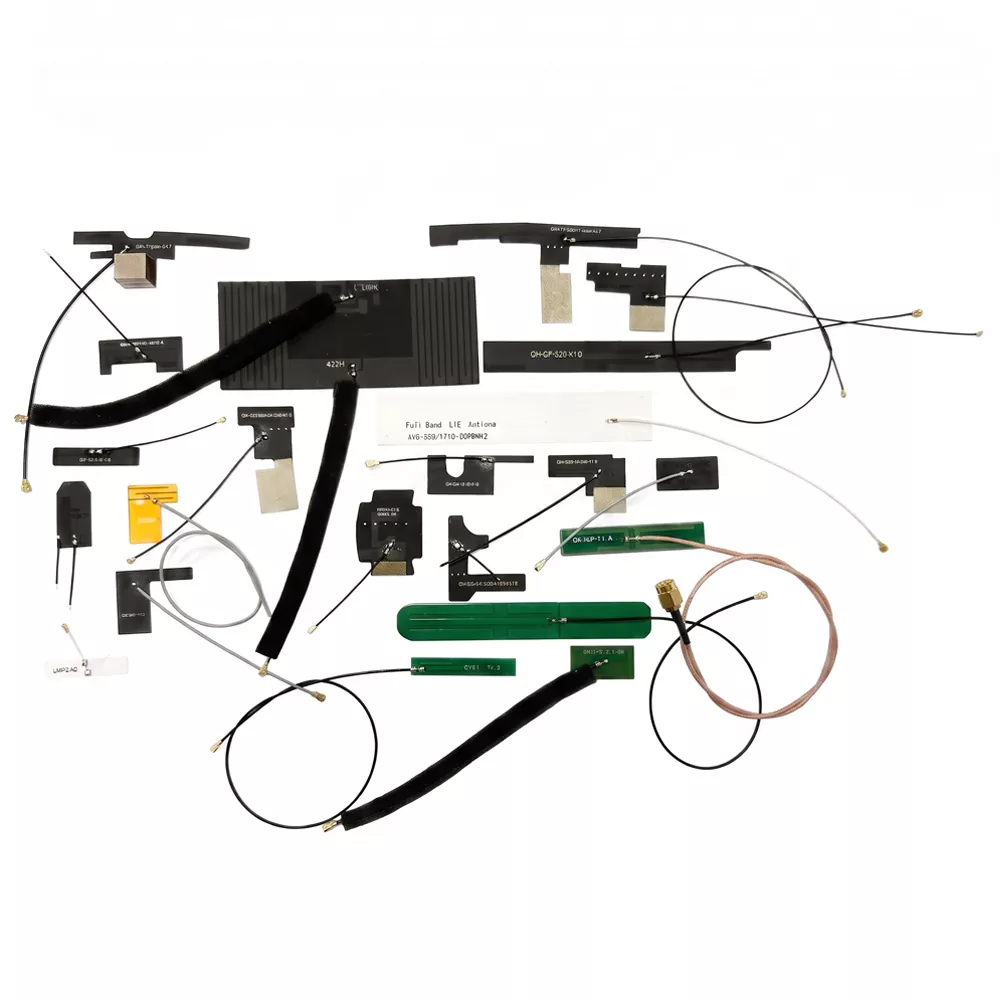

4G/5G、フルバンド WiFi、Bluetooth、GPS/GNSS、LoRa、NFC などの複数の通信プロトコルをサポートします。シングルチップ FPC アンテナは、700 MHz ～ 2700 MHz、またはそれ以上の周波数帯域をカバーできます。マルチモードおよびマルチ周波数デバイスの通信ニーズに対応します。

軽量設計

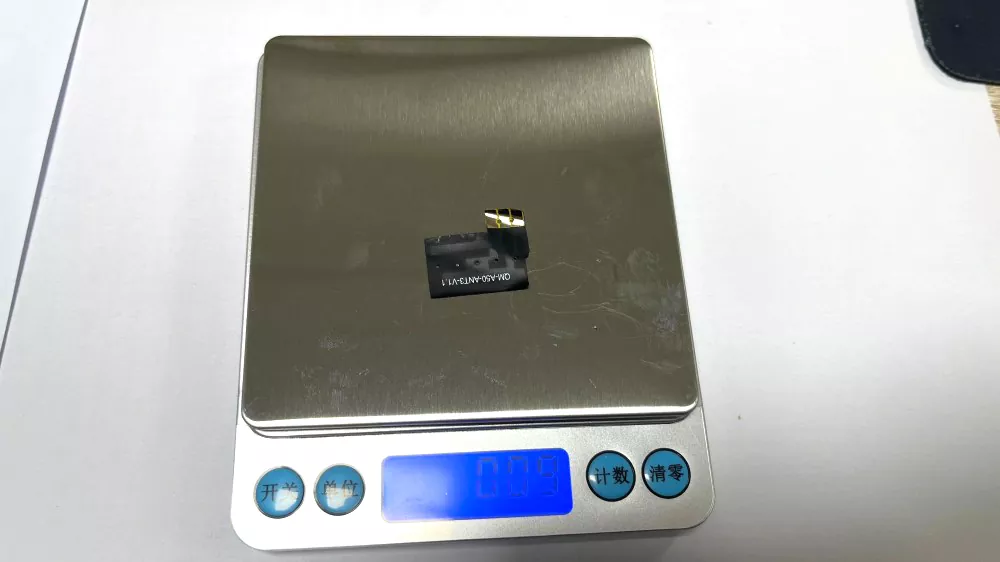

FPC アンテナの重さは 1 グラム未満です。従来の金属アンテナより 50% 以上軽いです。ウェアラブル デバイスやドローンなどの重量に敏感な製品には、FPC アンテナが最適です。

箱から出してすぐに使用でき、組み立ても簡単です。

標準の 3M 300LSE 粘着裏地が特徴で、剥がして貼るだけで 2 分で組み立てられます。 IPEX、U.FL、MHF4、およびその他のコネクタ オプションで利用可能です。

アンテナ設置時の注意事項

1. 金属表面から遠ざけてください。

アンテナを金属表面上または金属表面の近くに直接設置しないでください。これは、インピーダンス整合に影響を与え、放射パターンを変更し、アンテナ全体の効率を低下させる可能性があります。

2. 過度の曲げを避ける

過度の変形は内部導体を損傷し、RF 性能に悪影響を与える可能性があるため、設置中にアンテナを過度に曲げたり折りたたんだりしないでください。

3. 安全なインストールを確保する

放射性能や信号の安定性に影響を与える可能性のある変形を防ぐため、設置中はアンテナをしっかりと均等に固定してください。

4. アンテナの周囲に十分なスペースを確保してください

アンテナの上部および両側に少なくとも 5 mm の隙間を維持してください。最適なパフォーマンスを確保するために、金属コンポーネント、高速信号トレース、または大きな銅領域をアンテナの近くに配置しないでください。

5. 組み立て時の取り扱いには注意してください

アンテナは柔軟な構造を備えていますが、FPC 材料の機械的強度には限界があります。取り付けや組み立ての際には、過度の引っ張り、ねじり、衝撃を与えないでください。

6. 乾燥した環境に保管してください

アンテナを高温または多湿の環境で保管しないでください。安定した電気的性能と長期的な信頼性を維持するために、製品を乾燥した状態に保ちます。

品質管理とテスト

Qianmu Communications は、原材料検査、生産監視、完成品テストを含む、製造プロセス全体にわたって厳格な品質管理を適用しています。

入荷検査

FPC 基板、銅箔、接着剤、コネクタなどのすべての入荷材料は、信頼性と一貫性を確保するために厳格な品質検査を受けます。

AOI光学検査

自動光学検査 (AOI) は、アンテナ回路の配線精度、はんだ接合の品質、製品の外観を検証し、製造上の欠陥を防止するために使用されます。

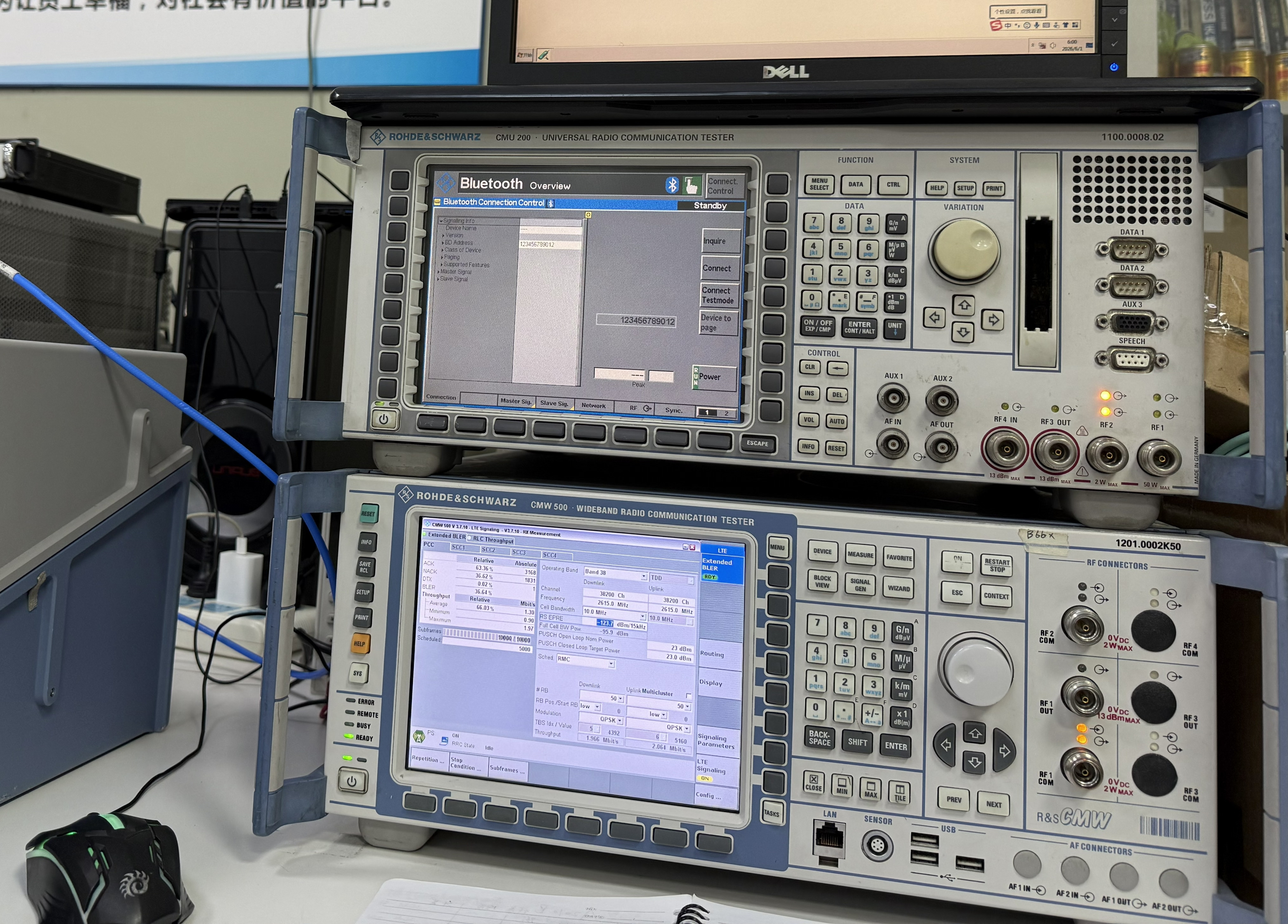

RF性能試験

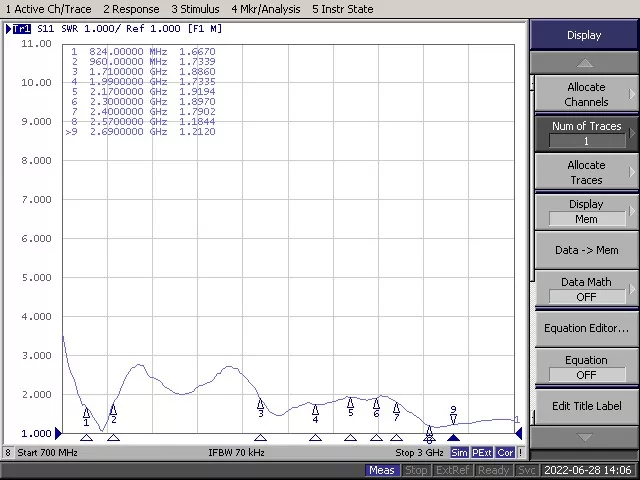

電圧定在波比 (VSWR)、ゲイン、放射パターンなどの主要な RF パラメータは、アンテナ性能が要件を満たしていることを確認するために、専門的な暗室環境でテストされます。

環境信頼性試験

アンテナは、高温および低温サイクル試験、湿度試験、曲げ寿命試験、その他の環境評価を含むさまざまな信頼性試験を受けます。

バッチ一貫性管理

厳格な生産管理により、すべての製品バッチにわたって一貫したパフォーマンスと安定した品質が保証されます。

プロのアンテナ製造経験

Qianmu Communications は 20 年以上にわたり、無線通信端末アンテナの研究開発、生産、販売に重点を置き、端末アンテナ業界に専念してきました。当社の製品は、スマートフォン、タブレット、モバイル決済システム、ドローン、ワイヤレス充電装置、自動車、基地局、ウェアラブルデバイスなどのモバイル通信デバイスに広く使用されています。

FPCアンテナの選び方

1. 動作周波数の確認

4G/LTE、5G、Wi-Fi、Bluetooth、GNSS、LoRa、NFC など、デバイスに必要なワイヤレス テクノロジを特定します。必要な周波数帯域をすべてサポートするアンテナを選択してください。

2. 利用可能な設置スペースを評価する

長さ、幅、設置位置など、デバイス内の空きスペースを測定します。 FPC アンテナは、その柔軟な構造とカスタマイズ可能な寸法のおかげで、コンパクトな筐体や不規則な形状の筐体に最適です。

3. RF コネクタのタイプを確認します。

IPEX、U.FL、MHF4 など、PCB で使用されている RF コネクタを確認します。信頼性の高い RF パフォーマンスを確保するには、アンテナ コネクタがモジュール インターフェイスと一致する必要があります。

4. 主要な RF パラメータを確認する

· ゲイン: アプリケーションと設置環境に基づいて適切なゲインを選択します。

· VSWR: 良好なインピーダンス整合のためには、一般に 2.0 未満の値が推奨されます。

· 効率: 効率が高いほど、送信パフォーマンスと受信感度が向上します。

· インピーダンス: 標準の RF インピーダンスは 50Ω で、RF モジュールと一致する必要があります。

5. カスタマイズオプションを検討する

標準製品が設計要件を満たさない場合は、アンテナの寸法、ケーブル長、コネクタの種類、RF チューニングなどのカスタマイズ サービスを提供する FPC アンテナ メーカーを選択してください。

6. サプライヤーの能力を評価する

安定した製品品質と長期供給を保証するために、確立された品質管理システム、RF エンジニアリングの専門知識、信頼性の高い製造能力を備えた FPC アンテナ サプライヤーを選択してください。

よくある質問

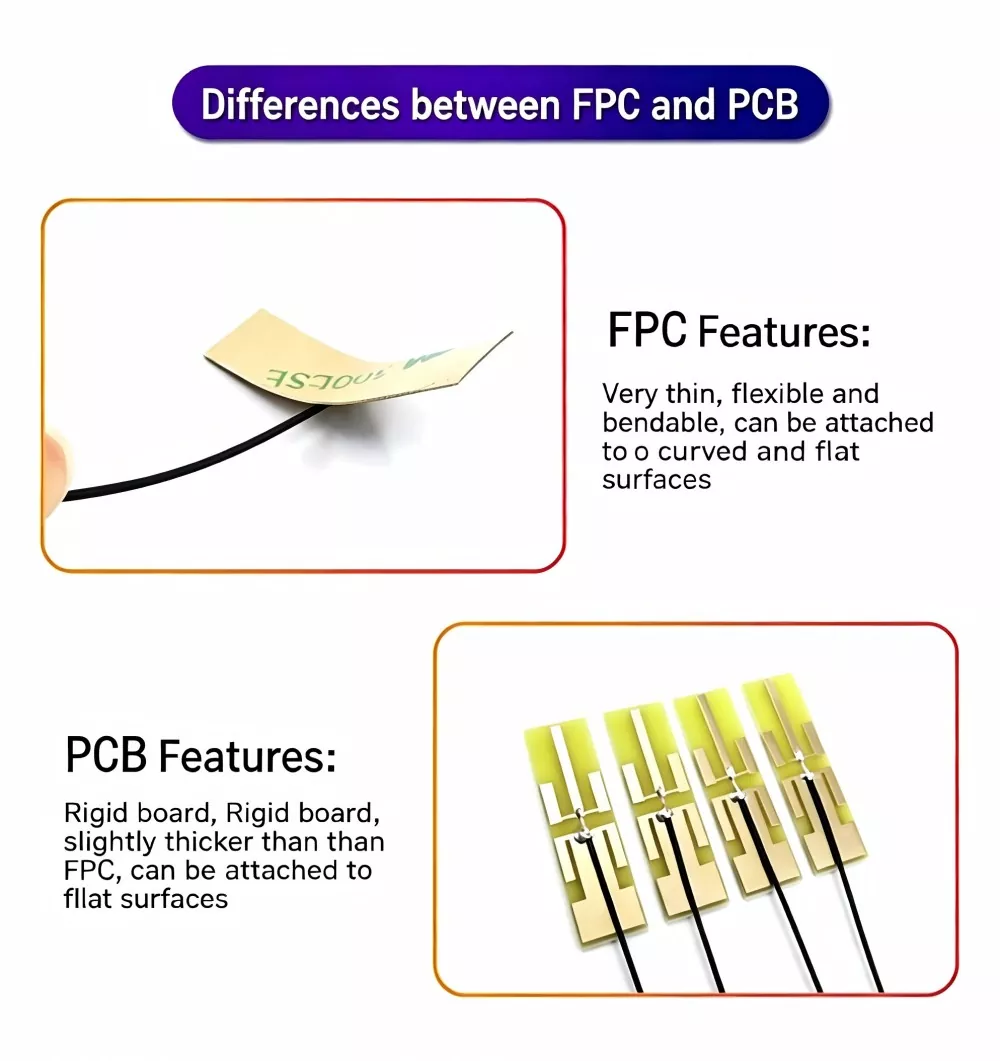

Q1: FPC アンテナと PCB アンテナのどちらを選択すればよいですか?

A: FPC は柔軟性があり、曲げることができるため、湾曲した狭いスペースに取り付けるのに最適で、軽量で薄いデバイスに適しています。 PCB は硬質で、平坦な表面にのみ適しています。予算が限られており、十分なスペースがある場合は、このオプションを選択してください。

Q2: FPC アンテナはどの周波数帯をサポートしていますか?

A: Qianmu Communication の FPC アンテナは、13.56 MHz NFC から 6 GHz 5G までの周波数をカバーし、4G/5G、Wi-Fi、Bluetooth、GNSS、LoRa、ZigBee などのワイヤレス テクノロジーをサポートします。

Q3： FPCアンテナの動作温度はどれくらいですか？

A：-45℃～+85℃で工業用基準を満たしています。

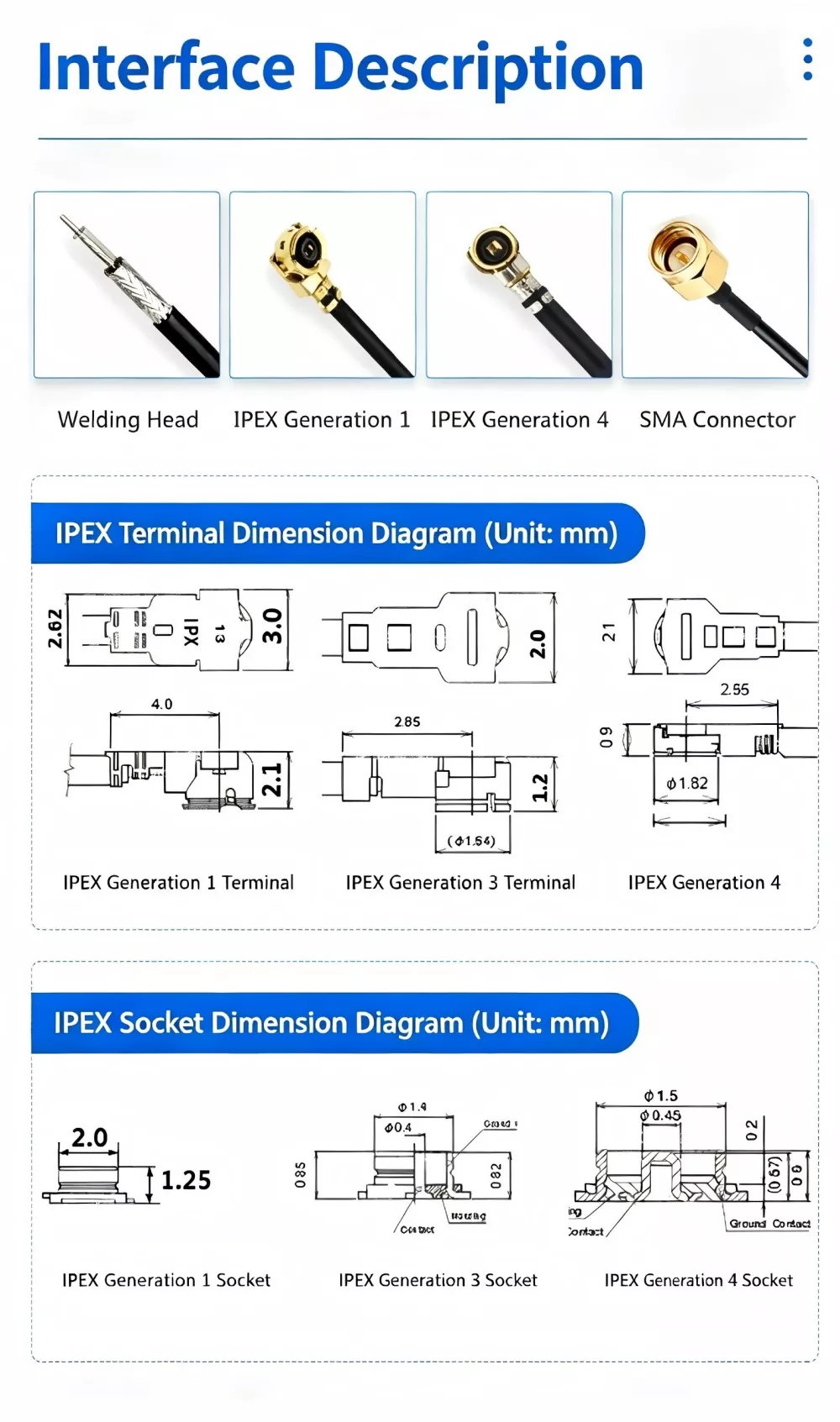

Q4: IPEX、U.FL、MHF4 コネクタの違いは何ですか?

A: すべて小型 RF コネクタで、寸法は U.FL > MHF4 です。 MHF4 はさらに小さく、5G アプリケーションで一般的に使用されます。マザーボードのインターフェイス仕様に基づいてコネクタを選択するだけです。

Q5: 小ロットのカスタマイズはサポートされていますか?

A: 当社はサポートを提供し、スキーム設計、プロトタイピングから小規模および大規模生産まで、注文プロセス全体を処理できます。
