身体装着型カメラ 4G/5G アンテナ

Shenzhen Qianmu Communication Technology Co., Ltd. は、身体装着型カメラ 4G/5G アンテナの国内研究開発および製造ソース工場です。

当社は、4G LTEおよび国内外の主流の5G Sub6G周波数帯と互換性のある広帯域Sub6G内蔵FPCアンテナを自社開発しました。このアンテナは、コンパクトなデバイススペース、金属シールド、バッテリー干渉、人体の磨耗による信号損失、および過酷な現場動作条件といった課題に対処するために、特殊な性能最適化が施されています。

このアンテナは信頼性の高い PI フレキシブル基板を使用し、工業用接着剤で取り付けられているため、コンパクトなデバイス構造に適しています。すべての製品は、実際の動作環境を再現するために、電波暗室で完全な OTA シミュレーション テストを受けています。 VNA および OTA テスト記録は生産バッチごとにアーカイブされ、ご要望に応じて検査レポートを提供できます。

専門的な技術的定義

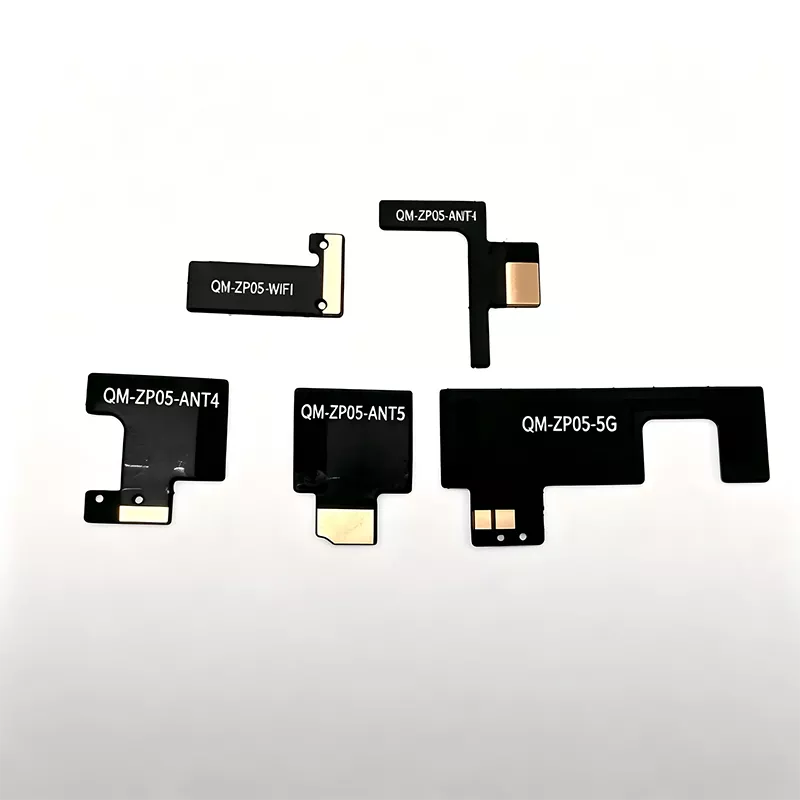

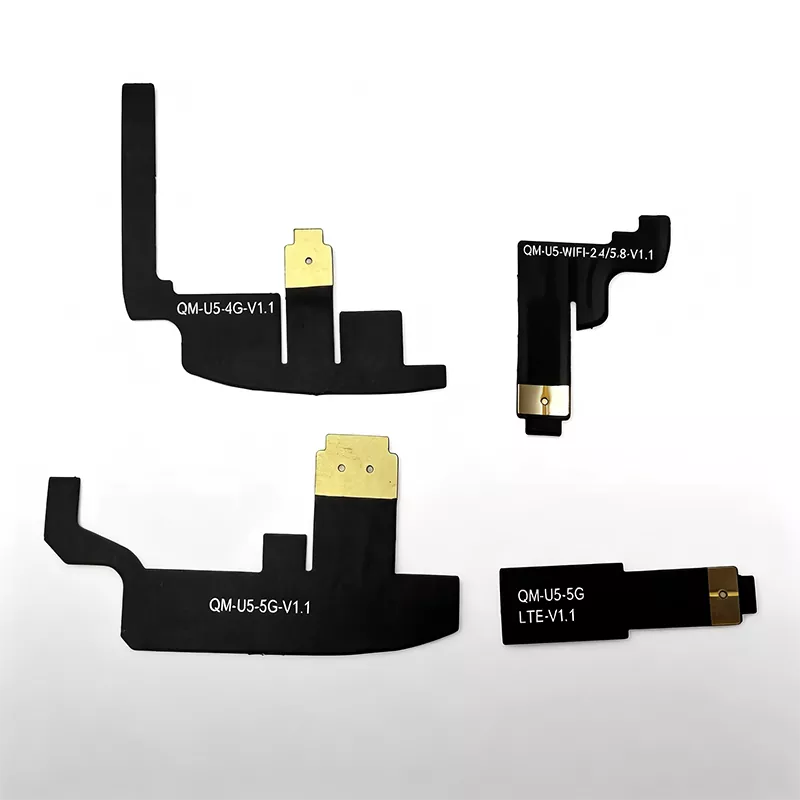

当社のボディ装着カメラ 4G/5G アンテナは、ブロードバンド PIFA FPC フレキシブル内蔵 Sub6G アンテナです。 LTEバンドB1/B3/B5/B8/B20/B38/B40と主流の5G Sub6GバンドN41/N78/N79をサポートします。このアンテナは、耐振動性、耐塩水噴霧性、屈曲性の高い PI フィルム基板を使用しており、工業用グレードの高温両面接着剤と U.FL/IPEX RF フィードラインと組み合わせて、身体装着カメラの内部設置に最適です。

従来の IoT FPC アンテナとは異なり、設計段階では、金属ケース、リチウム電池、カメラ ブラケット、マザーボード シールド カバー、人体ファントム モデルを含むフルシステム 3D シミュレーションがシミュレーション環境に組み込まれています。

工場で50Ωのインピーダンスに事前にマッチングされ、同時に落下、温度サイクル、塩水噴霧、湿度の信頼性テストが実施されます。これにより、顧客のシステム統合の作業負荷が軽減され、警察ハードウェア プロジェクトの開発サイクルが短縮されます。

アンテナの完全な動作原理

アンテナ全体は、FPC 放射導体、工業用粘着バッキング層、U.FL 同軸フィーダー、メインボード RF マッチング ネットワークで構成されており、高周波電磁波の双方向変換を可能にして 4G/5G セルラー信号の送受信を実現します。

送信中に、レコーダーの通信モジュールはビデオ ストリーム、SOS アラート、および位置データを高周波電気信号に変換し、同軸ケーブルを介して FPC 共振構造に送信されます。これらの信号は外部放射用の 4G/5G 電磁波に変換され、証拠情報が基地局に送信されます。

受信中、アンテナは基地局からの電磁波を捕捉して電気信号に変換し、その後モジュールに送り返されて、スケジューリング コマンドとリモート パラメーターの受信を完了します。

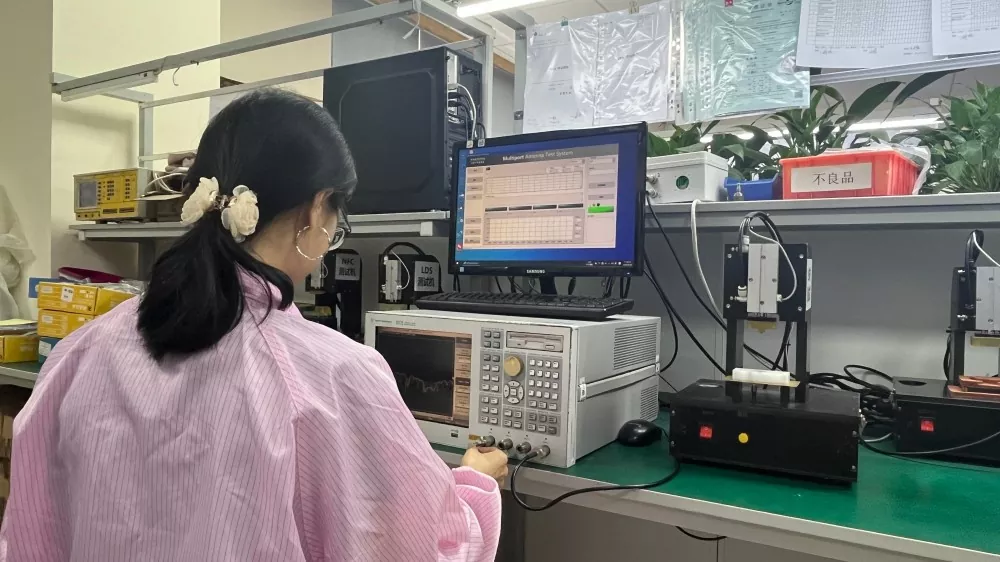

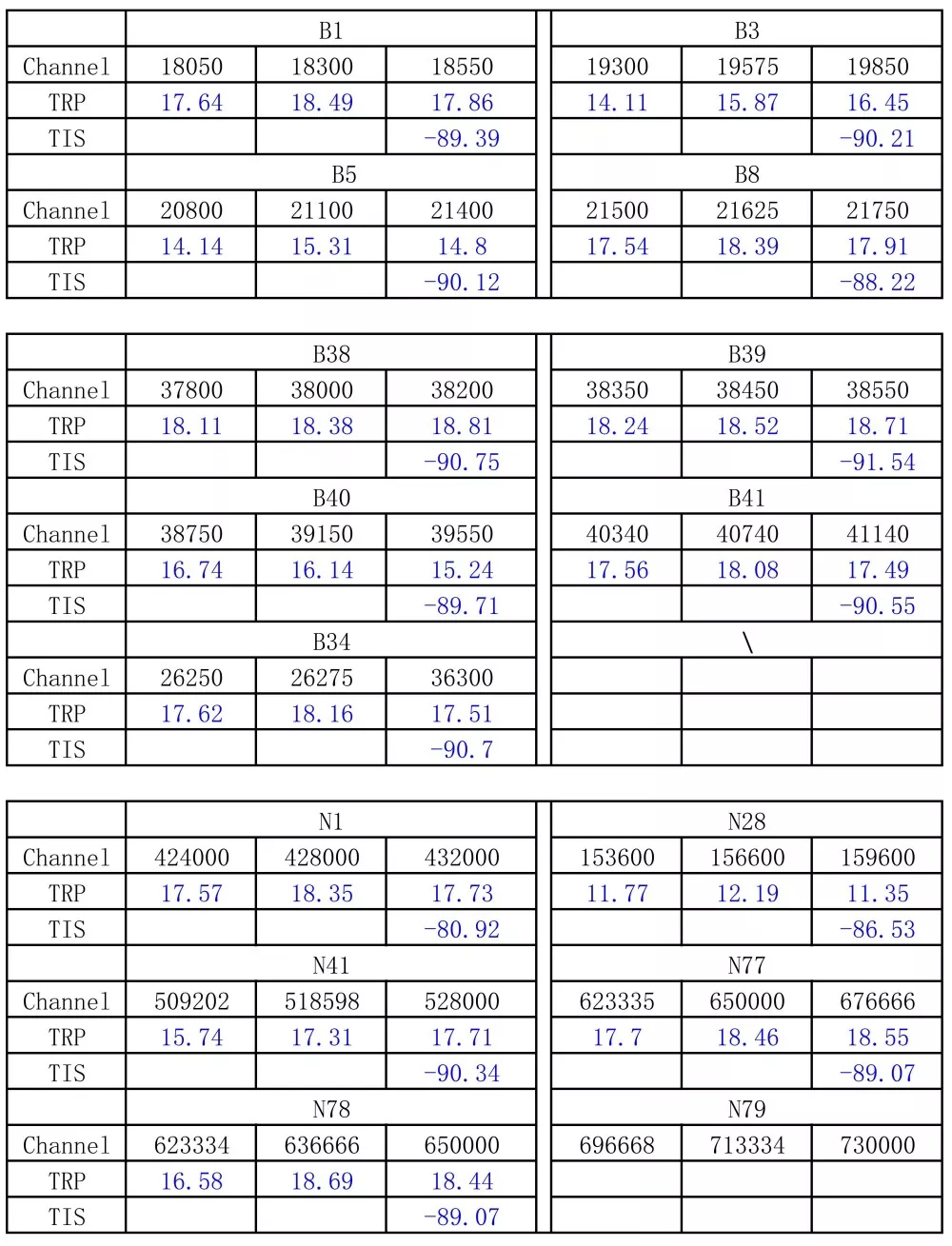

背中に装着することによって生じる RF 損失を補償するために、人体ファントム モデルを使用した電波暗室でのシミュレーションを通じて性能が向上し、その結果、従来の FPC アンテナと比較して TIS 受信感度が 22.8 dB 向上しました。シミュレートされた装着条件下では、LTE B8 の標準アンテナの効率はわずか 40.46% ですが、Qianmu のアンテナは LTE 低周波で ≥52%、5G N78 で ≥47% を達成します。各バッチは VNA を使用してサンプリングと再テストを受け、テスト曲線と生産記録は顧客検証のためにアーカイブされます。

互換性のあるデバイスとアクセサリ

エンドデバイスとの互換性

1.公安および交通警察の4G/5G高精細法執行ボディカメラ

2. 都市管理、道路管理、消防署の視聴覚証拠収集のためのボディカメラ

3. 化学・鉱業向け防爆本質安全法執行レコーダー

4. 電源検査単兵記録端末

5.海外輸出4G/5G単兵法執行装置

対応通信モジュール

- 4G LTE Cat.1 / Cat.4通信モジュール 5G Sub-6GHz 国内/輸入通信モジュール 4G+5G+WiFiマルチモード統合通信モジュール

製造用に工場から供給される材料

U. さまざまな長さの FL/IPEX 同軸ケーブル、補強鋼板、および高温耐塩性の工業用接着剤の裏地。マザーボード設計に基づいてケーブル長とコネクタ仕様をカスタマイズできるため、お客様による二次加工を最小限に抑えることができます。

技術仕様

アンテナの調達と選択ガイド

1. 自由空間パラメータのみに依存するのではなく、身体に装着された完全なデバイスからの実世界の測定データに焦点を当てます。一般的なメーカーのデータシートには、ベアボード上で測定された測定値が記載されています。デバイスのハウジングに取り付けられ、摩耗すると、パフォーマンスが大幅に低下します。購入の際は、理論上の仕様のみに依存せず、常にシステム全体の VNA/OTA テスト レポートを要求してください。

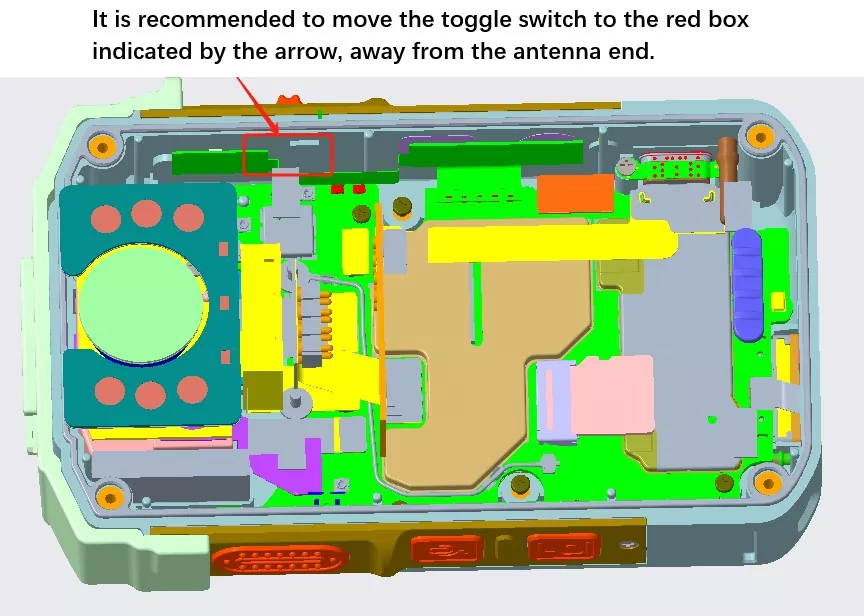

2. 単一兵士の法執行機器の大量生産の経験を持つ供給工場を選択することを優先します。単一ソルダーデバイスの課題は、金属ハウジングやバッテリーからの干渉、人体の摩耗、過酷な環境に対処することにあります。以前のプロジェクト経験を持つ工場は、早期に構造および PCB に関する推奨事項を提供できるため、金型の修正ややり直しの必要性が軽減されます。

3. 国内周波数帯と海外周波数帯を区別し、信頼性試験基準を明確に定義します。国内プロジェクトの場合は、LTE B1/B3/B5/B8/B20 および 5G N41/N78/N79 を確認してください。輸出案件の場合は海外対応周波数帯をご確認ください。落下、塩水噴霧、および高温/低温サンプリングテストの完了が必要です。民生用アンテナは警察の現場活動の要件を満たすことができません。

4. RF 技術サービスを重視し、単なる価格比較を避けます。プロジェクトの開発では、干渉、周波数偏差、装着性能の低下に遭遇することがよくあります。仲介者には RF 技術能力がありません。レイアウトに関する推奨事項を提供し、完全なシステム障害のトラブルシューティングを支援できるメーカーを優先します。

Shenzhen Qianmu Communicationsを選ぶ理由

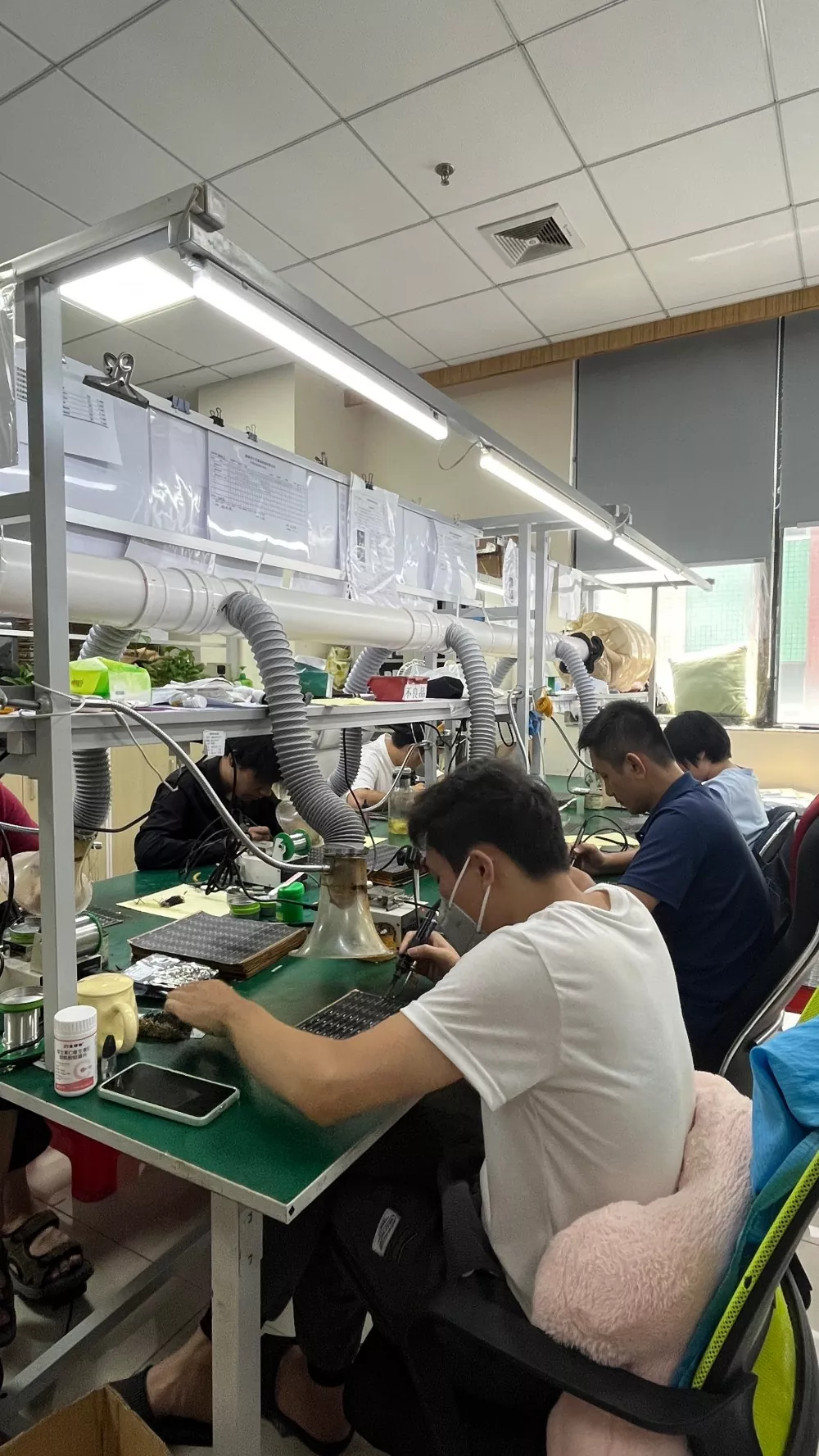

1. 中間マージンなしの供給元工場からの直接供給。社内の生産ラインでは、FPC の切断、補強、接着裏打ち、全電気検査が行われます。大量注文に対する競争力のある価格設定、長期フレームワーク供給のサポート、警察調達入札プロジェクトに適しています。

2. 当社は個人兵士の装備に特化しており、初期段階の研究開発に深く関与しており、さまざまな身体装着カメラや個人兵士用端末の量産と展開に豊富な経験を持っています。新しいプロジェクトの場合、3D 設計を受け取り、アンテナのレイアウトとクリアランス制約のソリューションを提供し、設計上の欠陥を回避し、金型修正コストを削減できます。

3. 柔軟な OEM/ODM カスタマイズにより、不規則な FPC 切断、フィーダー長、コネクタ仕様、および周波数帯域の微調整をサポートします。標準サンプルは 35 営業日以内に納品されます。

4. 完全な貿易サポート機能 [画像プレースホルダー: 認証文書のコレクション (CE、FCC、RoHS、ISO)] 同社は独立した輸出入権を保有し、一連の資格を保有しています。当社は、英語の技術仕様書とテストレポートを提供し、FOB 深セン貿易条件をサポートし、海外のセキュリティ ソリューション プロバイダーやバイヤーと連携することができます。

5. エンドツーエンドの技術的なアフターセールス サポート: デバイス全体で 4G/5G 信号に異常が発生した場合、RF エンジニアは、問題をアンテナの問題に急ぐことなく、根本原因 (アンテナ、構造、またはモジュール) の特定を支援します。サンプルテスト、パイロット生産、量産段階を通じて継続的な技術協力が提供されます。

よくある質問

Q1: Body Worn Camera 4G/5G アンテナは Wi-Fi モジュールと共有できますか?

A: このアンテナは 4G LTE/5G Sub6G セルラーバンド用に設計されています。 Wi-Fi 機能が必要な場合は、同じアンテナを共有すると干渉が発生し、セルラー通信のパフォーマンスが低下する可能性があるため、別の Wi-Fi アンテナを構成することをお勧めします。

Q2: 装着型カメラの内部空洞が不規則です。アンテナはそのような形状に合わせたカスタムカットをサポートしていますか?

A: カスタムカットをサポートしています。クライアントはケーシングの 3D 図面を提供し、利用可能なスペースを評価して形状設計を提案し、完全なプロトタイプを作成し、デバイスの完全な適合性に関する実際のテストを実施します。

Q3: 接着剤を使用する以外に FPC アンテナを固定する方法はありますか?

A: コンパクトな筐体を備えた装着型カメラの量産には、工業用接着が主流です。 ZIF コネクタはかなりのスペースを占有するため、ほとんど使用されません。アンテナの導体領域をネジで締め付けることは、アンテナに損傷を与え、衝撃による故障につながる可能性があるため、固く禁止されています。

Q4: 装着型カメラの 4G/5G 信号の低下は、常にアンテナの品質の問題が原因ですか?

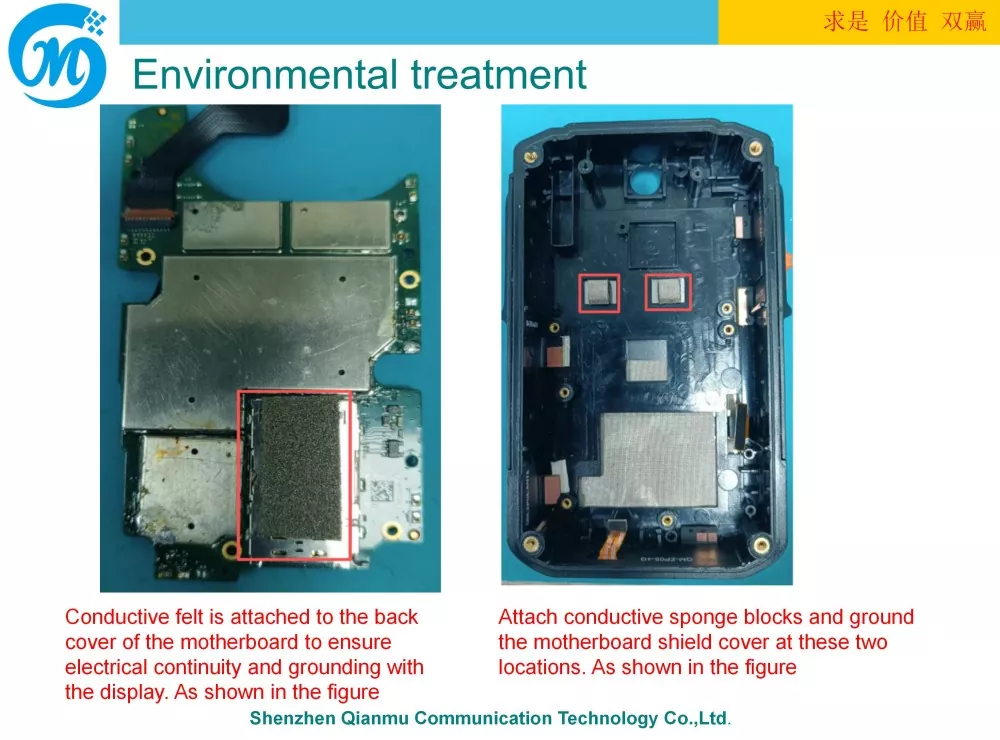

A: 必ずしもそうとは限りません。ほとんどの信号の問題は、クリアランスが不十分であること、アンテナが金属干渉源に近いこと、コネクタが緩んでいること、人体シミュレーションが不足していることが原因で発生します。エンジニアは動作条件を再現して、問題の根本原因を正確に特定できます。

Q5: 工場監査はサポートされていますか?資格認定書類を第三者に提供できますか?

A: オンサイト工場監査は予約に応じてサポートされます。 ISO、RoHS、CE、FCC、およびバッチテストレポートの電子版が利用可能です。警察調達入札の場合は、スタンプを押した紙のコピーを提供できます。

法人情報

Shenzhen Qianmu Communication Technology Co., Ltd. は、10 年以上にわたり内蔵 RF アンテナの研究、開発、製造に専念してきており、体内装着カメラ、ウェアラブル デバイス、および IoT FPC 産業アプリケーション用のアンテナに特化しています。同社は、研究開発、生産、国際貿易販売を統合し、セキュリティ機器インテグレーター、法執行機器ブランド、海外の ODM/OEM クライアントに、サンプル、カスタム開発、大規模供給を含むワンストップ RF アンテナ ソリューションを提供しています。

会社の住所: 広東省深セン市宝安区杭城街区三威コミュニティ3航空路3号華峰志谷杭城ハイテク工業団地A棟4階425号室443号室 電話：0755-21633653 電子メール: qianmu188@126.com サポート サービス: 無料のサンプル テスト、新しいプロジェクトの 3D 構造アンテナ評価、RF 技術サポート、完全な輸出/警察認証文書
